Kapillarthermometer messen die Prozesstemperatur auch an schwer zugänglichen Stellen. Sie können in ein Instrumentenpanel (z.B. befestigt über elastische Laschen), einen Schaltschrank oder ein Bedienfeld integriert werden.
Das Kapillarrohr kann ausschließlich an ein Gasthermometer angeschlossen werden; in Bimetallthermometern ist es nicht vorhanden.
Die Elemente eines Kapillarthermometers sind:
Um das richtige Kapillarthermometer für Ihre Anwendung auszuwählen, sollten Sie folgende Punkte festlegen:

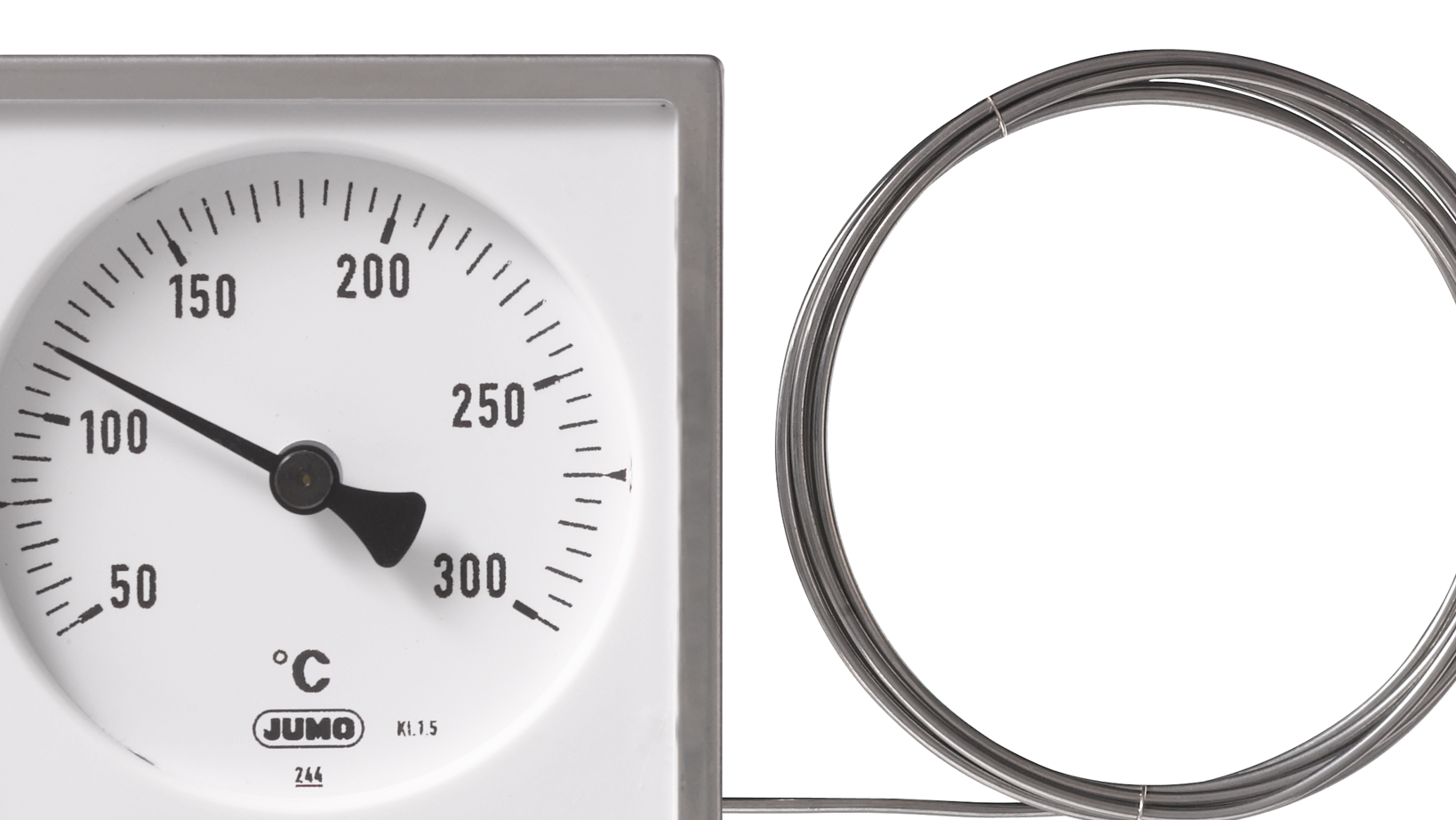

Mit einem Zeigerthermometer mit Kapillarrohr lassen sich Temperaturen auch an schwer zugänglichen Stellen messen. Sogar sehr kleine Rohrleitungen können mithilfe des Kontaktfühlers erreicht werden. Ein weiterer Vorteil ist die Möglichkeit, größere Entfernungen zu überbrücken, sodass dieser Thermometertyp zentral in einen Schaltschrank, eine Schalttafel oder ein Bedienfeld integriert werden kann.
Das Kapillarthermometer wird in folgenden Bereichen eingesetzt:
Gelegentlich kann es vorkommen, dass sich die Flüssigkeit im Glasrohr (Kapillare) während des Transports trennt. In vielen Fällen lässt sich die Flüssigkeit wieder verbinden, indem das Thermometer kräftig nach unten geschüttelt wird.
Eine Kapillare ist ein sehr dünnes Glasröhrchen, in dem eine synthetische Flüssigkeit fließt. Unter dem Einfluss von Temperaturänderungen verändert sich ihr Volumen, wodurch sich der Zeiger auf der Thermometerskala bewegt.
Die Temperaturmessung basiert auf dem Ausdehnungsprinzip der in der Kapillare befindlichen Flüssigkeit. Die Temperatur wird über einen Sensor am Ende der Kapillare erfasst.

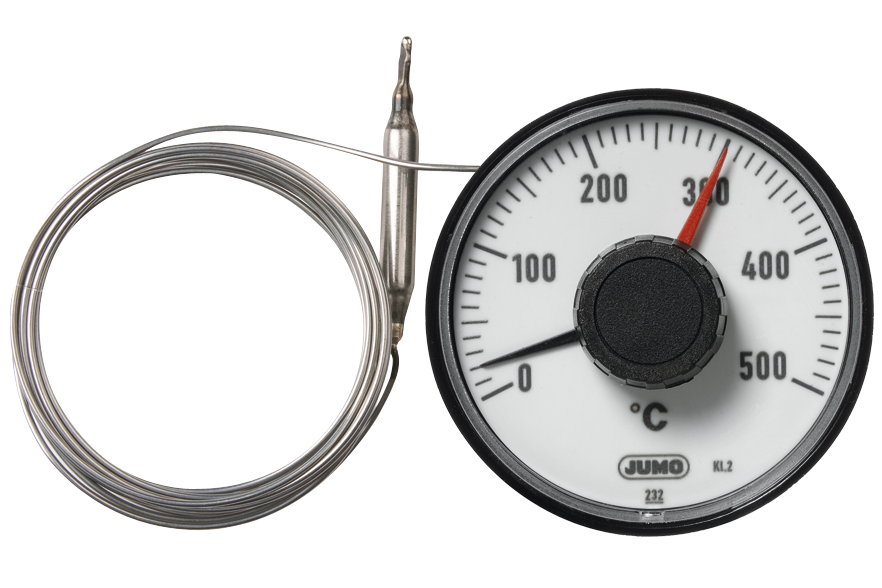

Das analoge Zeigerthermometer mit Kapillarrohr dient zur Temperaturmessung von Flüssigkeiten, Gasen und Feststoffen. Es zeichnet sich durch eine hohe Zuverlässigkeit aus. Dank des Kapillarrohrs ist eine Fernablesung möglich.

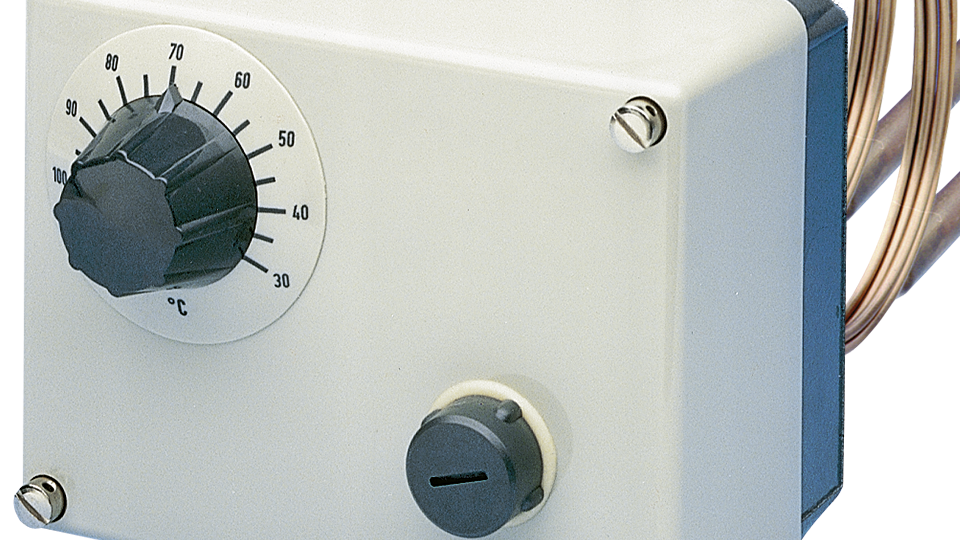

Der Kapillarthermostat wird zur Steuerung elektrischer Geräte wie Heizungen oder Gebläsen in Temperaturregelungssystemen eingesetzt. Thermostate dienen dazu, die Temperatur auf einem konstanten Niveau zu halten oder zu überwachen, um eine Überhitzung von Bauteilen zu verhindern.
Das Messprinzip basiert auf der Ausdehnung von Flüssigkeiten unter dem Einfluss von Wärme. Die Flüssigkeit befindet sich in einem Metallrohr und dehnt sich bei steigender Temperatur aus bzw. zieht sich bei fallender Temperatur zusammen. Die Temperaturänderung der Flüssigkeit bewegt eine Membran, die mit dem Schnappschalter in Kontakt kommt und den Stromkreis öffnet oder schließt. Dies führt zu einer sehr genauen Messung.
Die Sensoren im Thermostat sind über eine Kapillare miteinander verbunden. Abhängig von der eingestellten Temperatur, schließt der Sensor den Stromkreis, wenn die Temperatur steigt, und öffnet er ihn, wenn die Temperatur sinkt.

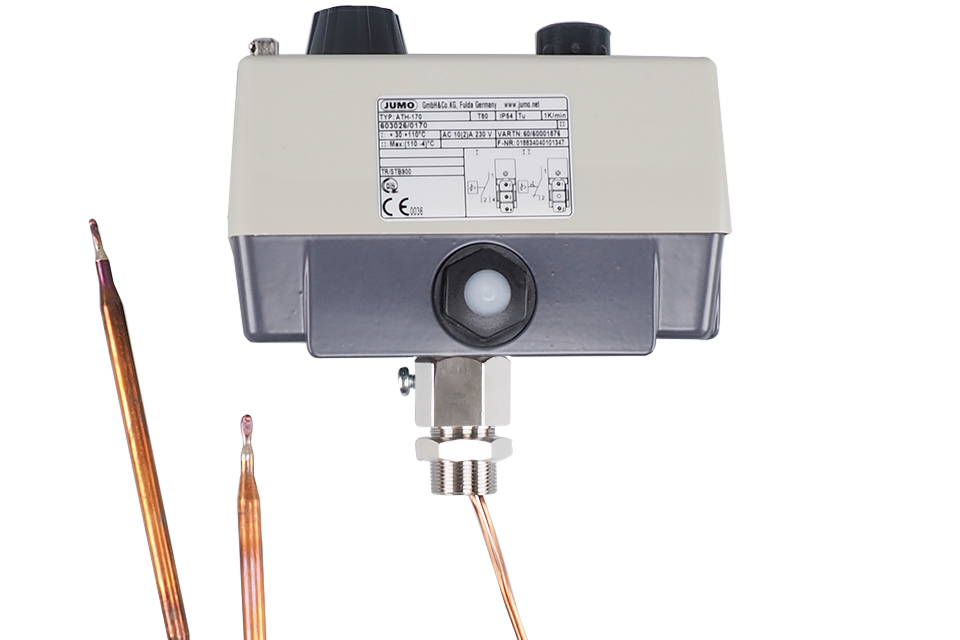

JUMO bietet eine breite Palette an Kapillarthermometern und Kapillarthermostaten an, zum Beispiel das Universal‑Kapillarthermometer und den explosionsgeschützten Kapillarthermostat für die Zonen 1 und 21.
Kontaktieren Sie uns – wir wählen das passende Thermometer für Ihre Anwendung aus!
