Druckmessumformer – Funktionsprinzip

Ein Druckmessumformer ist ein Gerät zur Druckmessung von Flüssigkeiten oder Gasen in Rohrleitungen oder Behältern. Seine Aufgabe besteht darin, diesen physikalischen Messwert in ein elektrisches Ausgangssignal umzuwandeln, das von übergeordneten Steuerungs‑ oder Überwachungssystemen weiterverarbeitet werden kann.

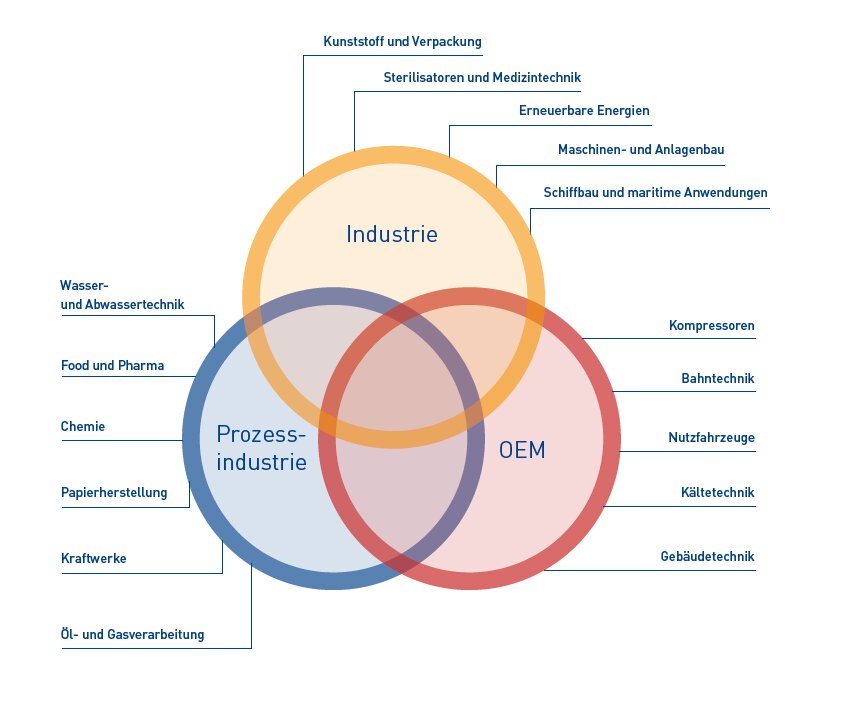

Druckmessumformer werden in zahlreichen industriellen Anwendungen eingesetzt, in denen eine präzise Druckmessung erforderlich ist – beispielsweise in der Öl‑ und Gasindustrie, der chemischen Produktion oder der Lebensmittelverarbeitung.

Was ist Genauigkeit und in welcher Beziehung steht sie zu Druckmessumformern?

Die Genauigkeit ist eine zentrale Kenngröße von Druckmessumformern. Sie beschreibt, wie stark der gemessene Wert vom tatsächlichen Druckwert abweicht.

Eine hohe Genauigkeit bedeutet, dass der Sensor Messwerte liefert, die möglichst nah am realen Druck liegen. Dies ist besonders wichtig, da selbst geringe Abweichungen in vielen industriellen Anwendungen zu Fehlfunktionen oder sicherheitsrelevanten Problemen führen können.

In Branchen wie der Öl‑ und Gasindustrie oder der chemischen Produktion hat die Genauigkeit daher direkten Einfluss auf die Prozesssicherheit und die Qualität der Ergebnisse.

Wie wird die Genauigkeit angegeben?

Die Genauigkeit eines Druckmessumformers wird in der Regel als prozentuale Abweichung vom Messbereich (z. B. vom Skalenendwert) angegeben.

Beispiel

Der Druckmessumformer JUMO MIDAS S05 weist eine Genauigkeit von ±0,2 % bis ±0,3 % auf. Bei einem Druck von 100 PSI entspricht dies einer möglichen Abweichung von ±0,2 PSI bis ±0,3 PSI. Der Sensor liefert somit Messwerte im Bereich von 99,8 bis 100,3 PSI.

Diese Genauigkeit ist für zahlreiche industrielle Anwendungen geeignet und ermöglicht eine zuverlässige und stabile Prozessüberwachung.

Präzision eines Druckmessumformers – was bedeutet das?

Die Präzision beschreibt, wie eng wiederholte Messwerte beieinanderliegen. Sie gibt also an, wie gut ein Druckmessumformer unter gleichen Bedingungen die gleichen Werte reproduziert.

So beschreibt Präzision die Wiederholbarkeit von Messungen, während die Genauigkeit angibt, wie nah ein Messwert am tatsächlichen Druck liegt.

Auflösung von Drucksensoren – Unterschied zur Genauigkeit

Die Auflösung eines Drucksensors wird häufig mit seiner Genauigkeit verwechselt. Auflösung beschreibt, wie klein die Druckänderung sein darf, damit sie vom Sensor überhaupt erkannt und dargestellt werden kann.

Die Genauigkeit hingegen gibt an, wie stark der Messwert vom tatsächlichen Druck abweicht.

Erklärung

Die Auflösung bestimmt die kleinste messbare Änderung eines Signals. Eine hohe Auflösung bedeutet, dass auch sehr geringe Druckänderungen zuverlässig erfasst werden können.

Sie lässt sich mit der Schärfe eines Kameraobjektivs vergleichen: Je höher die Auflösung, desto mehr Details werden sichtbar.

Bedeutung in der Praxis

Eine hohe Auflösung ist insbesondere dann wichtig, wenn:

• sehr kleine Druckänderungen erfasst werden müssen,
• Prozesse fein geregelt werden sollen,
• detaillierte Messverläufe erforderlich sind.

Drift bei Druckmessumformern – Ursachen und Vermeidung

Drift bezeichnet die allmähliche Veränderung von Messwerten eines Druckmessumformers im Laufe der Zeit, obwohl sich die tatsächlichen Prozessbedingungen nicht geändert haben.

Ursachen für Drift können unter anderem Temperaturänderungen, Umwelteinflüsse oder Alterungsprozesse von Bauteilen sein.

Erklärung

Drift lässt sich mit einem Fahrzeug vergleichen, das während einer langen Fahrt langsam vom Kurs abweicht.

Ein Druckmessumformer kann beispielsweise zunächst einen korrekten Wert von 100 psi anzeigen. Durch Drift kann dieser Wert im Laufe der Zeit leicht abweichen und beispielsweise 97 psi erreichen.

Auswirkungen in der Praxis

In industriellen Anwendungen kann Drift zu folgenden Problemen führen:

• fehlerhaften Messwerten
• instabilen Prozessen
• erhöhtem Wartungsaufwand

Daher ist es wichtig, diesen Effekt frühzeitig zu berücksichtigen.

Maßnahmen zur Vermeidung

Um Drift zu minimieren, sollten folgende Punkte beachtet werden:

• fachgerechte Installation des Druckmessumformers
• regelmäßige Wartung und Kalibrierung
• Einsatz temperaturkompensierter Sensoren
• stabile Umgebungsbedingungen

Tipps für zuverlässige Messleistung bei Druckmessumformern

Eine gleichbleibend hohe Leistungsqualität von Druckmessumformern ist entscheidend für präzise und zuverlässige Messungen in industriellen Anwendungen.

Achten Sie darauf, dass der Druckmessumformer fachgerecht installiert und korrekt kalibriert ist. Zudem sollte das Gerät sauber gehalten und vor Umwelteinflüssen wie Schmutz, Feuchtigkeit und extremen Temperaturen geschützt werden.

Eine regelmäßige Wartung und Überprüfung trägt dazu bei, potenzielle Probleme frühzeitig zu erkennen und die Messgenauigkeit dauerhaft sicherzustellen.

Kalibrierung von Druckmessumformern – Bedeutung für die Messleistung

Eine regelmäßige Kalibrierung ist entscheidend für eine präzise und zuverlässige Messleistung von Druckmessumformern. Sie hilft, Abweichungen frühzeitig zu erkennen und zu korrigieren sowie Messfehler langfristig zu minimieren.

Zudem trägt sie zu stabilen Prozessbedingungen bei und unterstützt dabei, ungeplante Stillstände zu vermeiden.

Wie lässt sich die Lebensdauer eines Druckmessumformers verlängern? – Praktische Tipps

Genauigkeit, Präzision, Auflösung und Drift sind zentrale Faktoren für die Leistungsfähigkeit von Druckmessumformern. Ein gutes Verständnis dieser Aspekte hilft, Messsysteme optimal auszuwählen und zu betreiben.

Durch regelmäßige Kalibrierung und Wartung lassen sich nicht nur Messabweichungen minimieren, sondern auch die Lebensdauer des Geräts verlängern.

Achten Sie zudem auf eine fachgerechte Installation und überprüfen Sie das System vor der Inbetriebnahme auf mögliche Fehler. So lassen sich zuverlässige Messergebnisse und eine langfristig stabile Funktion des Druckmessumformers sicherstellen.
