Sicherheitstemperaturbegrenzer – Funktionsprinzip

Wenn die im Sicherheitstemperaturbegrenzer eingestellte Grenztemperatur (einschließlich Hysterese) erreicht ist, wird die Rückstelltaste ausgelöst, wodurch das System in einen sicheren Zustand versetzt wird. Das Ziel – die Heizungsanlage vor einer Überhitzung zu schützen.

Das System kann nur manuell oder mit einem Werkzeug, z. B. einem Schraubendreher, in den normalen Betriebszustand zurückgebracht werden. Damit wird sichergestellt, dass die Anlage nach dem Überschreiten der Sicherheitsschwelle überprüft und der Fehler, der zur Überhitzung geführt hat, behoben ist.

Temperaturbegrenzungsschalter – Norm

Die Schaltcharakteristik von Temperaturbegrenzungsschaltern ist in der DIN EN 14597 für den Einsatz von Sicherheitseinrichtungen in Heizungsanlagen festgelegt. Eine der wichtigsten Anforderungen besteht darin, dass die Geräte nach Überschreiten der Grenztemperatur ihre Regel‑ bzw. Schaltfunktion innerhalb der vorgegebenen Zeitparameter erfüllen müssen.

JUMO‑Sicherheitstemperaturbegrenzer entsprechen der DIN EN 14597.

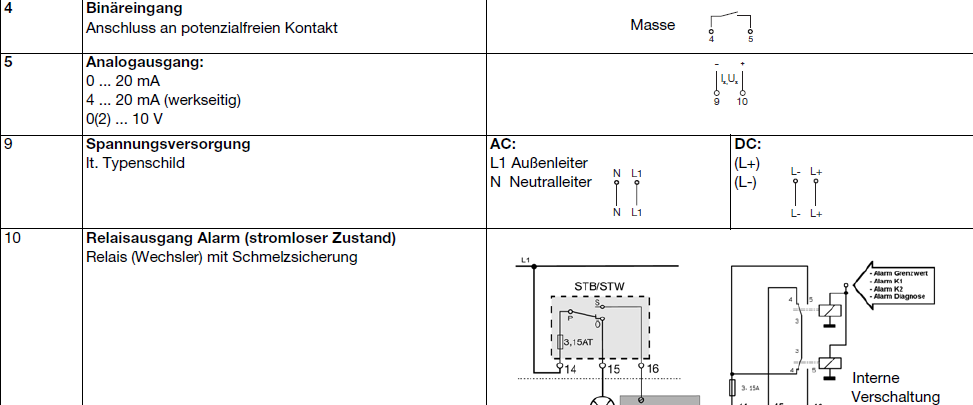

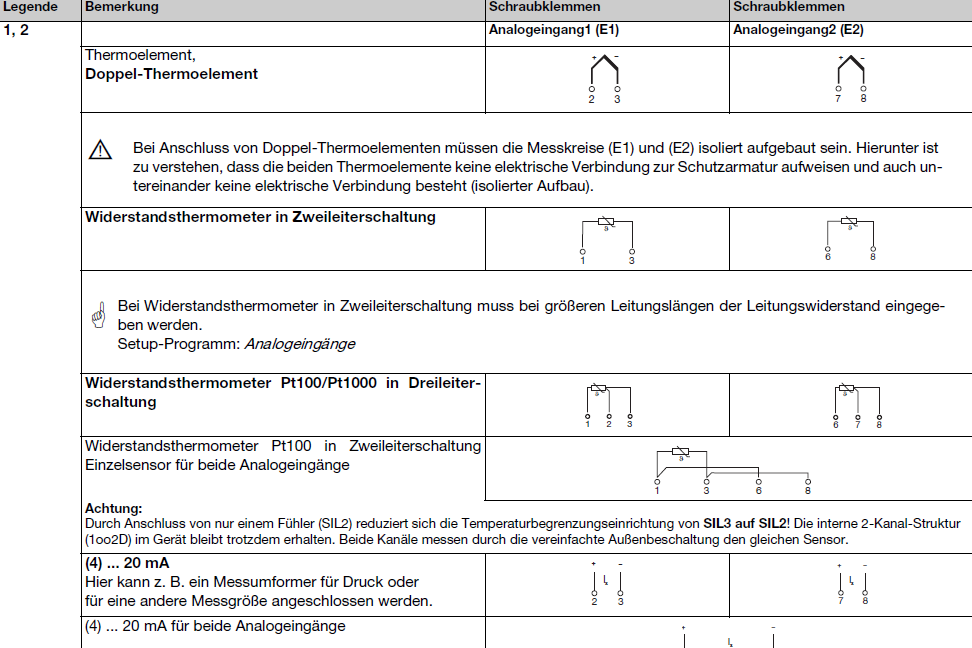

Wie werden Temperaturbegrenzungsschalter angeschlossen?

In Heizungsanlagen kommt üblicherweise eine Kombination aus mehreren Reglern mit geschlossenem und offenem Regelkreis sowie einem Sicherheitstemperaturbegrenzer zum Einsatz. An diesen werden in der Regel Sicherheitstemperaturwächter, Thermostate und Temperaturregler angeschlossen.

JUMO-Sicherheitstemperaturbegrenzer und -wächter

Bei JUMO finden Sie sowohl universelle STB-Temperaturbegrenzer als auch anwendungsspezifische Temperaturbegrenzer.

Unser Angebot umfasst:

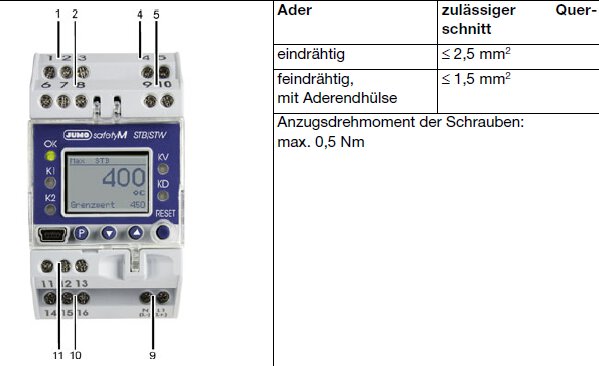

• JUMO safetyM STB/STW universeller Sicherheitstemperaturbegrenzer/-wächter mit LCD-Anzeige. Das Gerät kann auch in Anwendungen eingesetzt werden, die der neuen Maschinenrichtlinie 2006/42/EG entsprechen.
• JUMO safetyM STB/STW Ex Sicherheitstemperaturbegrenzer für explosionsgefährdete Bereiche mit eigensicherem Eingang.
• Aufbauthermostat JUMO heatTHERM-AT / heatTHERM-DR - eine besondere Variation (Bauform 7+8) mit speziellem Gehäuseunterteil zur Hutschienen- oder Wandmontage.

Sicherheitsthermostate

• Sicherheitsthermostat STB zum Einbau in Geräte bis 500 °C der JUMO EM-Serie. Maximale Kapillarleitungslänge bis 5000 mm. Ausgestattet mit einem Wechselkontakt (SPDT). Einstellung mit einem Schraubendreher.
• JUMO ATH Sicherheitsthermostat mit Kapillarrohr

Für weitere Informationen und Details kontaktieren Sie uns bitte.
