Produkt Details
SKU
906139
Name

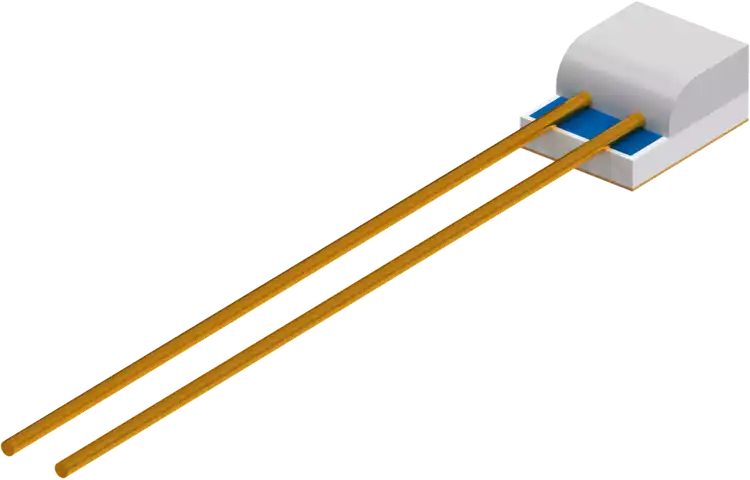

Platin-Chip-Temperatursensoren PCWRB-L-AuNi
Description
Platin-Chip-Temperatursensoren der Bauform PCWRB gehören zur Kategorie der in Dünnschichttechnik hergestellten Temperatursensoren. Die Sensoren sind mit einer lötfähigen Nickel-Gold-Metallisierung auf der Rückseite versehen. Über die Metallisierung kann mittels Lötverbindung der direkte thermische Kontakt zu einem anderen Körper hergestellt werden.
Short Description
mit Anschlussdrähten und Rückseitenmetallisierung nach DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIyMjg5NiIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiQmF1Zm9ybSIsInZhbHVlIjoiUENXUkItTC1BdU5pIiwic29ydE5vIjowfSx7Im5hbWUiOiJOb3JtIiwidmFsdWUiOiJESU4gRU4gSUVDIDYwNzUxIiwic29ydE5vIjoxfSx7Im5hbWUiOiJUZW1wZXJhdHVyYmVyZWljaCIsInZhbHVlIjoiLTUwIGJpcyArMjUwIMKwQyIsInNvcnRObyI6Mn0seyJuYW1lIjoiVGVtcGVyYXR1cmtvZWZmaXppZW50IiwidmFsdWUiOiLOsSA9IDMsODUwIMOXIDEwLTMgwrBDLTEgKHp3aXNjaGVuIDAgdW5kIDEwMCDCsEMpIiwic29ydE5vIjozfSx7Im5hbWUiOiJBbnNjaGx1c3NkcsOkaHRlIiwidmFsdWUiOiJWZXJnb2xkZXRlciBOaWNrZWxkcmFodCwgenVyIFNlbnNvcm1pdHRlIGFiZ2VoZW5kIChyZXZlcnNlKSIsInNvcnRObyI6NH0seyJuYW1lIjoiVmVyYXJiZWl0dW5nIiwidmFsdWUiOiJTY2h3ZWnDn2VuLCBMw7Z0ZW4gdW5kIENyaW1wZW4iLCJzb3J0Tm8iOjV9LHsibmFtZSI6IlLDvGNrc2VpdGVubWV0YWxsaXNpZXJ1bmciLCJ2YWx1ZSI6Ik5pY2tlbC9Hb2xkIiwic29ydE5vIjo2fSx7Im5hbWUiOiJWb3J0ZWlsZSIsInZhbHVlIjoiTMO2dGbDpGhpZ2UgUsO8Y2tzZWl0ZSBmw7xyIGJlc3NlcmVuIHRoZXJtaXNjaGVuIEtvbnRha3QsIGbDvHIgYmVlbmd0ZSBQbGF0enZlcmjDpGx0bmlzc2UsIGdlbm9ybXRlIE5lbm53ZXJ0ZSAoUHQxMDAsIFB0MTAwMCksIGdlbm9ybXRlIFRvbGVyYW56ZW4sIGhvaGUgTWVzc2dlbmF1aWdrZWl0LCBoZXJ2b3JyYWdlbmRlIExhbmd6ZWl0c3RhYmlsaXTDpHQsIHNlaHIgZ3V0ZSBSZXByb2R1emllcmJhcmtlaXQgZGVyIGVsZWt0cmlzY2hlbiBFaWdlbnNjaGFmdGVuIiwic29ydE5vIjo3fSx7Im5hbWUiOiJFaW5zYXR6YmVyZWljaGUiLCJ2YWx1ZSI6IlN0csO2bXVuZ3NzZW5zb3JlbiwgSGVpenVuZ3MtLCBLbGltYS0sIEzDvGZ0dW5ncy0sIEluZHVzdHJpZS0sIE1lZGl6aW4tIHVuZCBMYWJvcnRlY2huaWssIFdlacOfZSBXYXJlIHNvd2llIE1hc2NoaW5lbmJhdSwgS3JhZnQtIHVuZCBOdXR6ZmFocnpldWdlIiwic29ydE5vIjo4fV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi1jaGlwIiwiZGVzY3JpcHRpb24iOiJMw7Z0ZsOkaGlnZSBSw7xja3NlaXRlbm1ldGFsbGlzaWVydW5nIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1zdWNjZXNzIiwiZGVzY3JpcHRpb24iOiJGw7xyIGJlZW5ndGUgUGxhdHp2ZXJow6RsdG5pc3NlIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi10aGVybW9tZXRlciIsImRlc2NyaXB0aW9uIjoiSG9oZSBNZXNzZ2VuYXVpZ2tlaXQiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiRsO8ciBUZW1wZXJhdHVyZW4gdm9uIC01MCBiaXMgKzI1MCDCsEMiLCJzb3J0Tm8iOjB9LHsidGV4dCI6IkzDtnRmw6RoaWdlIFLDvGNrc2VpdGVubWV0YWxsaXNpZXJ1bmciLCJzb3J0Tm8iOjF9LHsidGV4dCI6IkbDvHIgYmVlbmd0ZSBQbGF0enZlcmjDpGx0bmlzc2UiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-chip
Description
Lötfähige Rückseitenmetallisierung
Icon
icon-success
Description
Für beengte Platzverhältnisse
Icon
icon-thermometer
Description
Hohe Messgenauigkeit
title
Technische Daten
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1222896
Bauform
PCWRB-L-AuNi
Norm
DIN EN IEC 60751
Temperaturbereich
-50 bis +250 °C
Temperaturkoeffizient
α = 3,850 × 10-3 °C-1 (zwischen 0 und 100 °C)
Anschlussdrähte
Vergoldeter Nickeldraht, zur Sensormitte abgehend (reverse)
Verarbeitung
Schweißen, Löten und Crimpen
Rückseitenmetallisierung
Nickel/Gold
Vorteile
Lötfähige Rückseite für besseren thermischen Kontakt, für beengte Platzverhältnisse, genormte Nennwerte (Pt100, Pt1000), genormte Toleranzen, hohe Messgenauigkeit, hervorragende Langzeitstabilität, sehr gute Reproduzierbarkeit der elektrischen Eigenschaften
Einsatzbereiche
Strömungssensoren, Heizungs-, Klima-, Lüftungs-, Industrie-, Medizin- und Labortechnik, Weiße Ware sowie Maschinenbau, Kraft- und Nutzfahrzeuge
