Produkt Details
SKU
906146
Name

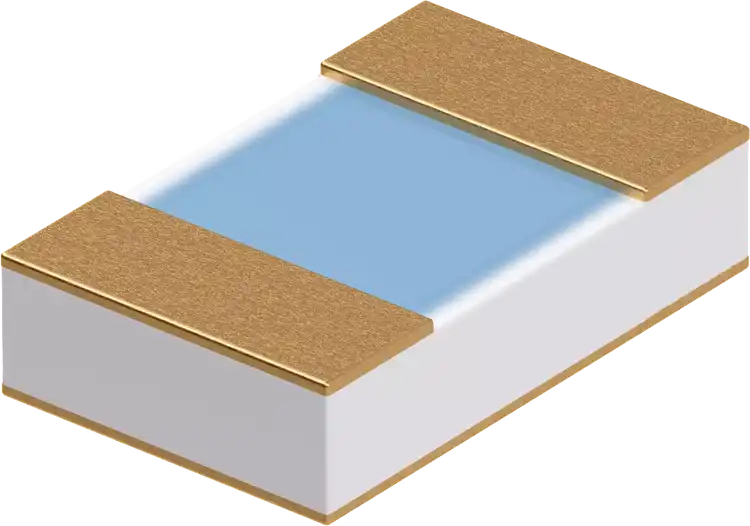

Platina-chip temperatuursensoren SMDFCB-L-AuNi
Description
Platina-chip temperatuursensoren behoren tot de categorie temperatuursensoren vervaardigd met behulp van dunne-filmtechnologie. Sensoren in het SMDFCB-design hebben een eenzijdig contact (flipchip) en zijn aan de achterzijde voorzien van soldeerbare nikkel-gouden metallisatie.Door de Nickel-goud laag kan bij het solderen direct een thermische verbinding worden gemaakt met de printplaat.
Short Description
in SMD-uitvoering (flipchip) met metallisatie aan de achterzijde volgens DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIzNDI0MCIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiT250d2VycCIsInZhbHVlIjoiU01ERkM4LUwtQXVOaSIsInNvcnRObyI6MH0seyJuYW1lIjoiTm9ybSIsInZhbHVlIjoiRElOIEVOIElFQyA2MDc1MSIsInNvcnRObyI6MX0seyJuYW1lIjoiVGVtcGVyYXR1dXJiZXJlaWsiLCJ2YWx1ZSI6Ii03MCB0b3QgKzI1MCDCsEMiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IlRlbXBlcmF0dXVyY2/Dq2ZmaWNpw6tudCIsInZhbHVlIjoizrEgPSAzLjg1MCDDlyAxMC0zIMKwQy0xICh0dXNzZW4gMCBlbiAxMDAgwrBDKSIsInNvcnRObyI6M30seyJuYW1lIjoiQWFuc2x1aXRpbmciLCJ2YWx1ZSI6IlZlcmd1bGQgbmlra2Vsc29sZGVlcmNvbnRhY3QsIGRpa3RlIHZhbiBkZSBuaWtrZWxsYWFnIOKJpSAxIMK1bSwgZ291ZCDiiaUgNDAgbm0sIHNvbGRlZXJiYWFyaGVpZCB2b2xnZW5zIElFQyAvIERJTiBFTiA2MDA2OC0yLTU4Iiwic29ydE5vIjo0fSx7Im5hbWUiOiJWZXJ3ZXJraW5nIiwidmFsdWUiOiJSZWZsb3cgc29sZGVyZW4iLCJzb3J0Tm8iOjV9LHsibmFtZSI6IkdlbWV0YWxsaXNlZXJkZSBhY2h0ZXJ6aWpkZSIsInZhbHVlIjoiTmlra2VsL2dvdWQiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IlZvb3JkZWxlbiIsInZhbHVlIjoiU29sZGVlcmJhcmUgYWNodGVya2FudCB2b29yIGJldGVyIHRoZXJtaXNjaCBjb250YWN0LCB2b29yIGtsZWluZSBydWltdGVzLCBTTUQgbWFhdCAwODA1LCBlbmtlbHppamRpZyBjb250YWN0IChmbGlwIGNoaXAgZGVzaWduIHR5cGUpLCB6ZWVyIHp1aXZlcmUgZW4gZ2VsaWprbWF0aWdlIGNvbnRhY3RsYWFnIHZvb3IgYmV0ZXJlIHNvbGRlZXJ2ZXJiaW5kaW5nLCBob2dlIG1lZXRuYXV3a2V1cmlnaGVpZCwgaG9nZSBzdGFiaWxpdGVpdCBvcCBsYW5nZSB0ZXJtaWpuLCBnZXN0YW5kYWFyZGlzZWVyZGUgbm9taW5hbGUgd2FhcmRlbiBlbiB0b2xlcmFudGllcywgaG9nZSByZWFjdGllc25lbGhlaWQiLCJzb3J0Tm8iOjd9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNoaXAiLCJkZXNjcmlwdGlvbiI6IlNvbGRlZXJiYXJlIGdlbWV0YWxsaXNlZXJkZSBhY2h0ZXJrYW50IiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1zdWNjZXNzIiwiZGVzY3JpcHRpb24iOiJWb29yIGJlcGVya3RlIHJ1aW10ZXMiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1hc3N6ZWljaG51bmciLCJkZXNjcmlwdGlvbiI6IlNNRCBtYWF0IFNNRCAwODA1IiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IlNvbGRlZXJiYXJlIGdlbWV0YWxsaXNlZXJkZSBhY2h0ZXJrYW50Iiwic29ydE5vIjowfSx7InRleHQiOiJEaXJlY3QgdGhlcm1pc2NoIGNvbnRhY3QiLCJzb3J0Tm8iOjF9LHsidGV4dCI6IkN5Y2x1c3N0YWJpbGl0ZWl0IGJpaiBob2dlIHRlbXBlcmF0dXVyIiwic29ydE5vIjoyfV19
title
Icon
icon-chip
Description
Soldeerbare gemetalliseerde achterkant
Icon
icon-success
Description
Voor beperkte ruimtes
Icon
icon-masszeichnung
Description
SMD maat SMD 0805
title
Technische gegevens
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1234240
Ontwerp
SMDFC8-L-AuNi
Norm
DIN EN IEC 60751
Temperatuurbereik
-70 tot +250 °C
Temperatuurcoëfficiënt
α = 3.850 × 10-3 °C-1 (tussen 0 en 100 °C)
Aansluiting
Verguld nikkelsoldeercontact, dikte van de nikkellaag ≥ 1 µm, goud ≥ 40 nm, soldeerbaarheid volgens IEC / DIN EN 60068-2-58
Verwerking
Reflow solderen
Gemetalliseerde achterzijde
Nikkel/goud
Voordelen
Soldeerbare achterkant voor beter thermisch contact, voor kleine ruimtes, SMD maat 0805, enkelzijdig contact (flip chip design type), zeer zuivere en gelijkmatige contactlaag voor betere soldeerverbinding, hoge meetnauwkeurigheid, hoge stabiliteit op lange termijn, gestandaardiseerde nominale waarden en toleranties, hoge reactiesnelheid
