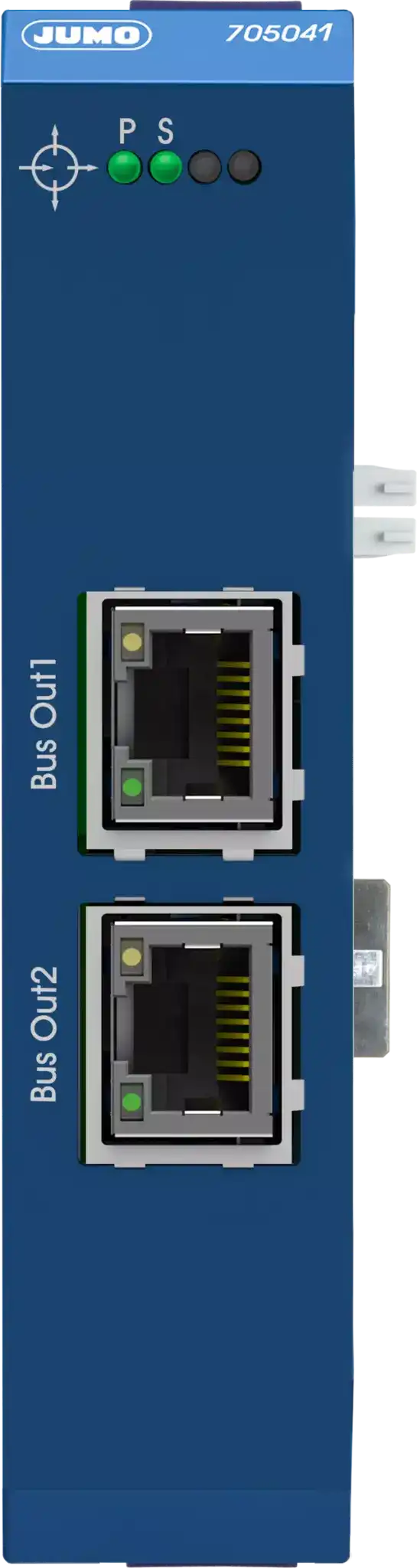

Module routeur 2 ports

Name: Module routeur 2 ports
SKU: 705041

Description

Le module routeur 2 ports complète l'unité centrale du système d'automatisation JUMO variTRON par 2 sorties de bus système. Le bus système peut ainsi être transmis à des modules routeurs 3 ports (705042) situés sur d'autres rails DIN dans la même enceinte ou dans d'autres unités de commande, à une distance maximale de 100 m. Il est ainsi possible de répartir les modules d'entrée et de sortie et de décentraliser le système d'automatisation.

Short Description

Module pour système d'automatisation JUMO variTRON

Price

€287.53

Availability

In Stock

Images

State

LIVE

cf-data

eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9ODQ5ODcwIiwiYmVuZWZpdHMiOltdLCJiZW5lZml0c0ludHJvZHVjdGlvbiI6IiIsInRlY2huaWNhbERhdGEiOlt7Im5hbWUiOiJJbnRlcmZhY2VzIiwidmFsdWUiOiIyIFJKNDUgc3VyIGxhIGZhY2UgYXZhbnQgOiAyIEJ1cyBPdXQgKGJ1cyBzeXN0w6htZSkiLCJzb3J0Tm8iOjB9LHsibmFtZSI6IkNhcmFjdMOpcmlzdGlxdWVzIHNww6ljaWZpcXVlcyIsInZhbHVlIjoiRGlzcG9zaXRpb24gZMOpY2VudHJhbGlzw6llIGRlcyBtb2R1bGVzIGR1IHN5c3TDqG1lIGQnYXV0b21hdGlzYXRpb24gYXZlYyB1bmUgZGlzdGFuY2UgYWxsYW50IGp1c3F1J8OgIDEwMCBtw6h0cmVzIGVudHJlIGxlcyBtb2R1bGVzIHJvdXRldXJzLCBhZHJlc3NhZ2UgcGFyIGNvbW11dGF0ZXVyIGRlIGNvZGFnZSByb3RhdGlmIHBvdXIgbGVzIGFwcGxpY2F0aW9ucyBzcMOpY2lhbGVzLCBpc29sYXRpb24gZ2FsdmFuaXF1ZSBkZXMgaW50ZXJmYWNlcyBzdXIgbGEgZmFjZSBhdmFudCwgYWxpbWVudGF0aW9uIGR1IHNlcnZpY2UsIGPDomJsYWdlIHJhcGlkZSBkdSByYWlsIGV0IGR1IGJ1cyBkZSBzeXN0w6htZSBncsOiY2Ugw6AgdW4gcHJpbmNpcGUgZGUgY29ubmV4aW9uIHNpbXBsZSBkZXMgbW9kdWxlcy4iLCJzb3J0Tm8iOjF9LHsibmFtZSI6IkFsaW1lbnRhdGlvbiDDqWxlY3RyaXF1ZSIsInZhbHVlIjoiREMgMjQgViArMjUvLTIwICUiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkJvw650aWVyIiwidmFsdWUiOiJCb8OudGllciBlbiBwbGFzdGlxdWUgcG91ciBtb250YWdlIHN1ciByYWlsIERJTiBkYW5zIGwnYXJtb2lyZSDDqWxlY3RyaXF1ZSIsInNvcnRObyI6M30seyJuYW1lIjoiRGltZW5zaW9ucyAoTCDDlyBIIMOXIFApIiwidmFsdWUiOiIyMiw1IHggMTAzLDYgeCAxMDEsNSBtbSIsInNvcnRObyI6NH0seyJuYW1lIjoiVHlwZSBkZSBwcm90ZWN0aW9uIiwidmFsdWUiOiJJUDIwIiwic29ydE5vIjo1fSx7Im5hbWUiOiJUZW1ww6lyYXR1cmUgYW1iaWFudGUiLCJ2YWx1ZSI6Ii0yMCDDoCArNTUgwrBDIiwic29ydE5vIjo2fSx7Im5hbWUiOiJIb21vbG9nYXRpb25zIiwidmFsdWUiOiJVTCIsInNvcnRObyI6N31dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tZmxvdy10cmVlIiwiZGVzY3JpcHRpb24iOiJEw6ljZW50cmFsaXNhdGlvbiBkZXMgbW9kdWxlcyIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tYW5zY2hsdWVzc2UiLCJkZXNjcmlwdGlvbiI6IkV4dGVuc2lvbiBkdSBidXMgc3lzdMOobWU6IDIgcHJpc2VzIFJKNDUiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWNsb2NrIiwiZGVzY3JpcHRpb24iOiJDw6JibGFnZSByYXBpZGUiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiMiBjb25uZXhpb25zIGF1IGJ1cyBzeXN0w6htZSIsInNvcnRObyI6MH0seyJ0ZXh0IjoiSW50ZXJmYWNlcyDDoCBpc29sYXRpb24gZ2FsdmFuaXF1ZSIsInNvcnRObyI6MX0seyJ0ZXh0IjoiU29ydGllIGQnYWxpbWVudGF0aW9uIGR1IHJhaWwiLCJzb3J0Tm8iOjJ9XX0=

title

Icon

icon-flow-tree

Description

Décentralisation des modules

Icon

icon-anschluesse

Description

Extension du bus système: 2 prises RJ45

Icon

icon-clock

Description

Câblage rapide

title

Caractéristiques techniques

datasheet

https://www.jumo.net/attachments/JUMO/attachmentdownload?id=849870

Interfaces

2 RJ45 sur la face avant : 2 Bus Out (bus système)

Caractéristiques spécifiques

Disposition décentralisée des modules du système d'automatisation avec une distance allant jusqu'à 100 mètres entre les modules routeurs, adressage par commutateur de codage rotatif pour les applications spéciales, isolation galvanique des interfaces sur la face avant, alimentation du service, câblage rapide du rail et du bus de système grâce à un principe de connexion simple des modules.

Alimentation électrique

DC 24 V +25/-20 %

Boîtier

Boîtier en plastique pour montage sur rail DIN dans l'armoire électrique

Dimensions (L × H × P)

22,5 x 103,6 x 101,5 mm

Type de protection

IP20

Température ambiante

-20 à +55 °C

Homologations
