Produkt Details

SKU

705163

Name

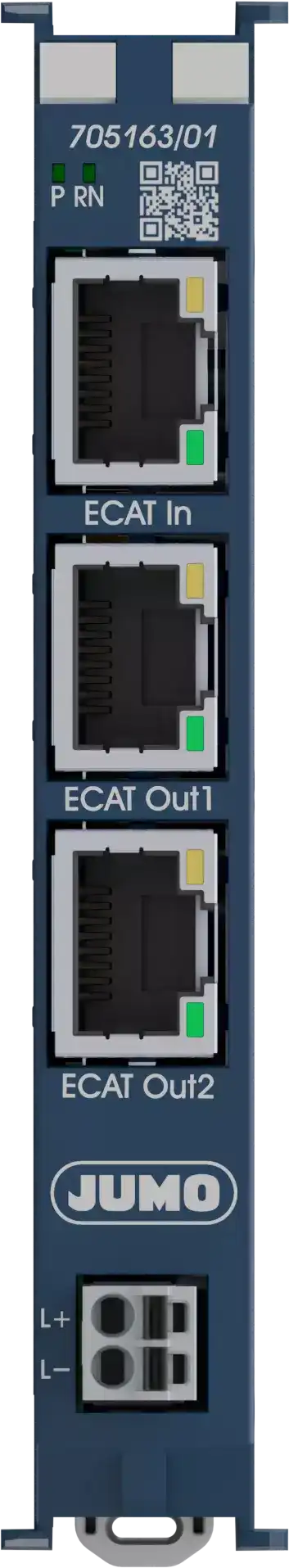

Module de communication JUMO I/O system, 3 voies

Name: Module de communication JUMO I/O system, 3 voies
SKU: 705163

Description

Dans le cadre du système JUMO I/O system, ce module assure l'alimentation et la communication via le bus système pour l'utilisation du système I/O avec les JUMO variTRON 300 et JUMO variTRON 500 touch. Les modules d'E/S se raccordent simplement par emboîtement latéral. Il peut également être utilisé avec d'autres API (PLC) compatibles avec le bus système JUMO. L'extension du bus système permet une configuration décentralisée des modules avec des distances pouvant atteindre 100 m.

Short Description

Module pour système d'automatisation JUMO variTRON

Price

€0.00

Availability

In Stock

Images

State

NEW

cf-data

eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTM3ODA0OSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiSW50ZXJmYWNlcyIsInZhbHVlIjoiMyBjb25uZWN0ZXVycyBSSjQ1IGVuIGZhY2UgYXZhbnQgOiBidXMgc3lzdMOobWUgKDEgZW50csOpZSBFdGhlckNBVCwgMiBzb3J0aWVzIEV0aGVyQ0FUKS4iLCJzb3J0Tm8iOjB9LHsibmFtZSI6IlJhY2NvcmRlbWVudCIsInZhbHVlIjoiQm9ybmllcnMgYXZlYyB0ZWNobm9sb2dpZSBQVVNIIElOIGVuIGZhY2UgYXZhbnQgcG91ciBsJ2FsaW1lbnRhdGlvbiBleHRlcm5lIGRlcyBtb2R1bGVzIGQnRS9TLiIsInNvcnRObyI6MX0seyJuYW1lIjoiUGFydGljdWxhcml0w6lzIiwidmFsdWUiOiJGb25jdGlvbm5lbWVudCBkdSBzeXN0w6htZSBKVU1PIEkvTyBhdmVjIGxlcyBKVU1PIHZhcmlUUk9OIDMwMCBldCBKVU1PIHZhcmlUUk9OIDUwMCB0b3VjaCBhaW5zaSBxdSdhdmVjIGQnYXV0cmVzIEFQSSAodmlhIGxlIGJ1cyBzeXN0w6htZSBKVU1PKS4gQ29tcGF0aWJsZSBhdmVjIGxlcyBhbmNpZW5zIG1vZHVsZXMgSlVNTyBJL08gKDcwNTB4eCkuIEluc3RhbGxhdGlvbiBkw6ljZW50cmFsaXPDqWUgZGVzIG1vZHVsZXMgZCdhdXRvbWF0aXNhdGlvbiBhdmVjIHVuZSBkaXN0YW5jZSBwb3V2YW50IGF0dGVpbmRyZSAxMDAgbSBlbnRyZSBsZXMgbW9kdWxlcyBkZSBjb21tdW5pY2F0aW9uLiBBZHJlc3NhZ2UgcGFyIGNvbW11dGF0ZXVyIHJvdGF0aWYgcG91ciBhcHBsaWNhdGlvbnMgc3DDqWNpZmlxdWVzLiBJc29sYXRpb24gZ2FsdmFuaXF1ZSBkZXMgSW50ZXJmYWNlcyBlbiBmYWNlIGF2YW50LiBEaXN0cmlidXRpb24gZGUgbCdhbGltZW50YXRpb24gw6lsZWN0cmlxdWUuIFJhY2NvcmRlbWVudCByYXBpZGUgZGUgbCdhbGltZW50YXRpb24gZXQgZHUgYnVzIHN5c3TDqG1lIGdyw6JjZSDDoCBsJ2VtYm/DrnRlbWVudCBkaXJlY3QgZGVzIG1vZHVsZXMuIERldXggTEVEIGluZGlxdWVudCBsJ8OpdGF0IGR1IG1vZHVsZSAoUG93ZXIvUnVuKS4gUsOpc2lzdGFuY2UgYWNjcnVlIGF1eCB2aWJyYXRpb25zIGV0IGF1eCBjaG9jcyBncsOiY2UgYXV4IHJhaWxzIGRlIGNvbm5leGlvbiBvcHRpb25uZWxzLiIsInNvcnRObyI6Mn0seyJuYW1lIjoiQWxpbWVudGF0aW9uIMOpbGVjdHJpcXVlIiwidmFsdWUiOiJEQ8KgMjTCoFYgKzI1Ly0yMMKgJSIsInNvcnRObyI6M30seyJuYW1lIjoiQm/DrnRpZXIiLCJ2YWx1ZSI6IkJvw650aWVyIHBsYXN0aXF1ZSBwb3VyIG1vbnRhZ2Ugc3VyIHJhaWwgRElOIGRhbnMgbCdhcm1vaXJlIMOpbGVjdHJpcXVlLiIsInNvcnRObyI6NH0seyJuYW1lIjoiSW5kaWNlIGRlIHByb3RlY3Rpb24iLCJ2YWx1ZSI6IklQMjAiLCJzb3J0Tm8iOjV9LHsibmFtZSI6IkhvbW9sb2dhdGlvbnMiLCJ2YWx1ZSI6IkROViwgVUwiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IlBsYWdlIGRlIHRlbXDDqXJhdHVyZSIsInZhbHVlIjoiLTIwIMOgICs1NcKwQyIsInNvcnRObyI6N30seyJuYW1lIjoiRGltZW5zaW9ucyAoTOKAr8OX4oCvSOKAr8OX4oCvUCkiLCJ2YWx1ZSI6IjE1IMOXIDEwNiw3IMOXIDEwMSBtbSAoaG9ycyDDqWzDqW1lbnRzIGRlIHJhY2NvcmRlbWVudCkiLCJzb3J0Tm8iOjh9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLXN0YWNrcyIsImRlc2NyaXB0aW9uIjoiQWxpZ25lbWVudCBzaW1wbGUgZGVzIG1vZHVsZXMgRS9TIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1hbnNjaGx1ZXNzZSIsImRlc2NyaXB0aW9uIjoiRXh0ZW5zaW9uIGR1IGJ1cyB2aWEgMyBwb3J0cyBSSjQ1IiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1mbG93LXRyZWUiLCJkZXNjcmlwdGlvbiI6IkFmZmVjdGF0aW9uIGTDqWNlbnRyYWxpc8OpZSBkZXMgbW9kdWxlcyIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiIzIGNvbm5leGlvbnMgZGUgYnVzIHN5c3TDqG1lIiwic29ydE5vIjowfSx7InRleHQiOiJJbnRlcmZhY2VzIMOgIGlzb2xhdGlvbiBnYWx2YW5pcXVlIiwic29ydE5vIjoxfSx7InRleHQiOiJTb3J0aWUgZCdhbGltZW50YXRpb24gaW50w6lncsOpZSIsInNvcnRObyI6Mn1dfQ==

title

Icon

icon-stacks

Description

Alignement simple des modules E/S

Icon

icon-anschluesse

Description

Extension du bus via 3 ports RJ45

Icon

icon-flow-tree

Description

Affectation décentralisée des modules

title

Caractéristiques techniques

datasheet

https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1378049

Interfaces

3 connecteurs RJ45 en face avant : bus système (1 entrée EtherCAT, 2 sorties EtherCAT).

Raccordement

Borniers avec technologie PUSH IN en face avant pour l'alimentation externe des modules d'E/S.

Particularités

Fonctionnement du système JUMO I/O avec les JUMO variTRON 300 et JUMO variTRON 500 touch ainsi qu'avec d'autres API (via le bus système JUMO). Compatible avec les anciens modules JUMO I/O (7050xx). Installation décentralisée des modules d'automatisation avec une distance pouvant atteindre 100 m entre les modules de communication. Adressage par commutateur rotatif pour applications spécifiques. Isolation galvanique des Interfaces en face avant. Distribution de l'alimentation électrique. Raccordement rapide de l'alimentation et du bus système grâce à l'emboîtement direct des modules. Deux LED indiquent l'état du module (Power/Run). Résistance accrue aux vibrations et aux chocs grâce aux rails de connexion optionnels.

Alimentation électrique

DC 24 V +25/-20 %

Boîtier

Boîtier plastique pour montage sur rail DIN dans l'armoire électrique.

Indice de protection

IP20

Homologations

DNV, UL

Plage de température

-20 à +55°C

Dimensions (L × H × P)

15 × 106,7 × 101 mm (hors éléments de raccordement)
