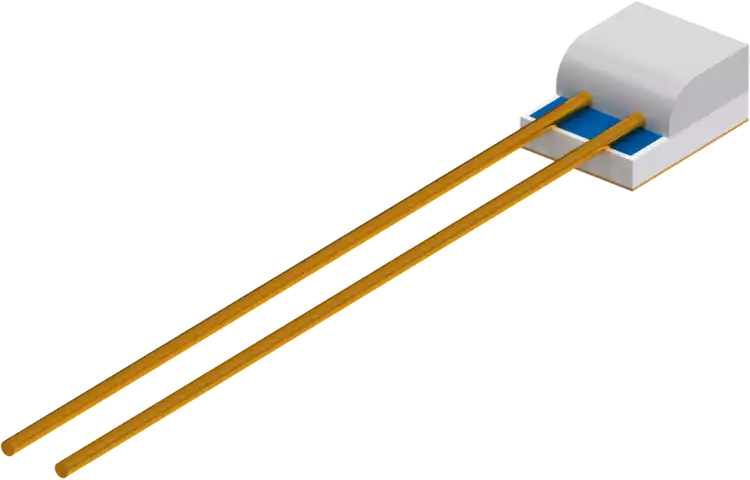

Eléments sensibles en platine sous forme de puce (chip) PCWRB-L-AuNi
Description
Les éléments sensibles en platine, sous forme de puce (chip) version PCWRB, appartiennent à la catégorie des éléments sensibles à couche mince. Les capteurs sont dotés d'une métallisation nickel-or soudable sur leur face arrière.La métallisation permet d'établir un contact thermique direct avec un autre corps au moyen d'une connexion soudée.
Short Description
avec fils de raccordement et métallisation de la face arrière suivant DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIzNDE5NCIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiVmVyc2lvbiIsInZhbHVlIjoiUENXUkItTC1BdU5pIiwic29ydE5vIjowfSx7Im5hbWUiOiJOb3JtZSIsInZhbHVlIjoiRElOIEVOIElFQyA2MDc1MSIsInNvcnRObyI6MX0seyJuYW1lIjoiUGxhZ2UgZGUgdGVtcMOpcmF0dXJlIiwidmFsdWUiOiItNTAgw6AgKzI1MCDCsEMiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkNvZWZmaWNpZW50IGRlIHRlbXDDqXJhdHVyZSIsInZhbHVlIjoizrEgPSAzLDg1MCDDlyAxMC0zIMKwQy0xIChlbnRyZSAwIGV0IDEwMCDCsEMpIiwic29ydE5vIjozfSx7Im5hbWUiOiJGaWxzIGRlIHJhY2NvcmRlbWVudCIsInZhbHVlIjoiRmlscyBuaWNrZWwgZG9yw6ksIHZlcnMgbGUgY2VudHJlIGR1IGNhcHRldXIgKGludmVyc8OpKSIsInNvcnRObyI6NH0seyJuYW1lIjoiVHJhaXRlbWVudCIsInZhbHVlIjoiU291ZGFnZSwgYnJhc2FnZSBldCBzZXJ0aXNzYWdlIiwic29ydE5vIjo1fSx7Im5hbWUiOiJNw6l0YWxsaXNhdGlvbiBkZSBsYSBmYWNlIGFycmnDqHJlIiwidmFsdWUiOiJOaWNrZWwvb3IiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkF2YW50YWdlcyIsInZhbHVlIjoiRmFjZSBhcnJpw6hyZSBzb3VkYWJsZSBwb3VyIHVuIG1laWxsZXVyIGNvbnRhY3QgdGhlcm1pcXVlLCBwb3VyIGxlcyBlc3BhY2VzIHJlc3RyZWludHMsIHZhbGV1cnMgbm9taW5hbGVzIG5vcm1hbGlzw6llcyAoUHQxMDAsIFB0MTAwMCksIHRvbMOpcmFuY2VzIG5vcm1hbGlzw6llcywgZ3JhbmRlIHByw6ljaXNpb24gZGUgbWVzdXJlLCBleGNlbGxlbnRlIHN0YWJpbGl0w6kgw6AgbG9uZyB0ZXJtZSwgdHLDqHMgYm9ubmUgcmVwcm9kdWN0aWJpbGl0w6kgZGVzIGNhcmFjdMOpcmlzdGlxdWVzIMOpbGVjdHJpcXVlcyIsInNvcnRObyI6N30seyJuYW1lIjoiRG9tYWluZXMgZCdhcHBsaWNhdGlvbiIsInZhbHVlIjoiQ2FwdGV1cnMgZGUgZMOpYml0LCAgY2hhdWZmYWdlLCBjbGltYXRpc2F0aW9uLCB2ZW50aWxhdGlvbiwgbCdpbmR1c3RyaWUsIGxhIG3DqWRlY2luZSBldCBsZXMgbGFib3JhdG9pcmVzLCBsZXMgcHJvZHVpdHMgYmxhbmNzIGFpbnNpIHF1ZSBsYSBjb25zdHJ1Y3Rpb24gbcOpY2FuaXF1ZSwgbGVzIHbDqWhpY3VsZXMgw6AgbW90ZXVyIGV0IGxlcyB2w6loaWN1bGVzIHV0aWxpdGFpcmVzIiwic29ydE5vIjo4fV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi1jaGlwIiwiZGVzY3JpcHRpb24iOiJNw6l0YWxsaXNhdGlvbiBkZSBsJ2FycmnDqHJlIHNvdWRhYmxlIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1zdWNjZXNzIiwiZGVzY3JpcHRpb24iOiJQb3VyIGxlcyBlc3BhY2VzIHJlc3RyZWludHMiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLXRoZXJtb21ldGVyIiwiZGVzY3JpcHRpb24iOiJHcmFuZGUgcHLDqWNpc2lvbiBkZSBtZXN1cmUiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiUG91ciB0ZW1ww6lyYXR1cmVzIC01MCDDoCArMjUwIMKwQyIsInNvcnRObyI6MH0seyJ0ZXh0IjoiTcOpdGFsbGlzYXRpb24gZGUgbCdhcnJpw6hyZSBzb3VkYWJsZSIsInNvcnRObyI6MX0seyJ0ZXh0IjoiUG91ciBlc3BhY2VzIHJlc3RyZWludHMiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-chip
Description
Métallisation de l'arrière soudable
Icon
icon-success
Description
Pour les espaces restreints
Icon
icon-thermometer
Description
Grande précision de mesure
title
Caractéristiques techniques
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1234194
Version
PCWRB-L-AuNi
Norme
DIN EN IEC 60751
Plage de température
-50 à +250 °C
Coefficient de température
α = 3,850 × 10-3 °C-1 (entre 0 et 100 °C)
Fils de raccordement
Fils nickel doré, vers le centre du capteur (inversé)
Traitement
Soudage, brasage et sertissage
Métallisation de la face arrière
Nickel/or
Avantages
Face arrière soudable pour un meilleur contact thermique, pour les espaces restreints, valeurs nominales normalisées (Pt100, Pt1000), tolérances normalisées, grande précision de mesure, excellente stabilité à long terme, très bonne reproductibilité des caractéristiques électriques
Domaines d'application
Capteurs de débit, chauffage, climatisation, ventilation, l'industrie, la médecine et les laboratoires, les produits blancs ainsi que la construction mécanique, les véhicules à moteur et les véhicules utilitaires
