Produkt Details
SKU
906143
Name

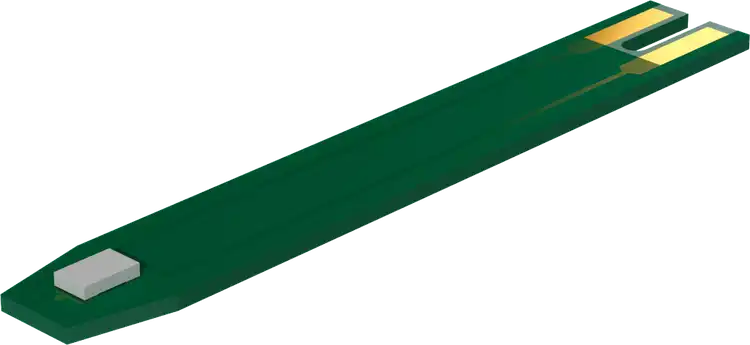

PCB-B-Au Messeinsätze
Description
Temperatursensoren der Bauform PCB-B-Au sind vorkonfektionierte Messeinsätze, die mit Platin-Chip-Temperatursensoren in SMD-Bauform bestückt sind. Der Anschluss der Platine erfolgt über vergoldete Lötkontakte.
Short Description
mit Platin-Chip-Temperatursensoren in SMD-Bauform nach DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIyMjkyOCIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiQmF1Zm9ybSIsInZhbHVlIjoiUENCLUItQXUiLCJzb3J0Tm8iOjB9LHsibmFtZSI6Ik5vcm0iLCJ2YWx1ZSI6IkRJTiBFTiBJRUMgNjA3NTEiLCJzb3J0Tm8iOjF9LHsibmFtZSI6IlRlbXBlcmF0dXJiZXJlaWNoIiwidmFsdWUiOiItMjAgYmlzICsxNTAgwrBDIiwic29ydE5vIjoyfSx7Im5hbWUiOiJUZW1wZXJhdHVya29lZmZpemllbnQiLCJ2YWx1ZSI6Is6xID0gMyw4NTAgw5cgMTAtMyDCsEMtMSAoendpc2NoZW4gMCB1bmQgMTAwIMKwQykiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IkFuc2NobHVzcyIsInZhbHVlIjoiY2hlbS4gTmlja2VsIC0gR29sZCBJUEMtNDU1MiIsInNvcnRObyI6NH0seyJuYW1lIjoiQmFzaXNtYXRlcmlhbCIsInZhbHVlIjoiRlItNCIsInNvcnRObyI6NX0seyJuYW1lIjoiVm9ydGVpbGUiLCJ2YWx1ZSI6IlZvcmtvbmZla3Rpb25pZXJ0IHp1ciBlaW5mYWNoZW4gV2VpdGVydmVyYXJiZWl0dW5nLCBmw7xyIGRlbiBBdWZiYXUgZWluZmFjaGVyIFRlbXBlcmF0dXJmw7xobGVyLCBrb3N0ZW5nw7xuc3RpZyBpbiBob2hlciBTdMO8Y2t6YWhsIGxpZWZlcmJhciwgaG9oZSBNZXNzZ2VuYXVpZ2tlaXQsIGhvaGUgTGFuZ3plaXRzdGFiaWxpdMOkdCwgZ2Vub3JtdGUgTmVubndlcnRlIHVuZCBUb2xlcmFuemVuLCBzY2huZWxsZXMgQW5zcHJlY2h2ZXJoYWx0ZW4iLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkVpbnNhdHpiZXJlaWNoZSIsInZhbHVlIjoiV8Okcm1lbWVuZ2VuesOkaGxlciwgSGVpenVuZywgS2xpbWEsIEzDvGZ0dW5nIChIS0wpLCBNZWRpemluLSB1bmQgTGFib3J0ZWNobmlrLCBNYXNjaGluZW5iYXUsIHdlacOfZSBXYXJlLCBLcmFmdC0gdW5kIE51dHpmYWhyemV1Z2UiLCJzb3J0Tm8iOjd9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNoaXAiLCJkZXNjcmlwdGlvbiI6IlZvcmtvbmZla3Rpb25pZXJ0IiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1jaGVjayIsImRlc2NyaXB0aW9uIjoiRsO8ciBBdWZiYXUgZWluZmFjaGVyIFRlbXBlcmF0dXJmw7xobGVyIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1jYWxjdWxhdG9yIiwiZGVzY3JpcHRpb24iOiJHw7xuc3RpZyBpbiBob2hlciBTdMO8Y2t6YWhsIGxpZWZlcmJhciIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJWb3Jrb25mZWt0aW9uaWVydCIsInNvcnRObyI6MH0seyJ0ZXh0IjoiR2Vub3JtdGUgTmVubndlcnRlIHVuZCBUb2xlcmFuemVuIiwic29ydE5vIjoxfSx7InRleHQiOiJLdW5kZW5zcGV6aWZpc2NoZSBBdXNmw7xocnVuZ2VuIiwic29ydE5vIjoyfV19
title
Icon
icon-chip
Description
Vorkonfektioniert
Icon
icon-check
Description
Für Aufbau einfacher Temperaturfühler
Icon
icon-calculator
Description
Günstig in hoher Stückzahl lieferbar
title
Technische Daten
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1222928
Bauform
PCB-B-Au
Norm
DIN EN IEC 60751
Temperaturbereich
-20 bis +150 °C
Temperaturkoeffizient
α = 3,850 × 10-3 °C-1 (zwischen 0 und 100 °C)
Anschluss
chem. Nickel - Gold IPC-4552
Basismaterial
FR-4
Vorteile
Vorkonfektioniert zur einfachen Weiterverarbeitung, für den Aufbau einfacher Temperaturfühler, kostengünstig in hoher Stückzahl lieferbar, hohe Messgenauigkeit, hohe Langzeitstabilität, genormte Nennwerte und Toleranzen, schnelles Ansprechverhalten
Einsatzbereiche
Wärmemengenzähler, Heizung, Klima, Lüftung (HKL), Medizin- und Labortechnik, Maschinenbau, weiße Ware, Kraft- und Nutzfahrzeuge
