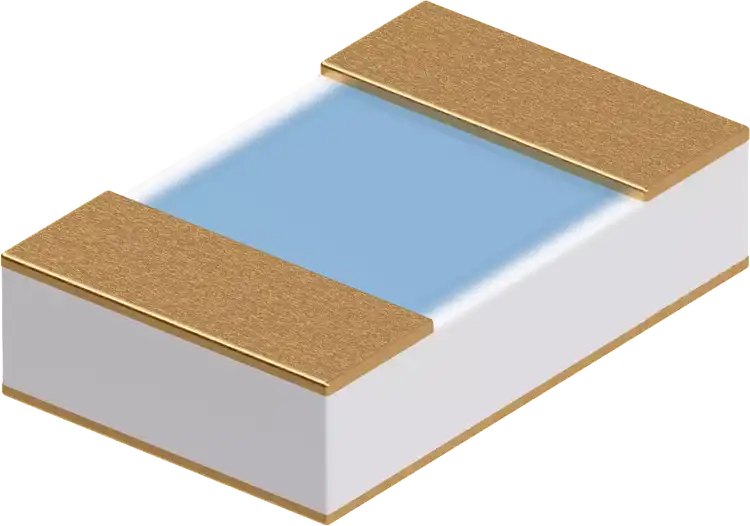

Platin-Chip-Temperatursensoren SMDFCB-L-AuNi
Description
Platin-Chip-Temperatursensoren gehören zur Kategorie der in Dünnschichttechnik hergestellten Temperatursensoren. Sensoren der Bauform SMDFCB haben einen einseitigen Kontakt (Flip-Chip) und sind mit einer lötfähigen Nickel-Gold-Metallisierung auf der Rückseite versehen. Über die Metallisierung kann mittels Lötverbindung der direkte thermische Kontakt zu einem anderen Körper hergestellt werden.
Short Description
in SMD-Bauform (Flip-Chip) mit Rückseitenmetallisierung nach DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIyMjkzMiIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiQmF1Zm9ybSIsInZhbHVlIjoiU01ERkNCLUwtQXVOaSIsInNvcnRObyI6MH0seyJuYW1lIjoiTm9ybSIsInZhbHVlIjoiRElOIEVOIElFQyA2MDc1MSIsInNvcnRObyI6MX0seyJuYW1lIjoiVGVtcGVyYXR1cmJlcmVpY2giLCJ2YWx1ZSI6Ii03MCBiaXMgKzI1MCDCsEMiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IlRlbXBlcmF0dXJrb2VmZml6aWVudCIsInZhbHVlIjoizrEgPSAzLDg1MCDDlyAxMC0zIMKwQy0xICh6d2lzY2hlbiAwIHVuZCAxMDAgwrBDKSIsInNvcnRObyI6M30seyJuYW1lIjoiQW5zY2hsdXNzIiwidmFsdWUiOiJWZXJnb2xkZXRlciBOaWNrZWwtTMO2dGtvbnRha3QsIHNjaGljaHRkaWNrZSBOaWNrZWwg4omlIDEgzrxtLCBHb2xkIOKJpSA0MCBubSwgTMO2dGJhcmtlaXQgbmFjaCBJRUMgLyBESU4gRU4gNjAwNjgtMi01OCIsInNvcnRObyI6NH0seyJuYW1lIjoiVmVyYXJiZWl0dW5nIiwidmFsdWUiOiJSZWZsb3ctTMO2dGVuIiwic29ydE5vIjo1fSx7Im5hbWUiOiJSw7xja3NlaXRlbm1ldGFsbGlzaWVydW5nIiwidmFsdWUiOiJOaWNrZWwvR29sZCIsInNvcnRObyI6Nn0seyJuYW1lIjoiVm9ydGVpbGUiLCJ2YWx1ZSI6IkzDtnRmw6RoaWdlIFLDvGNrc2VpdGUgZsO8ciBiZXNzZXJlbiB0aGVybWlzY2hlbiBLb250YWt0LCBmw7xyIGJlZW5ndGUgUGxhdHp2ZXJow6RsdG5pc3NlLCBTTUQgQmF1Z3LDtsOfZSAwODA1LCBlaW5zZWl0aWdlciBLb250YWt0IChCYXVmb3JtIEZsaXAtQ2hpcCksIGhvY2hyZWluZSB1bmQgZWJlbm3DpMOfaWdlIEtvbnRha3RzY2hpY2h0IGbDvHIgZWluZSBiZXNzZXJlIEzDtnR2ZXJiaW5kdW5nLCBob2hlIE1lc3NnZW5hdWlna2VpdCwgaG9oZSBMYW5nemVpdHN0YWJpbGl0w6R0LCBnZW5vcm10ZSBOZW5ud2VydGUgdW5kIFRvbGVyYW56ZW4sIHNjaG5lbGxlcyBBbnNwcmVjaHZlcmhhbHRlbiIsInNvcnRObyI6N31dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tY2hpcCIsImRlc2NyaXB0aW9uIjoiTMO2dGbDpGhpZ2UgUsO8Y2tzZWl0ZW5tZXRhbGxpc2llcnVuZyIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tc3VjY2VzcyIsImRlc2NyaXB0aW9uIjoiRsO8ciBiZWVuZ3RlIFBsYXR6dmVyaMOkbHRuaXNzZSIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tbWFzc3plaWNobnVuZyIsImRlc2NyaXB0aW9uIjoiU01EIEJhdWdyw7bDn2UgMDgwNSIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJMw7Z0ZsOkaGlnZSBSw7xja3NlaXRlbm1ldGFsbGlzaWVydW5nIiwic29ydE5vIjowfSx7InRleHQiOiJEaXJla3RlciB0aGVybWlzY2hlciBLb250YWt0Iiwic29ydE5vIjoxfSx7InRleHQiOiJIb2hlIFRlbXBlcmF0dXJ6eWtsZW5iZXN0w6RuZGlna2VpdCIsInNvcnRObyI6Mn1dfQ==
title
Icon
icon-chip
Description
Lötfähige Rückseitenmetallisierung
Icon
icon-success
Description
Für beengte Platzverhältnisse
Icon
icon-masszeichnung
Description
SMD Baugröße 0805
title
Technische Daten
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1222932
Bauform
SMDFCB-L-AuNi
Norm
DIN EN IEC 60751
Temperaturbereich
-70 bis +250 °C
Temperaturkoeffizient
α = 3,850 × 10-3 °C-1 (zwischen 0 und 100 °C)
Anschluss
Vergoldeter Nickel-Lötkontakt, schichtdicke Nickel ≥ 1 μm, Gold ≥ 40 nm, Lötbarkeit nach IEC / DIN EN 60068-2-58
Verarbeitung
Reflow-Löten
Rückseitenmetallisierung
Nickel/Gold
Vorteile
Lötfähige Rückseite für besseren thermischen Kontakt, für beengte Platzverhältnisse, SMD Baugröße 0805, einseitiger Kontakt (Bauform Flip-Chip), hochreine und ebenmäßige Kontaktschicht für eine bessere Lötverbindung, hohe Messgenauigkeit, hohe Langzeitstabilität, genormte Nennwerte und Toleranzen, schnelles Ansprechverhalten
