Co je IO-Link?

IO-Link je mezinárodní standard pro digitální komunikaci (IEC 61131-9) mezi řídicími zařízeními, senzory (automatizační systém) a akčními členy. Rozhraní IO-Link umožňuje eliminovat více signálních vodičů a výrazně zjednodušuje proces diagnostiky poruch. Bylo vyvinuto v reakci na poptávku po zařízeních, která lze snadno namontovat mimo rozvaděč.

K čemu se IO-Link používá?

Protokol IO-Link se používá hlavně pro komunikaci s 3vodičovými senzory. IO-Link a data přenášená jeho prostřednictvím, jako jsou chybové zprávy, se často používají pro preventivní údržbu a servis.

Systém IO-Link ? prvky

Základní systém IO-Link se skládá z následujících prvků:

• IO-Link Master – komunikační brána mezi sadou řídicích zařízení IO-Link

• IO-Link Device – akční členy a senzory, které jsou připojeny přímo k IO-Link Master

• nestíněný kabel, 3- nebo 5-žilový pro připojení akčních členů, řídicích zařízení a senzorů (max. do 20 metrů)

• software pro konfiguraci a parametrizaci systému IO-Link

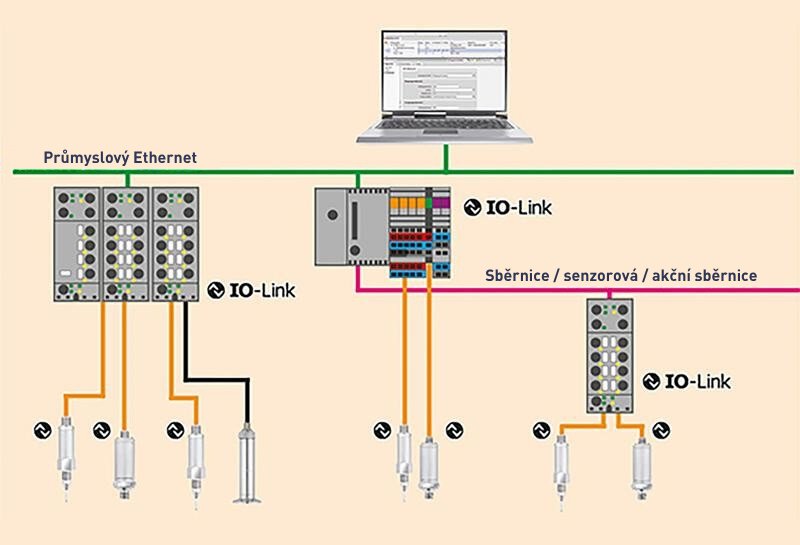

Jak funguje IO-Link?

IO-Link je jednoduchý komunikační protokol, který se používá hlavně pro komunikaci s 3vodičovými senzory a akčními členy. Akční člen, jako je například servopohon nebo senzor, je připojen k masteru IO-Link. Master IO-Link pak může komunikovat přes připojení fieldbus s nadřazenými řídicími jednotkami, jako jsou PLC.

IO-Link kombinuje komunikaci od úrovně řízení až po nejnižší úroveň průmyslové automatizace – senzory a akční členy v síti sběrnice.

Porty IO-Link

Každý akční člen je připojen k samostatnému portu. IO-Link je tedy spíše komunikací typu bod-bod než polní sítí. Každý port IO Link může sloužit k jinému účelu, včetně signalizace, že není používán, že je v režimu vstupu nebo výstupu, a komunikace IO-Link.

Cyklický přenos a acyklický přenos

Procesní data a stavové hodnoty ze zařízení IO-Link jsou přenášeny cyklicky, tj. v pravidelných, definovaných intervalech (tzv. cyklický přenos). Data zařízení, jako jsou diagnostická nebo servisní data, jsou přenášena acyklicky pouze v případě potřeby (tzv. acyklický přenos).

Je IO-Link Ethernet?

IO-Link a Ethernet nejsou totéž, ale informace ze zařízení IO-Link se přenášejí prostřednictvím průmyslového ethernetového protokolu, nejčastěji EtherNet/IP, PROFINET/IO nebo Modbus TCP.

Výhody IO-Link

IO Link má mnoho výhod. Mezi ty nejdůležitější patří:

• Optimalizace výrobního procesu díky komunikaci až na nejnižší úrovni pole – maximalizace efektivity v automatizační síti

• Zkrácení doby montáže a uvedení do provozu

• Zvýšení efektivity závodu díky maximální transparentnosti až na úroveň senzorů

• Snížení nákladů na údržbu a servis při současném zvýšení dostupnosti zařízení

• Vysoká spolehlivost procesu díky dlouhé životnosti a vysoké přesnosti

• Flexibilní použití díky kompaktní konstrukci a řadě procesních připojení

Senzory vodivosti, tlaku a teploty s IO-Link od společnosti JUMO

Dlouhé prostoje zařízení jsou minulostí. Snímače teploty, tlaku a vodivosti s IO-Link od společnosti JUMO s integrovanou diagnostickou funkcí pomáhají lépe plánovat dostupnost nebo výměnu snímačů. Tato technologie navíc eliminuje časově náročnou parametrizaci při výměně snímačů, protože potřebná data se stahují z hostitelského systému.

Senzory IO-Link poskytují provozovateli zařízení přístup k nejnižší úrovni automatizace. Díky tomu je získávání informací ze senzorů, parametrizace a diagnostika – a tedy i ideální posouzení stavu zařízení – velmi jednoduché.

Digitální tlakový převodník JUMO dTRANS p35 s rozhraním IO-Link a teplotní senzor JUMO dTRANS T1000

Nabízíme inteligentní senzory s rozhraním pro měření tlaku JUMO dTRANS p35 a teploty:

• tlakový snímač s IO-Link JUMO dTRANS p35
• teplotní senzor s IO-Link JUMO dTRANS T1000

IO-Link v našich senzorech podporuje obousměrnou komunikaci a slouží k výměně procesních dat, parametrů, diagnostických informací a stavových zpráv. Jakmile je na zařízení přivedeno napětí, trvale svítí dvě zelené LED diody. Po navázání spojení IO-Link LED diody blikají. Spínací chování a spínací prahy spínacích výstupů (max. 2 jednotky; spínání p nebo n) lze individuálně konfigurovat – spolu s mnoha dalšími parametry. K konfiguraci lze použít jakýkoli master IO-Link.

Aplikace tlakových a teplotních senzorů s IO-Link

Tato zařízení IO-Link jsou ideální pro použití ve strojírenství a při připojení k automatizačním systémům.

Aplikace

• automatizace procesů
• stroje pro potravinářský a nápojový průmysl
• obecné strojírenství a výroba přístrojů

Vaše výhody

• IO-Link
• bod-bodové propojení více výrobců
• otevřený standard s maximální transparentností na úrovni pole (IEC 61131-9)
• levný, předem připravený propojovací kabel (žádné chyby při zapojování)
• jednoduché a jednotné zapojení a uvedení do provozu díky standardizovanému rozhraní
• součást Průmyslu 4.0: všudypřítomná komunikace od řízení po senzory
• načítání procesních dat a diagnostických informací
• dynamické změny parametrů
• větší bezpečnost při výměně senzorů
• možnost automatické parametrizace
• možnost detekce výměny senzory stejného typu, ale s odlišnými vlastnostmi
• optimalizace výrobního procesu prostřednictvím komunikace na nejnižší úrovni pole
• zkrácení doby instalace a uvedení do provozu
• snížení nákladů na údržbu a servis při současném zvýšení dostupnosti zařízení, protože poskytuje podrobné diagnostické informace, které lze využít pro preventivní údržbu a servis

Digitální převodníky vodivosti s IO-Link ? JUMO digiLine

JUMO digiLine je sběrnicový propojovací systém pro digitální senzory v analýze kapalin. Rodina digiLine zahrnuje:

• Převodník pro samostatný vodivostní senzor
• Převodník pro samostatný indukční senzor vodivosti

JUMO je v současné době jedním z mála výrobců na světě, který může nabídnout variantu převodníků pro indukční a vodivostní senzory s rozhraním IO-Link.

Snadná dodatečná montáž s IO-Link

Kabelový převodník JUMO dTRANS T09 pro měření teploty

S kabelovým převodníkem s IO-Link (k dispozici také s analogovým výstupem) můžete snadno digitalizovat své teplotní sondy RTD v kabelu. Díky oboustranným konektorům M12 je instalace JUMO dTRANS T09 jednoduchá a ekonomická. Převodník odolný proti vibracím a nárazům v nerezovém pouzdře je vhodný pro PT100 nebo Pt1000 se čtyřvodičovým připojením.
