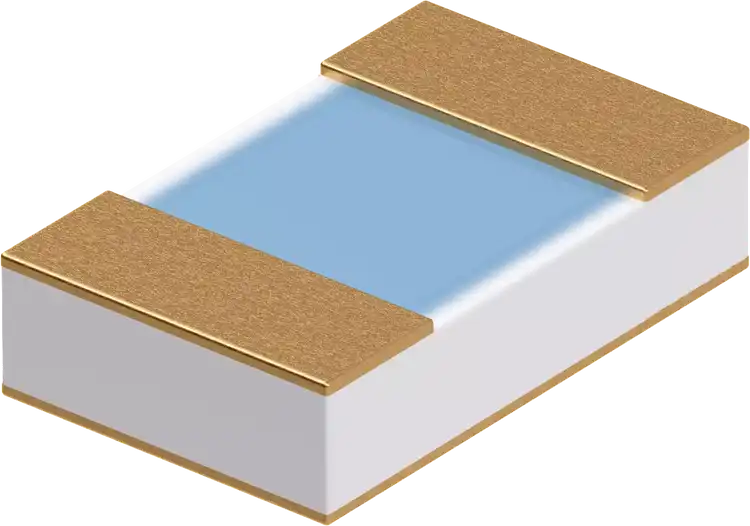

Temperaturfølere med platinelement SMDFCB-L-AuNi
Description
Temperaturfølere med platinelement af SMDFCB-designtypen hører til den kategori af temperaturfølere, der er fremstillet ved hjælp af tyndfilmsteknologi. Følere af SMDFCB-designtypen har en enkelt siddet kontakt (flip-chip) og er udstyret med en lod bar nikkel-guld-metallisering på bagsiden. Metallaget muliggør direkte termisk kontakt med et andet legeme via en loddeforbindelse.
Short Description
Temperaturfølere i SMD-design med metalliseret bagside i henhold til DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIzNDI0MCIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiRGVzaWduIHR5cGUiLCJ2YWx1ZSI6IlNNREZDQi1MLUF1TmkiLCJzb3J0Tm8iOjB9LHsibmFtZSI6IlN0YW5kYXJkIiwidmFsdWUiOiJESU4gRU4gSUVDIDYwNzUxIiwic29ydE5vIjoxfSx7Im5hbWUiOiJUZW1wZXJhdHVyIG9tcsOlZGUiLCJ2YWx1ZSI6Ii03MCB0aWwgKzI1MMKgwrBDIiwic29ydE5vIjoyfSx7Im5hbWUiOiJUZW1wZXJhdHVyIGtvZWZmaWNpZW50IiwidmFsdWUiOiLOsSA9IDMuODUwIMOXIDEwLTPCoMKwQy0xIChtZWxsZW0gMCBvZyAxMDDCoMKwQykiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IlRpbHNsdXRuaW5nIiwidmFsdWUiOiJHdWxkYmVsYWd0IG5pa2tlbGxvZGRla29udGFrdCwgdHlra2Vsc2UgYWYgbmlra2VsbGFnIOKJpS0xLcK1bSwgZ3VsZCDiiaUtNDAtbm0sIGxvZGJhcmhlZCBpIGhlbmhvbGQgdGlsIElFQyAvIERJTi1FTi02MDA2OC0yLTU4Iiwic29ydE5vIjo0fSx7Im5hbWUiOiJCZWFyYmVqZG5pbmciLCJ2YWx1ZSI6IlJlZmxvdyBsb2RuaW5nIiwic29ydE5vIjo1fSx7Im5hbWUiOiJNZXRhbGxpc2VyZXQgYmFnc2lkZSIsInZhbHVlIjoiTmlra2VsL2d1bGQiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkZvcmRlbGUiLCJ2YWx1ZSI6IkxvZGRlYmFyIGJhZ3NpZGUgZm9yIGJlZHJlIHRlcm1pc2sga29udGFrdCwgdGlsIHRyYW5nZSBwbGFkc2ZvcmhvbGQsIFNNRC1zdMO4cnJlbHNlIDA4MDUsIGtvbnRha3QgcMOlIMOpbiBzaWRlIChmbGlwIGNoaXAtZGVzaWdudHlwZSksIG1lZ2V0IHJlbnQgb2cgasOmdm50IGtvbnRha3RsYWcgZm9yIGJlZHJlIGxvZGRlZm9yYmluZGVsc2UsIGjDuGogbcOlbGVuw7hqYWd0aWdoZWQsIGjDuGogbGFuZ3RpZHNzdGFiaWxpdGV0LCBzdGFuZGFyZCBub21pbmVsbGUgdsOmcmRpZXIgb2cgdG9sZXJhbmNlciwgaHVydGlnIHJlc3BvbnMiLCJzb3J0Tm8iOjd9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNoaXAiLCJkZXNjcmlwdGlvbiI6IkxvZGRlIGJhciBtZXRhbGxpc2VyZXQgYmFnYmVrbMOmZG5pbmciLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLXN1Y2Nlc3MiLCJkZXNjcmlwdGlvbiI6IlRpbCBiZWdyw6Zuc2VkZSBwbGFkc2ZvcmhvbGQiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1hc3N6ZWljaG51bmciLCJkZXNjcmlwdGlvbiI6IlNNRC1zdMO4cnJlbHNlIFNNRCAwODA1IiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IkxvZGRlbGlnIG1ldGFsbGlzZXJldCBiYWdzaWRlIiwic29ydE5vIjowfSx7InRleHQiOiJEaXJla3RlIHRlcm1pc2sga29udGFrdCIsInNvcnRObyI6MX0seyJ0ZXh0IjoiQ3lrbHVzc3RhYmlsaXRldCB2ZWQgaMO4amUgdGVtcGVyYXR1cmVyIiwic29ydE5vIjoyfV19
title
Icon
icon-chip
Description
Lodde bar metalliseret bagbeklædning
Icon
icon-success
Description
Til begrænsede pladsforhold
Icon
icon-masszeichnung
Description
SMD-størrelse SMD 0805
title
Tekniske data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1234240
Design type
SMDFCB-L-AuNi
Standard
DIN EN IEC 60751
Temperatur område
-70 til +250 °C
Temperatur koefficient
α = 3.850 × 10-3 °C-1 (mellem 0 og 100 °C)
Tilslutning
Guldbelagt nikkelloddekontakt, tykkelse af nikkellag ≥-1-µm, guld ≥-40-nm, lodbarhed i henhold til IEC / DIN-EN-60068-2-58
Bearbejdning
Reflow lodning
Metalliseret bagside
Nikkel/guld
Fordele
Loddebar bagside for bedre termisk kontakt, til trange pladsforhold, SMD-størrelse 0805, kontakt på én side (flip chip-designtype), meget rent og jævnt kontaktlag for bedre loddeforbindelse, høj målenøjagtighed, høj langtidsstabilitet, standard nominelle værdier og tolerancer, hurtig respons
