Contexte

La compagnie d'électricité équatorienne CELEC EP exploite plusieurs centrales hydroélectriques sur le Rio Mazar, un affluent du Rio Paute, dans la province de Cañar en Équateur. Long de 28 km, ce cours d'eau prend sa source à environ 3 850 m d'altitude avant de traverser une région montagneuse régulièrement exposée à des conditions météorologiques extrêmes.

Parmi les installations alimentées par le Rio Mazar, la centrale d'Alazán produit à elle seule 6,2 MW sur les 20,8 MW générés par l'ensemble des centrales situées le long du cours d'eau.

Lors de fortes intempéries, l'eau peut transporter d'importantes quantités de sédiments. Cette augmentation de la turbidité entraîne un risque accru d'usure prématurée des turbines et de perturbations du fonctionnement de la centrale.

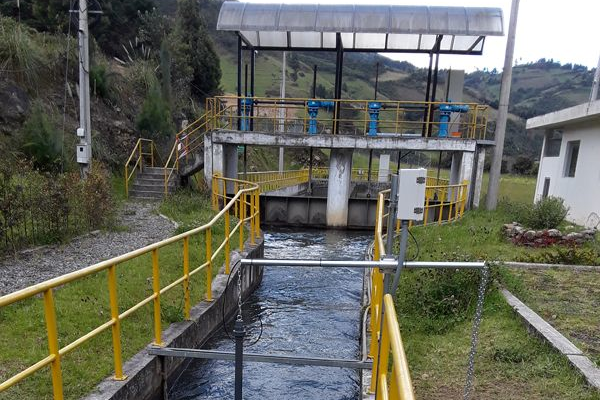

Pour prévenir ces risques, la mesure en continu de la turbidité de l'eau dans le canal d'amenée est essentielle. Associée à l'installation d'un transmetteur de mesure résistant aux conditions extérieures, elle permet d'optimiser les opérations de maintenance, le nettoyage du dessableur et l'exploitation globale de l'installation.

Caractéristiques de la solution

Le projet a été réalisé par Swissesor, représentant de JUMO en Équateur, sous la supervision de son directeur général, M. Michael Wohlend (Dipl.-Ing.). La solution mise en œuvre associe le capteur de turbidité numérique JUMO ecoLine NTU et le convertisseur de mesure JUMO AQUIS 500 RS, afin d'assurer une surveillance fiable de la turbidité de l'eau dans la centrale hydroélectrique.

Positionné en amont des turbines, le capteur de turbidité numérique JUMO ecoLine NTU mesure en continu la turbidité de l'eau acheminée vers la centrale hydroélectrique. Cette surveillance permet de détecter rapidement les variations de charge en sédiments susceptibles d'accélérer l'usure des équipements. Conçu pour les conditions d'exploitation difficiles, le capteur peut être utilisé dans des débits allant jusqu'à 3,44 m³/s. Sa technologie de mesure par lumière diffusée à 90° garantit des mesures précises sur une large plage d'application.

Les données de mesure sont traitées directement par le JUMO ecoLine NTU, puis transmises au JUMO AQUIS 500 RS via une interface RS485 et le protocole Modbus RTU, reconnu pour sa résistance aux interférences. Elles sont ensuite intégrées au système SCADA de la centrale pour une surveillance en temps réel de la qualité de l'eau. Installé dans une armoire de commande, le JUMO AQUIS 500 RS dispose d'un boîtier étanche conforme à la norme IP67, garantissant un fonctionnement fiable même dans les conditions climatiques exigeantes des Andes équatoriennes.

Bilan du projet

Le client recherchait une solution fiable pour surveiller en continu la qualité de l'eau et transmettre les valeurs de turbidité en temps réel. Grâce à la combinaison du capteur de turbidité JUMO ecoLine NTU et du convertisseur de mesure JUMO AQUIS 500 RS, Swissesor, partenaire de JUMO en Équateur, a pleinement répondu à ces exigences. La solution assure une mesure précise, une transmission robuste des données et une intégration fiable au système de supervision de la centrale.
