Overview
title
Produkt Details
SKU
705020
Name

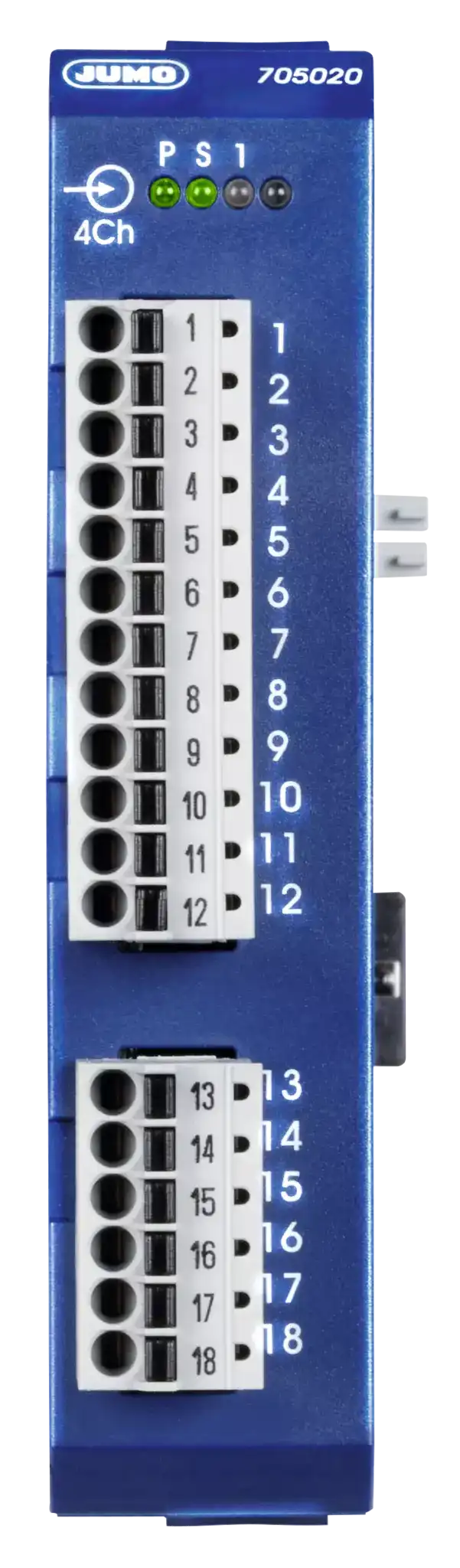

JUMO mTRON T
Description
The analog input module 4-channel has 4 universal analog inputs with galvanic isolation. The digitized input values/states are available in the system for further processing.
Short Description
Analog input module 4-channel
Price
€415.82
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTM3MDUiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6Ik1lYXN1cmVtZW50IGlucHV0cyIsInZhbHVlIjoiNCB1bml2ZXJzYWwsIGhpZ2gtcXVhbGl0eSwgdXNlciBjb25maWd1cmFibGUgYW5hbG9nIGlucHV0cyBmb3IgUlREIHRlbXBlcmF0dXJlIHByb2JlcywgcmVzaXN0YW5jZSB0cmFuc21pdHRlcnMsIHRoZXJtb2NvdXBsZXMsIGFuZCBzdGFuZGFyZCBzaWduYWxzIChjdXJyZW50IDAoNCkgdG8gMjDCoG1BLCB2b2x0YWdlIDAoMikgdG8gMTDCoFYsIEEvRCBjb252ZXJ0ZXIgMTYtYml0IHJlc29sdXRpb24pLCAxIGRpZ2l0YWwgaW5wdXQiLCJzb3J0Tm8iOjB9LHsibmFtZSI6IlNwZWNpYWwgZmVhdHVyZXMiLCJ2YWx1ZSI6IlN3aXRjaGluZyBzdGF0dXNlcyBhcmUgdmlzdWFsaXplZCB3aXRoIExFRHMsIGF1dG9tYXRpYyBjb25maWd1cmF0aW9uIGFmdGVyIHJlcGxhY2VtZW50IG9mIHRoZSBtb2R1bGUgaW5zZXJ0IChob3Qgc3dhcCBjYXBhYmxlKSwgY29ubmVjdGlvbiBvZiBpbnB1dHMgb24gdGhlIGZyb250LCBmYXN0IHdpcmluZyBvZiBvcGVyYXRpbmcgdm9sdGFnZSBhbmQgc3lzdGVtIGJ1cyBwcm92aWRlZCBieSBzaW1wbGUgbW9kdWxlIGNvbm5lY3Rpb24gcHJpbmNpcGxlLCBhbGwgaW5wdXRzIGFyZSBnYWx2YW5pY2FsbHkgaXNvbGF0ZWQgZnJvbSBlYWNoIG90aGVyLCBjdXN0b21lci1zcGVjaWZpYyBsaW5lYXJpemF0aW9uIHBvc3NpYmxlLCBsaW1pdCB2YWx1ZSBtb25pdG9yaW5nIGZ1bmN0aW9uIiwic29ydE5vIjoxfSx7Im5hbWUiOiJGZWF0dXJlcyIsInZhbHVlIjoiQWxsIGlucHV0cyBhcmUgZ2FsdmFuaWNhbGx5IGlzb2xhdGVkIGZyb20gb25lIGFub3RoZXIsIGN1c3RvbWVyLXNwZWNpZmljIGxpbmVhcml6YXRpb24gcG9zc2libGUsIGxpbWl0IHZhbHVlIG1vbml0b3JpbmcgZnVuY3Rpb24iLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkRpbWVuc2lvbnMgKFfCoMOXwqBIwqDDl8KgRCkiLCJ2YWx1ZSI6IjIyLjXCoG1twqDDl8KgMTAzLjYgbW3CoMOXwqAxMDEuNSBtbSAod2l0aG91dCBjb25uZWN0aW9uIGVsZW1lbnRzKSIsInNvcnRObyI6M30seyJuYW1lIjoiQ29ubmVjdGlvbnMiLCJ2YWx1ZSI6IlJlbW92YWJsZSB0ZXJtaW5hbCBzdHJpcHMgd2l0aCBQVVNIIElOIHRlY2hub2xvZ3kiLCJzb3J0Tm8iOjR9LHsibmFtZSI6IkhvdXNpbmciLCJ2YWx1ZSI6IlBsYXN0aWMgaG91c2luZyBmb3IgRElOLXJhaWwgbW91bnRpbmcgaW4gdGhlIGNvbnRyb2wgY2FiaW5ldCIsInNvcnRObyI6NX0seyJuYW1lIjoiUHJvdGVjdGlvbiB0eXBlIiwidmFsdWUiOiJJUDIwIiwic29ydE5vIjo2fSx7Im5hbWUiOiJBbWJpZW50IHRlbXBlcmF0dXJlIiwidmFsdWUiOiItMjAgdG8gKzU1wqDCsEMiLCJzb3J0Tm8iOjd9LHsibmFtZSI6IlZvbHRhZ2Ugc3VwcGx5IiwidmFsdWUiOiJEQ8KgMjTCoFYgKzI1Ly0yMMKgJSIsInNvcnRObyI6OH0seyJuYW1lIjoiQXBwcm92YWxzIiwidmFsdWUiOiJVTCwgbWV0cm9sb2dpY2FsIGNlcnRpZmljYXRlLCBETlYgR0wsIEFNUzI3NTAvQ1FJLTkgKGV4dHJhIGNvZGUpIiwic29ydE5vIjo5fV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi1hbnNjaGx1ZXNzZSIsImRlc2NyaXB0aW9uIjoiR2FsdmFuaWNhbGx5IGlzb2xhdGVkIGFuYWxvZyBpbnB1dHMiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWFycm93LXJpZ2h0LWJsdWUiLCJkZXNjcmlwdGlvbiI6IkN1c3RvbWVyLXNwZWNpZmljIGxpbmVhcml6YXRpb24iLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWRhbmdlciIsImRlc2NyaXB0aW9uIjoiTGltaXQgdmFsdWUgbW9uaXRvcmluZyBmdW5jdGlvbnMiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoiNCB1bml2ZXJzYWwgYW5hbG9nIGlucHV0cyIsInNvcnRObyI6MH0seyJ0ZXh0IjoiMTYtYml0IEEvRCBjb252ZXJ0ZXIiLCJzb3J0Tm8iOjF9LHsidGV4dCI6IjEgZGlnaXRhbCBpbnB1dCBEQyAwLzI0wqBWIiwic29ydE5vIjoyfV19
title
Icon
icon-anschluesse
Description
Galvanically isolated analog inputs
Icon
icon-arrow-right-blue
Description
Customer-specific linearization
Icon
icon-danger
Description
Limit value monitoring functions
title
Technical data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=13705
Measurement inputs
4 universal, high-quality, user configurable analog inputs for RTD temperature probes, resistance transmitters, thermocouples, and standard signals (current 0(4) to 20 mA, voltage 0(2) to 10 V, A/D converter 16-bit resolution), 1 digital input
Special features
Switching statuses are visualized with LEDs, automatic configuration after replacement of the module insert (hot swap capable), connection of inputs on the front, fast wiring of operating voltage and system bus provided by simple module connection principle, all inputs are galvanically isolated from each other, customer-specific linearization possible, limit value monitoring function
Features
All inputs are galvanically isolated from one another, customer-specific linearization possible, limit value monitoring function
Dimensions (W × H × D)
22.5 mm × 103.6 mm × 101.5 mm (without connection elements)
Connections
Removable terminal strips with PUSH IN technology
Housing
Plastic housing for DIN-rail mounting in the control cabinet
Protection type
IP20
Ambient temperature
-20 to +55 °C
Voltage supply
DC 24 V +25/-20 %
Approvals
UL, metrological certificate, DNV GL, AMS2750/CQI-9 (extra code)
