Pascal (Pa) je osnovna jedinica za tlak u SI. U slučaju primjene sile gravitacije F = 1N na površinu od 1 m2 (vrijednost 1N odgovara sili definiranoj kao jedinica mase od 1 kilograma pomnoženoj s ubrzanjem uslijed gravitacije g = 10m/s2 ), tlak će biti 1 Pascal (Pa). *
Pascal kao jedinica tlaka koristi se za određivanje atmosferskog tlaka.
U daljnjem dijelu članka koriste se kratice koje predstavljaju tlak MPa i hPa, što znači sukcesivno megapaskal, tj. 10^6 Pa i hektopaskal, tj. 10^2 Pa = 100 Pa.
Jedinica koja se obično koristi iz praktičnih razloga je bar (bar). U daljenjem tekstu je prikazana pretvorba 1 bara u odgovarajući tlak u Pa.
Gore navedene transformacije pokazuju da je Pascal (Pa) premala jedinica atmosferskog tlaka za većinu tehničkih primjena.

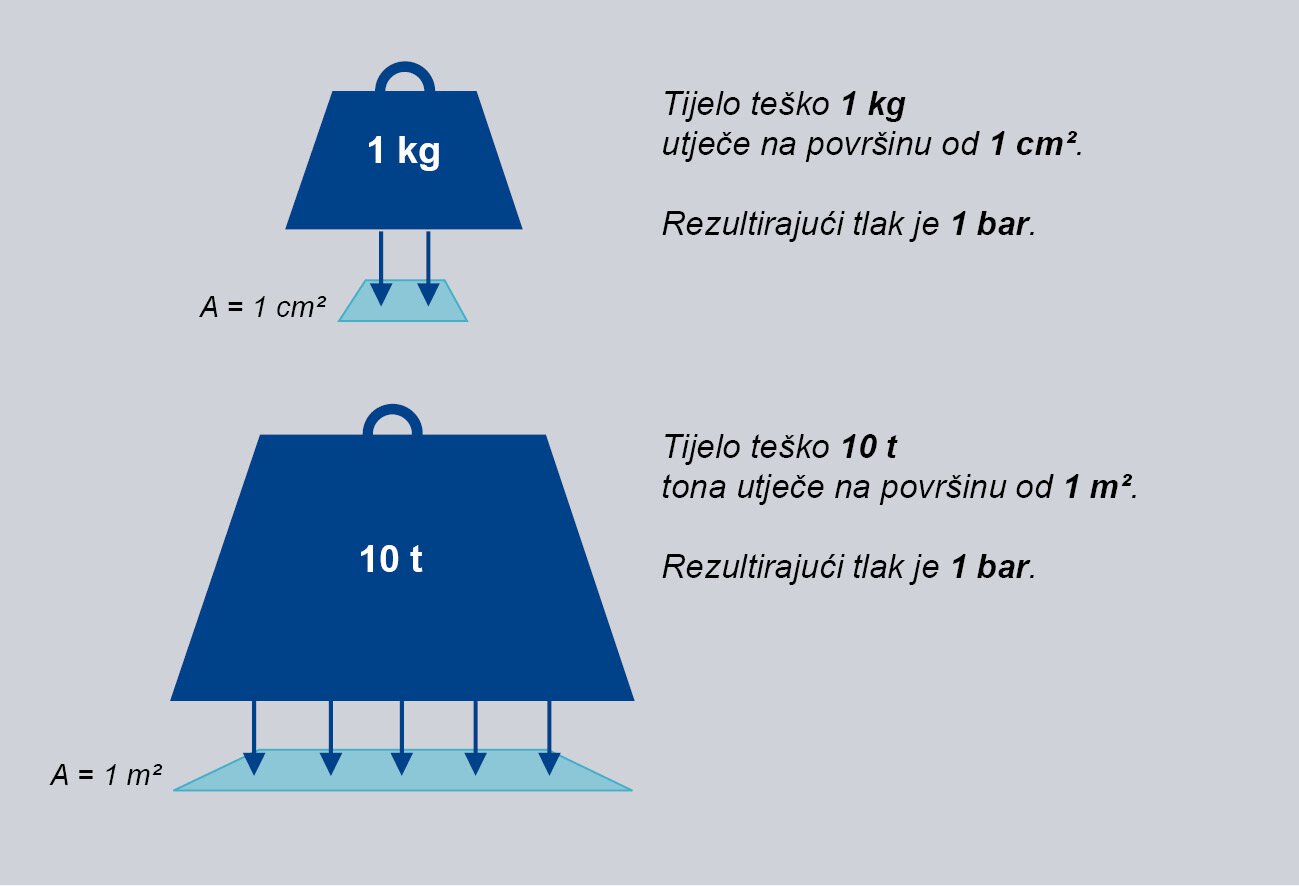

1 bar približno odgovara pritisku koji vrši masa od 1 kg na površinu od 1 cm2 ili 10 t po 1 m2 .
Zakonski ovlaštena bar jedinica zamijenila je prethodno korištene jedinice za atm tlak 1978. godine. Trenutno se ove jedinice ne mogu koristiti.
Tehnička atmosfera (at) definira se kao vrijednost tlaka u podnožju vodenog stupca visokog 10 metara. Uz gustoću od ρ = 1 kg / dm3 i gravitacijsko ubrzanje g = 9,80665 m / s2 vrijedi jednakost:
Tehnička atmosfera (at) do 1978. bila je široko korištena u tehničkim primjenama.
Fizička atmosfera
Referentna točka za jedinicu tlaka, a to je fizička atmosfera (atm), je prosječni atmosferski tlak na razini mora na Zemlji. Štoviše, tlak od 1 atm odgovara visini od 760 mm žive u živinom barometru i sljedeći je:
Fizička atmosfera jedinice (atm):
Snažno povezan s jedinicom atm je Tor (Tr). Naziv ove jedinice tlaka koja nije SI dolazi od imena poznatog talijanskog fizičara i matematičara Evangelista Torriciellea. Godine 1643. proveo je pokus koji je postao temelj za izum živinog barometra. 1 Tr je približno jednak pritisku koji vrši 1 mm žive.
Jedinica za tlak Tor (Tr):
Tlak koji vrši 1 milimetar žive gustoće od 13,5951 g/cm³ i ubrzanja uslijed gravitacije od 9,80665 m/s². Unatoč godinama od izuma prvog živinog barometra, ova jedinica se još uvijek koristi.
Jedinica tlaka mmHg:
Milimetar žive kao i Pascal su jedinice hidrostatskog tlaka.
Kao kuriozitet vrijedi spomenuti da jedinica milimetra žive u medicini opisuje krvni tlak. Slična primjena pronađena je i u nekadašnjoj jedinici tlaka, a to je milimetar vodenog stupca (mmH2O).
Funtapo kvadratnom inču
Od gore navedenog, samo su bar i Pascal navedeni u Međunarodnom sustavu jedinica (SI). U SAD-u se jedinice koje se odnose na metrički sustav koriste u ekonomskom i tehničkom kontekstu. Međutim, relevantne informacije o specifikacijama proizvoda ili tehničkim listovima obično se daju u psi (funtima po kvadratnom inču).
Jedinica tlaka psi:
Ovisno o mjestu i svrsi mjerenja tlaka, koristit će se različite jedinice tlaka. Isti podaci u SAD-u koji se odnose na npr. mehanička naprezanja koja se javljaju u određenom elementu uređaja prikazat će se pomoću drugih jedinica nego što bi to bio slučaj u Hrvatskoj. Jedinica za naprezanje u SI je pascal (Pa). Nasuprot tome, uobičajena jedinica u SAD-u je funta po kvadratnom inču (psi).
Koristeći sljedeće odnose, moguće je jednostavno pretvoriti jedinica tlaka iz jedne u drugu
Legenda:
Primjer pretvorbe jedinica tlaka može biti specifikacija uređaja za mjerenje tlaka, kao što je transmiter tlaka, npr. JUMO TAROS S47 P. U izvedbi s mjernim područjem od 0 do 6 bara relativnog tlaka tlak pucanja je 60 bara. To znači da pri tlaku od 60 bara = 6MPa = 61,183 i pri = 59,215 atm = 870,226 psi = 37503,18 mmHg dolazi do nepovratnih oštećenja uređaja.
Također je vrijedno spomenuti uređaj namijenjen mjerenju tlaka, kao što je pretvarač diferencijalnog tlaka , npr. senzor tlaka za neagresivne plinove. Ulazni tlak je između 0 i 5 mbara. To znači da je maksimalna razlika tlaka koju senzor može detektirati iznosi 5mbar = 10 -3 Pa = 1 hPa = 0,0051 at = 0,00493 atm = 0,0725 psi.
