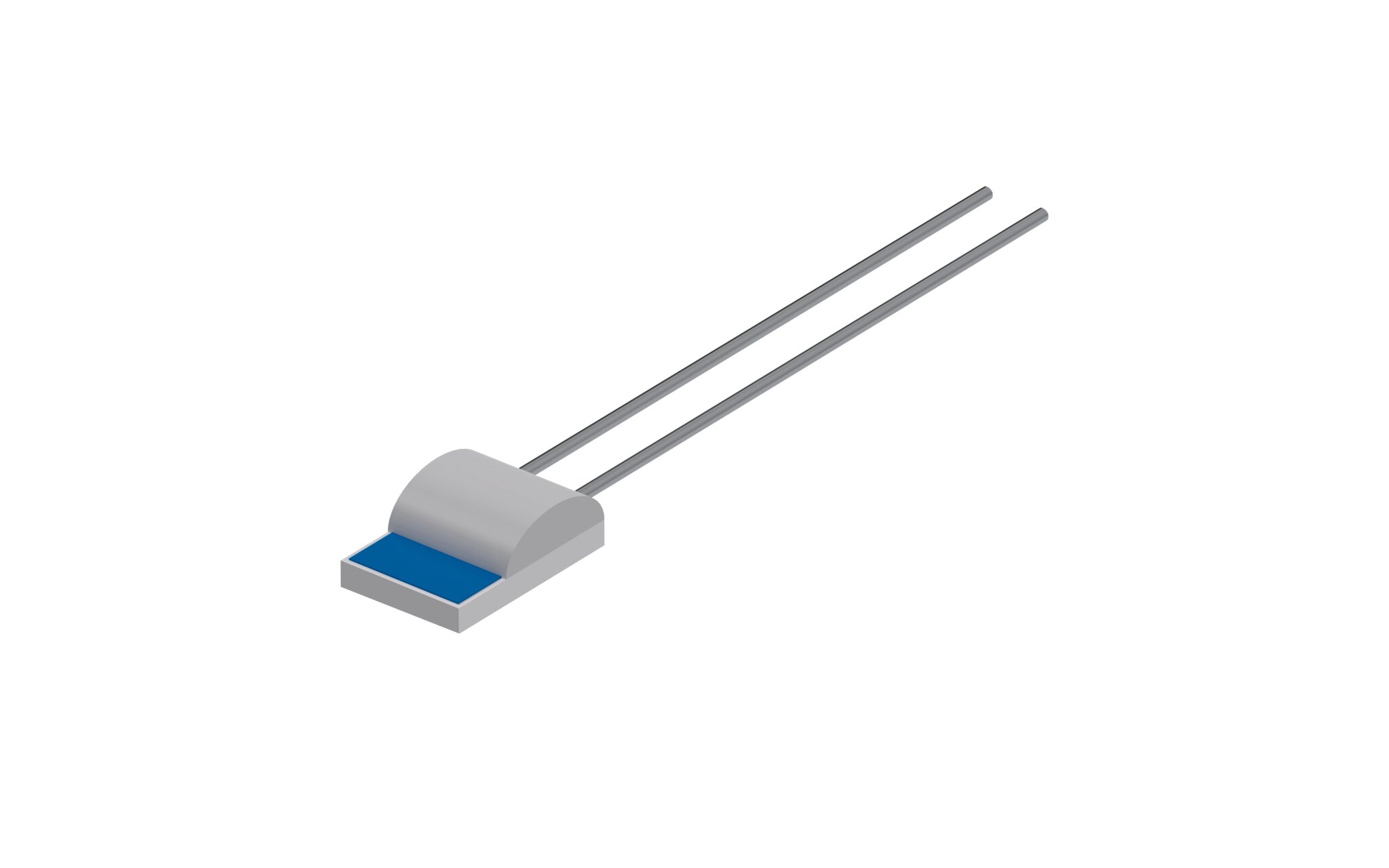

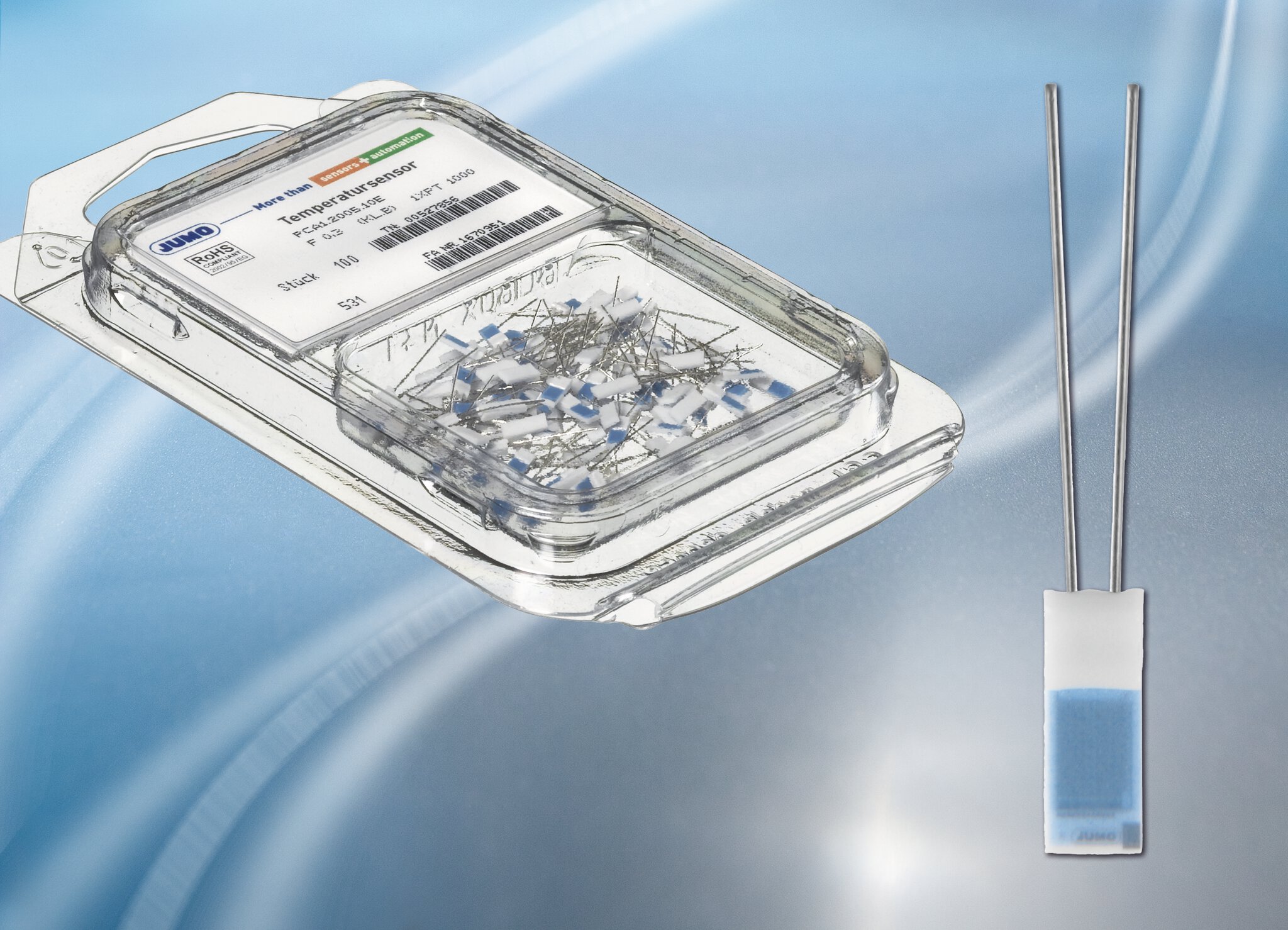

Pt100/Pt1000 con fili di collegamento PCW

I sensori di temperatura JUMO con chip di platino cablati sono disponibili per diverse temperature. Nell'intervallo di temperatura medio fino a 550 °C, sono disponibili varianti standard con fili avvolti in platino (tipo di design PCW-M-PtNi), che possono essere ulteriormente lavorati utilizzando molte tecniche di giunzione comuni. Per l'intervallo di temperatura fino a 500 °C, offriamo un'alternativa economica con fili di collegamento in nichel placcato oro (tipo di esecuzione PCW-M-AuNi), che possono anche essere saldati. Il tipo di esecuzione PCW-H-Pd è disponibile per applicazioni complesse con temperature di esercizio fino a 600 °C.

Sensori di temperatura PCW per requisiti speciali

Il tipo di design compatto PCWR ha fili di collegamento che arrivano al centro del sensore. Di conseguenza, è particolarmente adatto per gli spazi ristretti o per i progetti di sonde speciali. La variante PCWRB è dotata di una metallizzazione in nichel-oro saldabile sul coperchio posteriore. Attraverso la metallizzazione è possibile stabilire un contatto termico diretto con un altro corpo mediante una connessione a saldare, ottenendo così un tempo di risposta rapido. Una delle applicazioni più diffuse è la misurazione calorimetrica del flusso. Il tipo di design PCWC offre una protezione speciale contro l'umidità e la condensa grazie a un rivestimento epossidico. I sensori sono ideali per le sonde nel campo del riscaldamento, del condizionamento e della ventilazione.

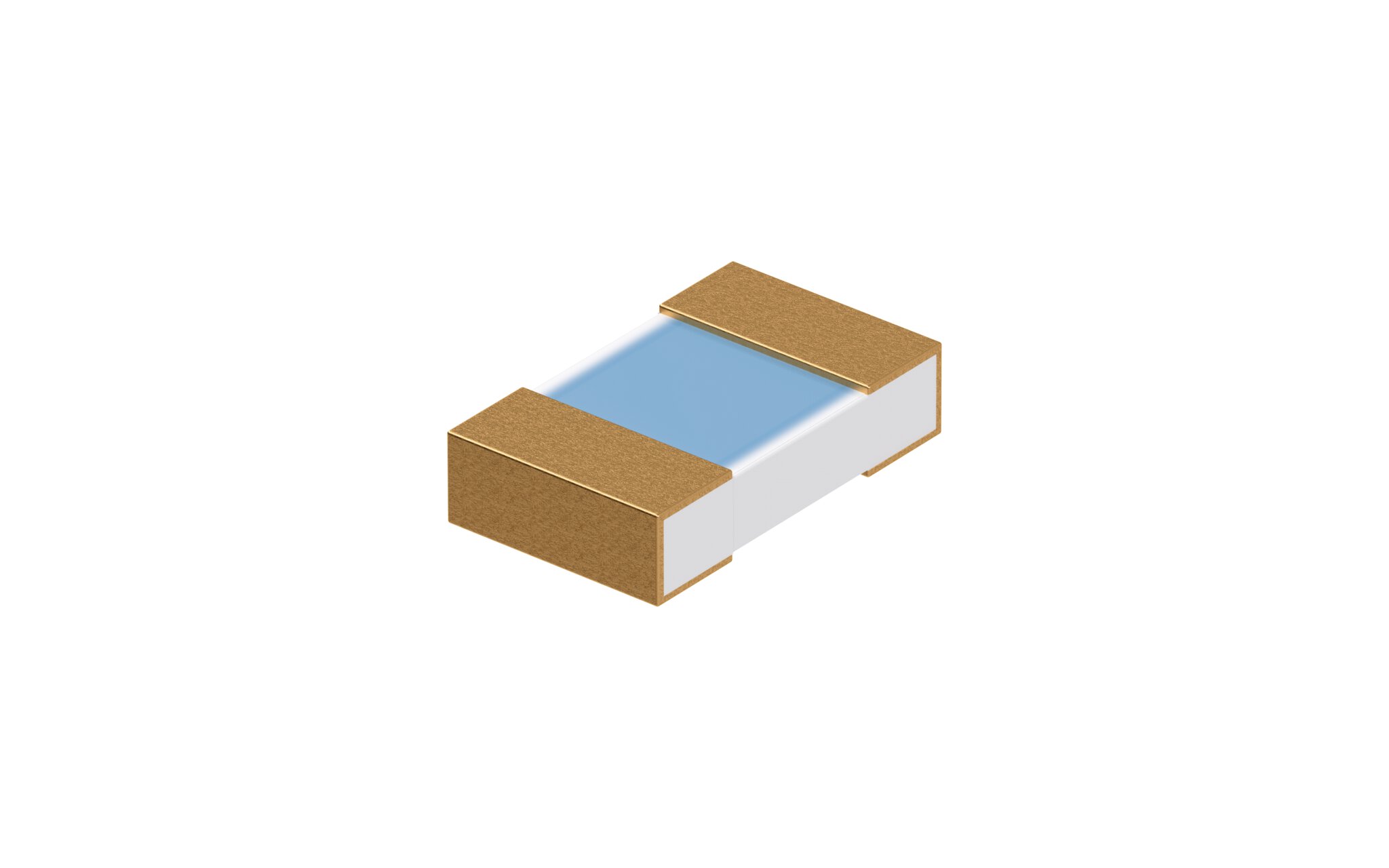

Pt100/Pt1000: sensori di temperatura a chip di platino SMD

I sensori di temperatura a chip di platino JUMO con design SMD sono realizzati con un processo di produzione brevettato con uno strato di nichel placcato in oro. Di conseguenza, è possibile ottenere eccellenti risultati di lavorazione, un alto grado di resistenza ai cicli di temperatura e un'elevata stabilità di stoccaggio. I contatti a saldare sono completamente privi di fosforo, zolfo o altre impurità e garantiscono eccellenti connessioni a saldare. I sensori di temperatura al platino sono ottimi per la lavorazione nei processi di saldatura a riflusso.

Sensori di temperatura SMD in 3 versioni

I sensori sono disponibili di default in 3 tipi di design e si differenziano principalmente per la versione dei contatti di saldatura. Il tipo di design SMD ha un contatto sul retro (contatto avvolgente), mentre il contatto di saldatura sul tipo di design SMDFC (flip chip) è su un lato. Inoltre, la variante SMDFCB è disponibile con una copertura posteriore metallizzata saldabile.

Qualification according to AEC-Q200

The AEC-Q200 specifies electrical standards and test procedures for use in the harsh automotive environment. It provides evidence of the reliability and quality of electrical components. Selected SMD sensors from JUMO are qualified according to the standard, so that efforts for further qualification tests at the component level are reduced.

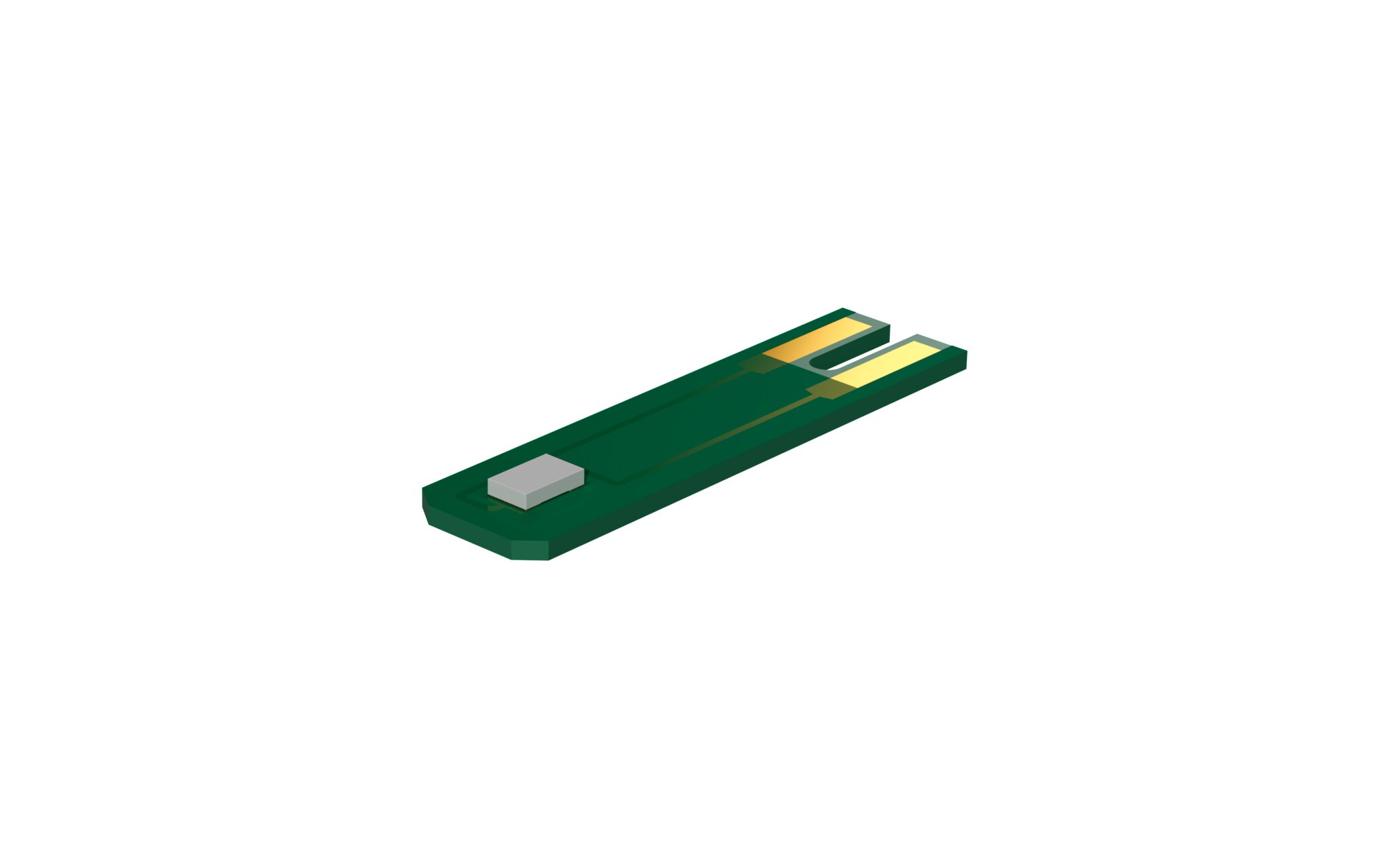

Per circuiti stampati assemblati

Offriamo anche inserti di misura preassemblati per PCB per sensori di temperatura. Se è necessario un layout specifico per l'applicazione, saremo lieti di supportarvi con una soluzione personalizzata per la vostra applicazione. Non esitate a contattarci!
