Indice

Cosa occorre tenere in considerazione per l'ottimizzazione del regolatore?

Nella maggior parte dei casi è sufficiente utilizzare le impostazioni di fabbrica per la messa in servizio/avvio.
Se queste impostazioni non corrispondono al comportamento di regolazione desiderato, si consiglia di modificare un solo parametro alla volta. Se il comportamento di regolazione non migliora, ripristinare il parametro modificato in precedenza prima di passare a quello successivo.
Per i rispettivi parametri, fare riferimento alle istruzioni per l'uso, capitolo 22.1, Programmazione del regolatore (livello parametri).

Sul dispositivo compare il messaggio di errore “ERR”.

La calibrazione della costante relativa della cella o la determinazione del coefficiente di temperatura del mezzo da misurare è stata completata con un errore. I dati precedenti vengono salvati.
Vengono visualizzati i dati di fabbrica (Cella = 100%, ALPH= 2,3).
Per risolvere il messaggio di errore “ERR”, modificare manualmente i due parametri utilizzando la tastiera (ad esempio, modificare di una cifra verso l'alto o verso il basso e confermare con il tasto PGM) o ricalibrare il sistema.

È richiesta un'uscita del valore effettivo - Cosa occorre tenere presente?

Assicurarsi che il dispositivo sia dotato della rispettiva uscita analogica. A tal fine, controllare la designazione del tipo del dispositivo.
Fare riferimento al capitolo 4.1, Spiegazione dei tipi, nelle istruzioni per l'uso.

Livello di configurazione C213 - Altre uscite I è impostato.
L'uscita del valore effettivo 2 è impostata nel livello di configurazione C214 - Altre uscite II.
La scala è impostata nei parametri SOL e SOH.

Non è possibile modificare le impostazioni nel livello dei parametri e nel livello di configurazione.

Per poter effettuare le impostazioni nei due livelli, inserire prima il rispettivo CODICE di attivazione.
Situazione iniziale > Modalità di misurazione > Premere ripetutamente il tasto PGM fino a quando non appare CODE. Impostare il CODICE corrispondente premendo i tasti SU/GIÙ. Premere il tasto PGM per confermare.
Il display torna a 0000. Ora è possibile selezionare il livello corrispondente (parametro). Il codice è stato inserito correttamente quando il punto decimale lampeggia durante l'inserimento.

"<table class=\"table jumo-table\" dir=\"ltr\"><colgroup><col><col></colgroup><tbody><tr dir=\"ltr\"><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Function</span></p></th><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Code</span></p></th></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Unlock the operator level, CAL and manual activation of Hold.</span></p></td><td ><p class=\"\"><span >0110</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Unlock the operator and parameter level.</span></p></td><td ><p class=\"\"><span >0220</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Unlock all levels.</span></p></td><td ><p class=\"\"><span >0300</span></p></td></tr><tr><td ><p class=\"\"><br></p></td><td ><p class=\"\"><br></p></td></tr></tbody></table>"

È possibile modificare il comportamento di commutazione di N/C / N/O

L'impostazione N/O / N/C per i due contatti K1 e K2 può essere modificata nel livello di configurazione al punto C212 (uscite del controller).
Entrambi i contatti sono impostati in fabbrica su NOC.
NOC: (N/O) L'uscita corrispondente è attiva (chiusa) fintanto che la condizione di commutazione è soddisfatta.
NCC: (N/C) L'uscita corrispondente è attiva (chiusa) fintanto che la condizione di commutazione non è soddisfatta.

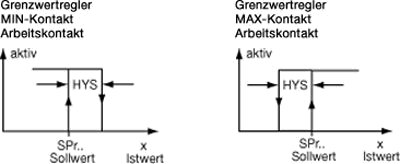

Cosa significa contatto Min/Max?

Il livello di configurazione C212 (uscite del controller) può essere utilizzato per modificare il comportamento Min/Max dei due contatti K1 e K2.
Contatto MIN: la condizione di commutazione è soddisfatta quando il valore effettivo è inferiore al valore di setpoint.
Contatto MAX: la condizione di commutazione è soddisfatta quando il valore effettivo supera il valore di setpoint.

Come verificare il corretto funzionamento (visualizzazione del valore effettivo) del dispositivo e del cavo coassiale?

Il valore Redox può anche essere preimpostato con un simulatore di pH come per la misurazione del pH. Il valore redox può quindi essere letto da una tabella contenuta nelle istruzioni per l'uso del simulatore. Se il simulatore non è disponibile, è possibile alimentare direttamente la tensione all'ingresso del dispositivo (presa BNC) e, per controllare il cavo coassiale, all'estremità del cavo.
Il valore Rd può essere letto sul dispositivo in base alla tensione.
Il dispositivo dovrebbe avere le impostazioni di fabbrica e non dovrebbe visualizzare alcun messaggio di errore.

"<table class=\"table jumo-table\" dir=\"ltr\"><colgroup><col><col></colgroup><tbody><tr dir=\"ltr\"><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >pH value</span></p></th><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Voltage</span></p></th></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >2 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >+295,8 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >4&nbsp;pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >+177,48 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >7&nbsp;pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >0 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >10&nbsp;pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >-177,48 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >10&nbsp;pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >-295,8 mV</span></p></td></tr></tbody></table>"

Come avviare il processo di calibrazione?

Per poter avviare la calibrazione, attivare il controller.
Situazione iniziale > Modalità di misurazione > Premere ripetutamente il tasto PGM fino a quando non appare CODE > Immettere 0300 e confermare con PGM > Premere una volta il tasto Exit > Premere contemporaneamente i tasti PGM + Down.
Nella parte superiore del display (rosso) compare la temperatura 25,0, nella parte inferiore (verde) compare °C, il punto decimale nella parte inferiore del display lampeggia.
