측정 데이터 수집 및 분석

인더스트리는 인더스트리 4.0 혁명으로 접어들고 있으며, 그 중 하나가 사물 인터넷(IoT)입니다. 이것은 정보를 디지털로 전송하는 상호 연결된 개체 및 장치의 시스템입니다. 사물 인터넷의 사용이 증가하면서 가스 및 전기를 포함한 많은 산업에서 디지털화가 크게 증가했습니다. IoT 통신 네트워크를 통해 네트워크 사업자와 에너지 회사는 최신 에너지 서비스를 제공할 수 있습니다. 디지털화는 또한 하이브리드 클라우드 인프라로 확장되어 빅 데이터 및 IoT 기능을 사용하여 점점 더 유연하고 효율적인 방식으로 네트워크를 관리할 수 있습니다.

가스 시장의 스마트 기술

스마트 계량 장치에서 수집된 데이터는 다양한 분석에 사용될 수 있으며, 주요 작업 중 하나는 가스 소비자 행동을 모니터링하는 것입니다. 스마트 그리드는 가스 네트워크를 현대화하여 유틸리티 및 소비자에게 가스 소비를 효율적으로 관리할 수 있는 정보를 제공하는 핵심 기술입니다. 전 세계 에너지 회사들은 가스 소비를 자동으로 모니터링 및 제어하고, 새로운 비즈니스 모델을 개발하고, 자연 재해 발생 시 정전 및 대응 시간을 단축할 수 있는 스마트 그리드 기술에 점점 더 많은 투자를 하고 있습니다. 이러한 가정에 비추어 볼 때 중요한 측면은 전문 가스 체적 변환기의 신뢰할 수 있는 가스 체적 정보입니다.

가스 용적 변환기란 무엇입니까?

가스 용적 변환기는 기본 조건에 해당하는 조건에서 가스 계량기에 의해 측정된 증분 가스 용적을 계산, 합산 및 결정하는 가스 계량기에 연결된 외부 장치입니다. 가스 볼륨 변환기는 도매 가스 볼륨의 상업적 결제에 사용됩니다. 기본 조건은 측정된 가스의 부피가 변환되는 가스 조건입니다(예: 기본 온도 및 기본 압력). 베이스 조건은 0°C, 15°C, 20°C 및 101.325kPa의 베이스 압력 값에서 선택된 베이스 온도로 가정하며, 측정 조건에서 측정된 가스의 부피를 환산합니다. 측정 조건은 측정 지점에서 부피를 측정해야 하는 가스의 상태이며 이를 위해서는 측정된 가스의 온도와 압력을 측정할 필요가 있습니다. 적절한 온도 및 압력 센서. 이를 위해 절대 범위로 조정된 압력 센서와 Pt100 또는 Pt1000 온도 센서를 기반으로 하는 온도 센서가 사용됩니다. 다음과 같은 유형의 볼륨 변환 장치가 구분됩니다.

- 측정 온도의 기체 부피만을 기준 온도의 부피로 변환하는 것,

- 계량 압력의 가스 부피를 기본 압력의 부피로만 변환하는 가스 부피 변환기,

- 계량 온도 및 압력에서 기체의 부피를 기본 온도 및 압력의 부피로 변환하는 부피 변환기.

지능형 가스량 변환기의 설계

현대의 스마트 가스 용적 변환기에는 배터리 전원 공급 장치와 통합 GSM 모뎀이 있습니다. 그들은 가스 감소 및 계량 스테이션에서 회전식, 터빈 및 초음파 가스 계량기의 기본 조건에 대한 볼륨 보정을 제공합니다. 그들은 고급 측정 및 정착 장치이므로 MID 지침의 요구 사항을 완벽하게 충족합니다. 계량 조건에서 압력과 온도를 측정하려면 높은 정확도와 적절하게 선택된 측정 범위를 갖춘 신뢰할 수 있는 최고급 장치를 사용해야 합니다. 여기에서 JUMO 압력 트랜스미터와 온도 센서가 필요합니다.

JUMO 압력 셀(브리지 측정) 및 Pt100, Pt1000 백금 온도 측정 저항기

JUMO는 위에서 언급한 온도 센서 및 예를 들어 가스 부피 계산기에 사용되는 평평한 측정 셀이 있는 압력 트랜스미터를 포함하여 광범위한 측정 및 제어 장비를 제조하는 세계 선두 기업입니다. 이러한 장치의 제조업체는 종종 압력 트랜스미터의 측정 핵심인 셀(압력 브리지) 및 유사하게 온도 센서의 핵심인 Pt100 온도 측정 백금 저항과 같이 압력과 온도를 처리하는 생산 공정 요소에 통합합니다. .

백금 온도 센서의 설계 및 유형

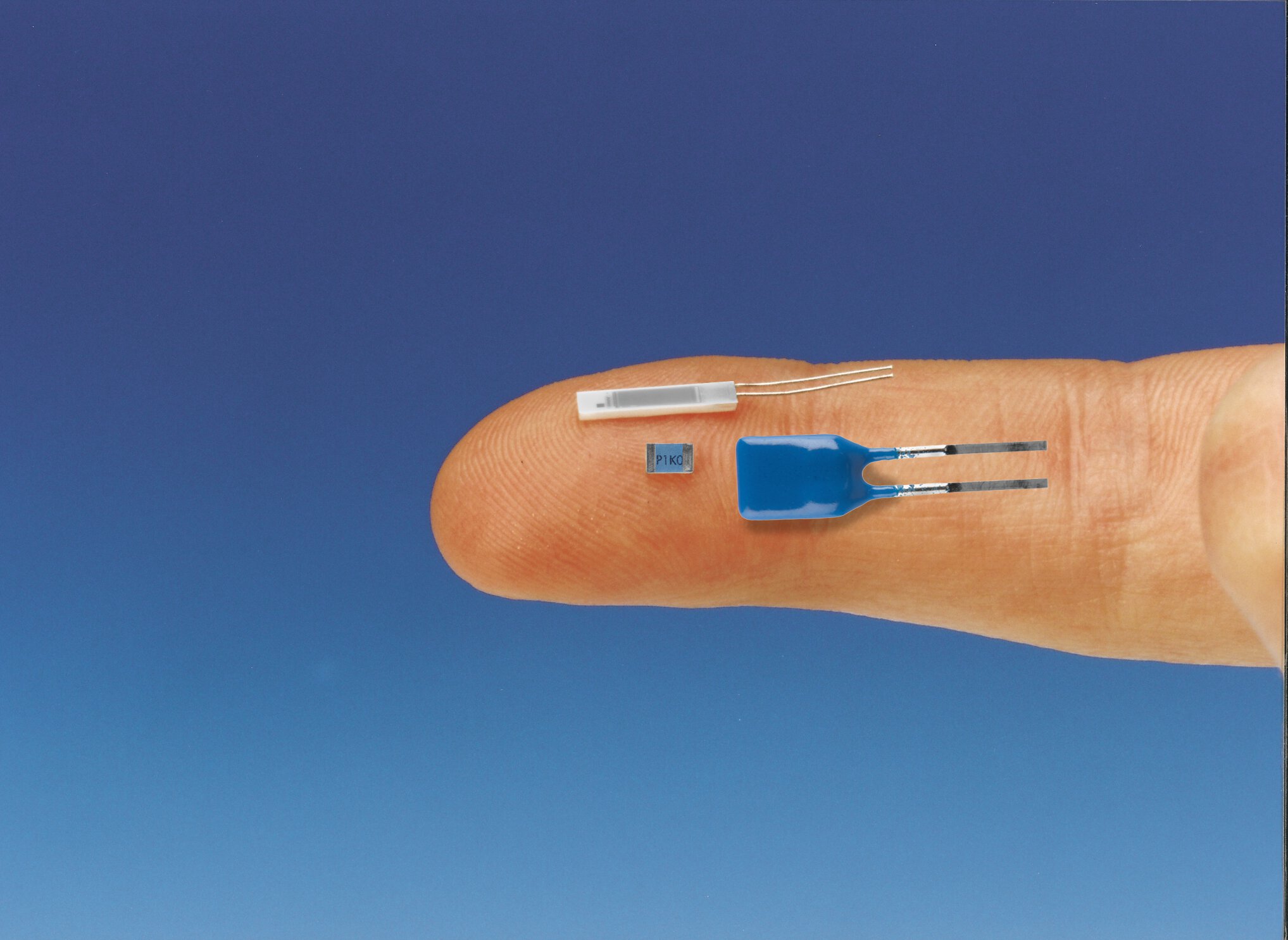

JUMO 제품 범위에는 다양한 공칭 값의 광범위한 백금 온도 저항 온도 센서가 포함됩니다. Pt100 및 Pt1000. 연간 수백만 개의 측정 저항기를 생산하는 당사는 세계 최고의 공급업체 중 하나입니다. 박막 기술이 적용된 고품질 백금 온도 센서는 뛰어난 정확도, 장기간 안정성 및 높은 유연성을 보장합니다. 또한 가장 높은 공차 등급과 같은 특정 애플리케이션 요구 사항을 충족하고 높은 장기 안정성을 제공합니다. 박막 센서는 스퍼터링에 의해 세라믹 캐리어에 적용된 활성층 역할을 하는 백금 층을 스퍼터링하여 만든 다음 포토 리소그래피에 의해 구불구불한 패턴으로 형성됩니다.

이 유형의 저항은 산업에서 사용되는 온도 센서의 주요 부분을 형성합니다. 압력과 같은 외부 영향으로부터 이러한 유형의 센서를 보호하는 스테인리스 스틸 덮개에 배치됩니다. 그 결과 최대 450bar의 상대 압력으로부터 온도 센서를 보호하는 저항이 생깁니다.

OEM 압력 센서 제작 방식 - 실리콘 구조

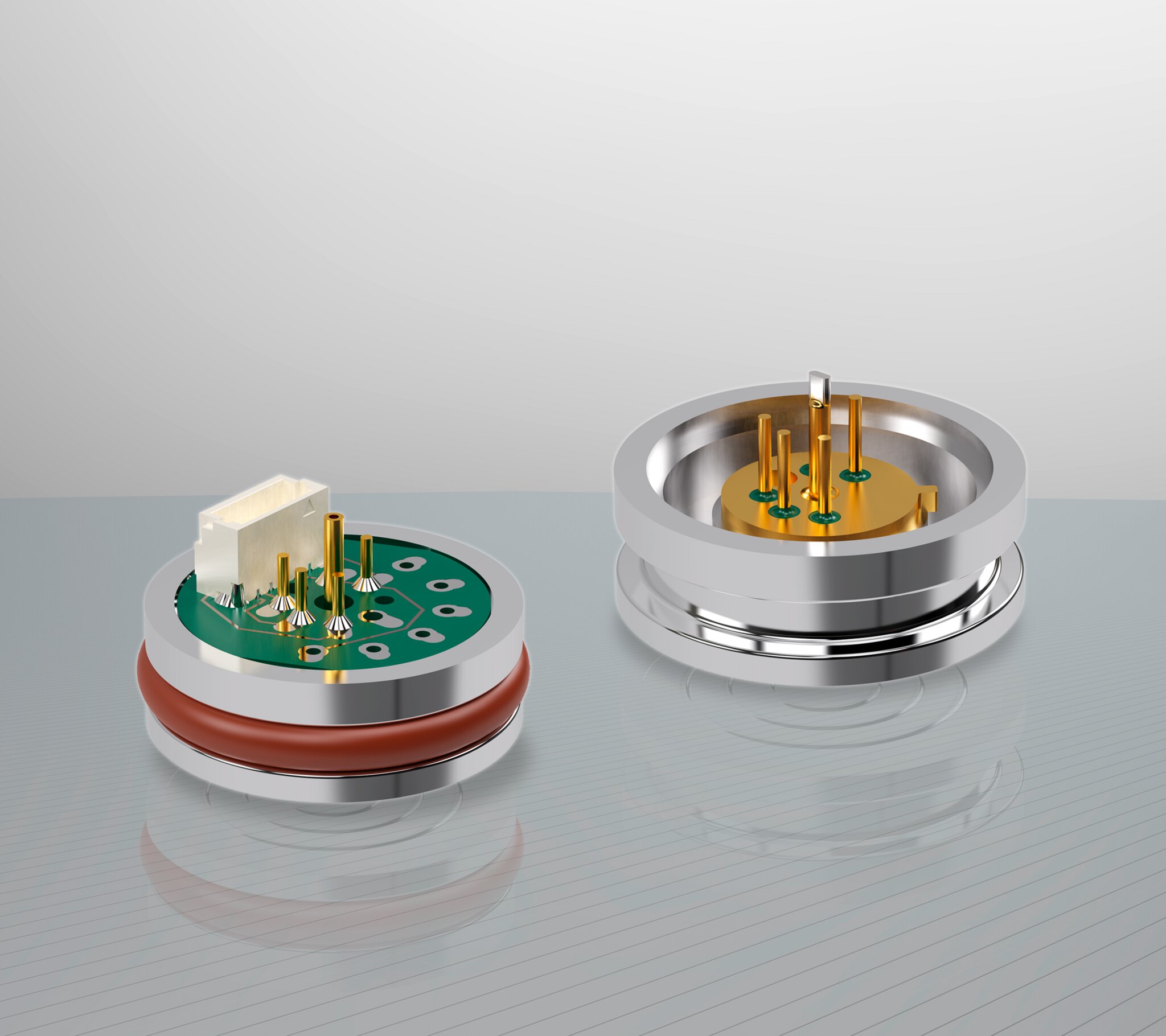

최적의 측정을 위해 OEM 압력 센서는 증폭된 출력과 함께 박막 압전 저항 실리콘 구조(압력 브리지/셀)로 제작됩니다. 3.5k Ohm 또는 6k Ohm, 그리고 영점을 조정할 수 있는 I2C 출력이 있는 디지털 압력 트랜스미터. 모든 평면 셀 센서는 지정된 측정 범위에 대한 고객 사양에 따라 제조할 수 있습니다. 예를 들어, 중간 온도 보상을 위한 통합 온도 센서가 있는 교정된 고정밀 구조 또는 온도 센서가 없는 버전을 제조하는 것이 가능하며, 여기서 휘스톤 브리지의 교정 및 균형 조정은 고객이 직접 수행합니다.

Wheatstone 브리지의 설계는 측정 시스템의 보상을 보장합니다. 두 개의 전압 분배기를 병렬로 연결하여 주변 온도로 인한 미지의 저항 값을 결정합니다. 회로가 평형 상태가 되면 측정된 압력 값을 보상하므로 다양한 주변 온도 조건에서 압력 센서의 높은 정확도를 달성합니다. 압력 센서는 스테인리스 스틸로 만들어진 사용 가능한 프로세스 연결에 용접되어 공급될 수도 있습니다. G1/4" 또는 G1/2". 공정 연결의 기계적 부분, 즉 가스 파이프라인의 조립 부분에 정밀하게 용접된 압력 센서에는 특수 기계가 필요합니다. 자동화된 생산 라인을 갖춘 JUMO는 고객 요구 사항에 따라 위에서 언급한 솔루션을 제공하고 OEM 버전으로 압력 센서를 공급할 수 있습니다.

가스 기술 세계의 JUMO

가스유통 시장의 역동적인 발전으로 가스량 변환기 등 지능형 기술의 발달은 IoT 트렌드에 발맞추어 측정 데이터 로거 및 원격 통신을 탑재하고 최고의 과금 정확도를 특징으로 합니다. . 이러한 고급 전문 전자 제품의 제조업체는 JUMO와 같은 신뢰할 수 있고 입증된 자동화 부품 공급업체와 최고 수준의 협력이 필요하므로 압력 셀 및 Pt100 온도 측정 저항과 같은 제품은 고객에게 매우 높은 평가를 받고 있습니다.
