컨트롤러 최적화를 위해 고려해야 할 사항은 무엇입니까?
대부분의 경우 시운전/시동을 위해 공장 설정을 사용하는 것으로 충분합니다.
이러한 설정이 원하는 제어 동작을 따르지 않으면 한 번에 하나의 매개변수만 변경하는 것이 좋습니다. 제어 동작이 개선되지 않으면 이전에 변경한 매개변수를 재설정한 후 다음 매개변수를 변경하십시오.
각 매개변수에 대해서는 사용 설명서의 22.1장, 컨트롤러 프로그래밍(파라미터 수준)을 참조하십시오.
Typ 202535
JUMO dTRANS Rd 01
Indice
장치에 'ERR' 오류 메시지가 나타납니다.
상대 셀 상수 교정 또는 측정할 매체의 온도 계수 결정이 오류로 완료되었습니다. 이전 데이터가 저장됩니다.
공장 데이터가 표시됩니다(Cell = 100%, ALPH= 2.3).
'ERR' 오류 메시지를 해결하려면 키보드를 사용하여 두 매개변수를 수동으로 변경합니다(예: 변경 한 자리 위 또는 아래로 이동하고 PGM 키로 확인) 또는 시스템을 다시 보정하십시오.
실제 값 출력이 필요합니다. 고려해야 할 사항은 무엇입니까?

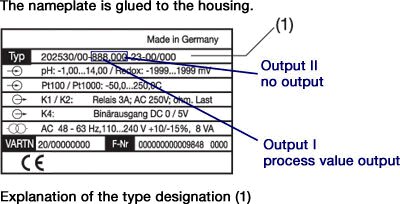

장치에 해당 아날로그 출력이 장착되어 있는지 확인하십시오. 이를 위해 장치의 유형 지정을 확인하십시오.
사용 설명서의 4.1장, 유형 설명을 참조하십시오.
구성 레벨 C213 - 기타 출력 I이 설정됩니다.
실제 값 출력 2는 구성 레벨 C214 - 기타 출력 II에서 설정됩니다.
스케일링은 매개변수 SOL 및 SOH에서 설정됩니다.
Type explanation
Type explanation
m
landscape
매개변수 수준 및 구성 수준에서 설정을 변경할 수 없습니다.
두 가지 수준에서 설정을 수행하려면 먼저 활성화를 위한 해당 CODE를 입력하십시오.
시작 상황 > 측정 모드 > CODE가 나타날 때까지 PGM 키를 반복해서 누릅니다. UP/DOWN 키를 눌러 해당 CODE를 설정합니다. 확인하려면 PGM 키를 누르십시오.
디스플레이가 0000으로 돌아갑니다. 이제 해당 레벨(파라미터)을 선택할 수 있습니다. 입력 중 소수점이 깜박이면 코드가 올바르게 입력된 것입니다
"<table class=\"table jumo-table\" dir=\"ltr\"><colgroup><col><col></colgroup><tbody><tr dir=\"ltr\"><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >기능</span></p></th><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Code</span></p></th></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >오퍼레이트 레벨, CAL 및 Hold의 수동 활성화를 잠금 해제하십시오.</span></p></td><td ><p class=\"\"><span >0110</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >연산자 및 매개변수 수준을 잠금 해제 합니다.</span></p></td><td ><p class=\"\"><span >0220</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >모든 레벨을 잠금 해제하십시오.</span></p></td><td ><p class=\"\"><span >0300</span></p></td></tr><tr><td ><p class=\"\"><br></p></td><td ><p class=\"\"><br></p></td></tr></tbody></table>"
N/C / N/O의 스위칭 동작을 변경할 수 있습니까?
두 접점 K1 및 K2에 대한 설정 N/O / N/C는 지점 C212(컨트롤러 출력) 아래의 구성 레벨에서 변경할 수 있습니다.
두 접점 모두 공장 출하 시 NOC로 설정되어 있습니다.
NOC: (N/O) 스위칭 조건이 충족되는 한 해당 출력은 활성(닫힘)입니다.
NCC: (N/C) 스위칭 조건이 충족되지 않는 한 해당 출력은 활성(닫힘)입니다.
최소/최대 접점은 무엇을 의미합니까?
구성 수준 C212(컨트롤러 출력)는 두 접점 K1 및 K2에 대한 최소/최대 동작을 변경하는 데 사용할 수 있습니다.
MIN 접점: 실제 값이 설정값보다 낮을 때 스위칭 조건이 충족됩니다.
MAX 접점: 실제 값이 설정값을 초과할 때 스위칭 조건이 충족됩니다.
m
landscape
장치 및 동축 케이블의 올바른 기능(실제값 표시)을 확인하는 방법은 무엇입니까?
Redox 값은 pH 측정과 마찬가지로 pH 시뮬레이터로 사전 설정할 수도 있습니다. 그런 다음 시뮬레이터 작동 지침에 포함된 표에서 산화환원 값을 읽을 수 있습니다. 시뮬레이터를 사용할 수 없는 경우 장치 입력(BNC 소켓)에 직접 전압을 공급하고 동축 케이블을 확인하려면 케이블 끝에 전압을 공급할 수 있습니다.
Rd 값은 전압에 따라 장치에서 읽을 수 있습니다.
기기는 공장 설정 상태여야 하며 오류 메시지가 표시되어서는 안 됩니다.
"<table class=\"table jumo-table\" dir=\"ltr\"><colgroup><col><col></colgroup><tbody><tr dir=\"ltr\"><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >pH value</span></p></th><th dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >Voltage</span></p></th></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >2 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >+295,8 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >4 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >+177,48 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >7 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >0 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >10 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >-177,48 mV</span></p></td></tr><tr dir=\"ltr\"><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >10 pH</span></p></td><td dir=\"ltr\" ><p class=\"\" dir=\"ltr\"><span >-295,8 mV</span></p></td></tr></tbody></table>"
m
landscape
교정 프로세스를 시작하는 방법은 무엇입니까?
교정을 시작하려면 컨트롤러를 활성화하세요.
시작 상황 > 측정 모드 > CODE가 나타날 때까지 PGM 키를 반복해서 누릅니다. > 0300을 입력하고 PGM > 종료 키를 한 번 누르십시오 > PGM + Down 키를 동시에 누릅니다.
25.0의 온도가 상단(빨간색) 디스플레이에 나타나고 °C가 하단(녹색) 디스플레이에 나타나고 하단 디스플레이의 소수점이 깜박입니다.
