Pt1000/Pt100 kaufen mit Anschlussdrähten PCW

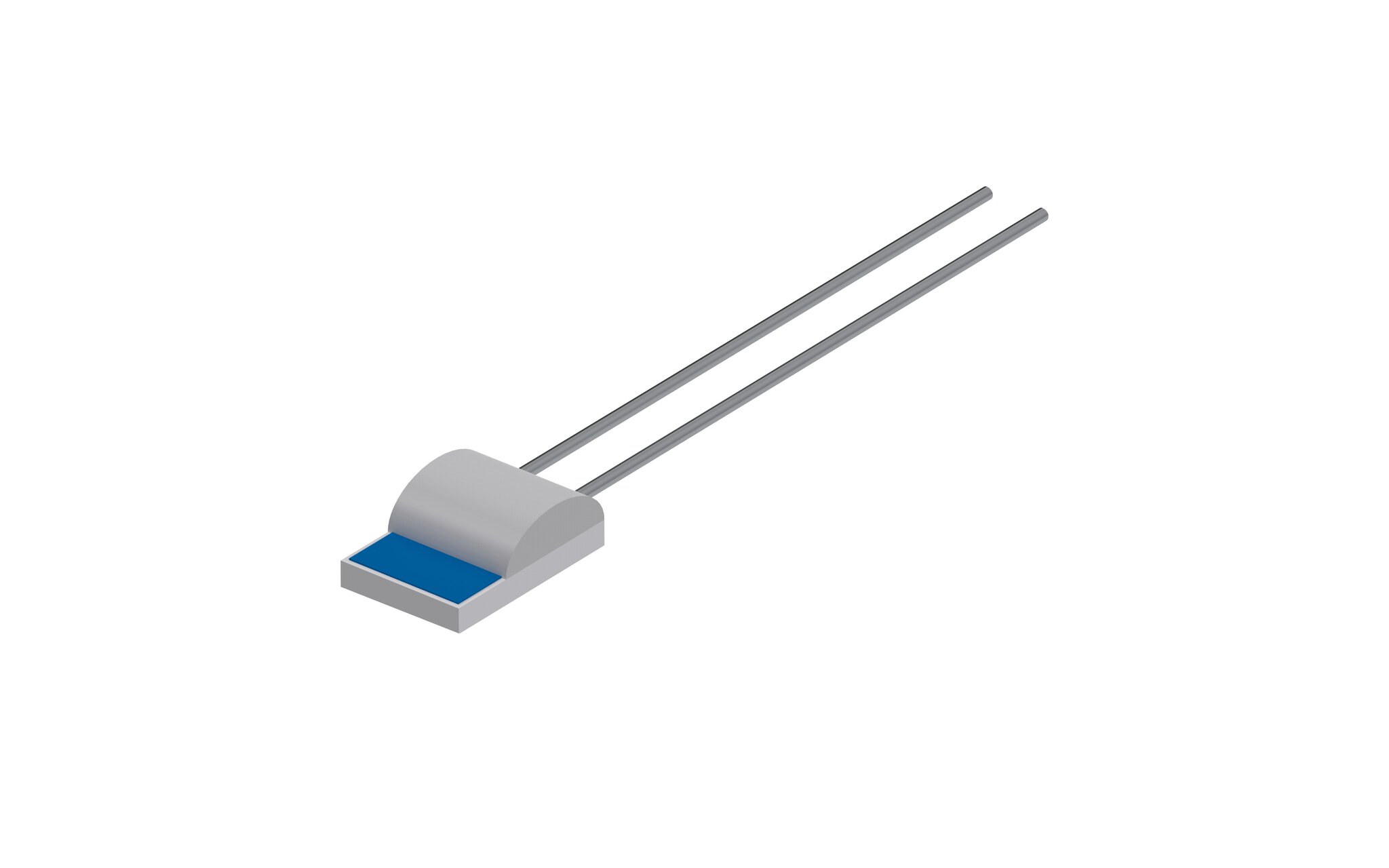

Bedrahtete Platin-Chip-Temperatursensoren von JUMO stehen für verschiedene Einsatztemperaturen zur Verfügung. Für den mittleren Temperaturbereich bis 550 °C gibt es Standardvarianten mit Platin-Manteldraht (Bauform PCW-M-PtNi), die mit vielen gängigen Verbindungstechniken weiterverarbeitet werden können. Für den Temperaturbereich bis 500 °C bieten wir Ihnen eine wirtschaftliche Alternative mit Anschlussdrähten aus vergoldetem Nickeldraht (Bauform PCW-M-AuNi), die zudem lötbar sind. Für anspruchsvolle Anwendungen mit Einsatztemperaturen bis 600 °C ist die Bauform PCW-H-Pd erhältlich.

PCW-Temperatursensoren für spezielle Anforderungen

Die kompakte Bauform PCWR besitzt Anschlussdrähte, die zur Sensormitte abgehen. Dadurch ist sie besonders für beengte Platzverhältnisse oder besondere Fühlerkonstruktionen geeignet. Die Variante PCWRB ist mit einer lötfähigen Nickel-Gold-Metallisierung auf der Rückseite versehen. Über die Metallisierung kann mittels Lötverbindung der direkte thermische Kontakt zu einem anderen Körper hergestellt und somit eine schnelle Ansprechzeit erreicht werden. Eine beliebte Anwendung ist die kalorimetrische Strömungsmessung. Die Bauform PCWC bietet mit einem Epoxid-Überzug besonderen Schutz vor Feuchtigkeit und Betauung. Die Sensoren eigenen sich ausgezeichnet für Fühlersonden in Bereich Heizung, Klima und Lüftung.

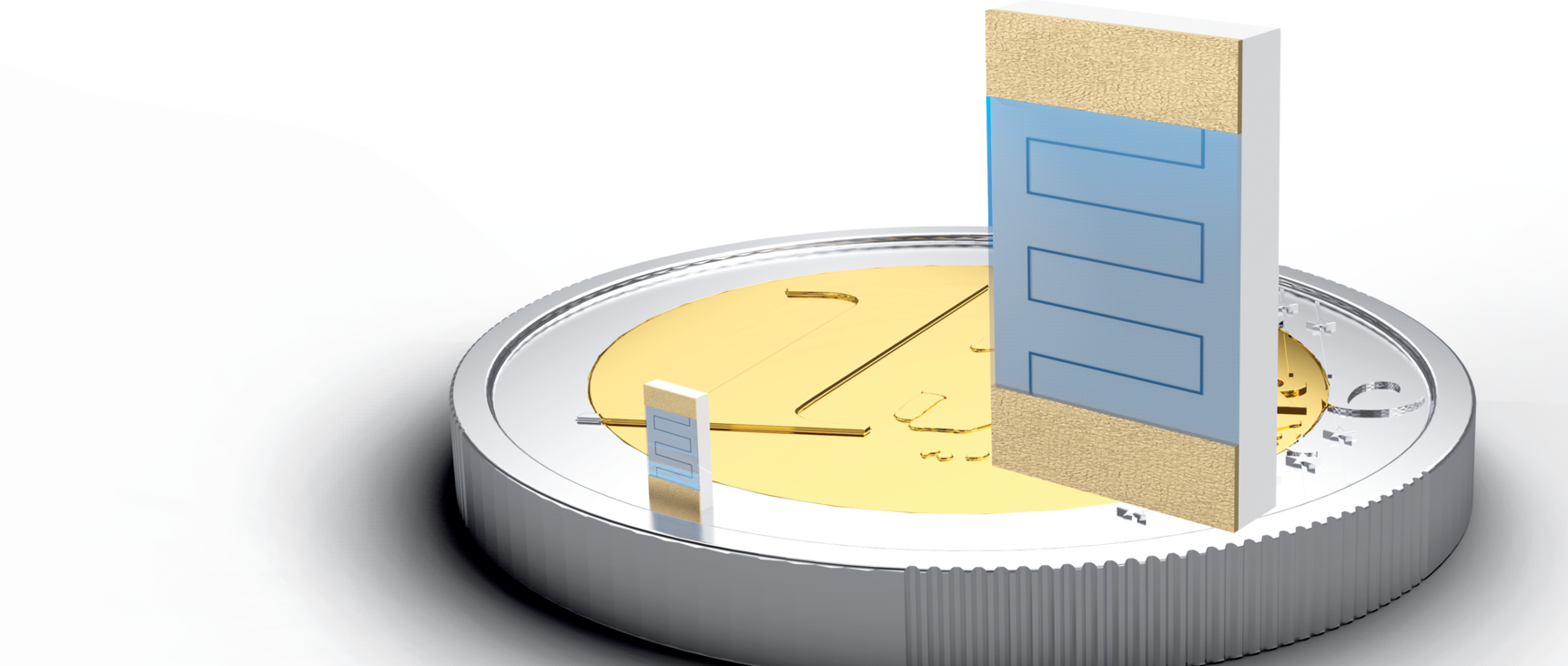

Pt100/Pt1000 kaufen: Platin-Chip-Temperatursensoren SMD

Platin-Chip-Temperatursensoren von JUMO in SMD-Bauform werden nach einem patentierten Herstellungsverfahren mit einer vergoldeten Nickelschicht gefertigt. Dadurch werden hervorragende Verarbeitungsergebnisse, eine hohe Beständigkeit von Temperaturzyklen sowie eine hohe Lagerstabilität ermöglicht. Die Lötkontakte sind völlig frei von Phosphor, Schwefel oder anderen Verunreinigungen und sorgen für hervorragende Lötverbindungen. Die Platin-Temperatursensoren sind für die Verarbeitung in Reflow-Lötverfahren optimiert.

SMD-Temperatursensoren in 3 Bauformen

Die Sensoren stehen in 3 Bauformen serienmäßig zur Verfügung und unterscheiden sich hauptsächlich durch die Ausführung der Lötkontakte. Die Bauform SMD verfügt über einen umseitig ausgeführten Kontakt (Rundumkontakt), der Lötkontakt bei der Bauform SMDFC (Flip-Chip) ist dagegen einseitig angelegt. Dazu kommt die Variante SMDFCB mit lötfähiger, metallisierter Rückseite.

Qualifizierung nach AEC-Q200

In der AEC-Q200 sind elektrische Standards und Prüfverfahren für den Einsatz in der rauen Automobilumgebung festgelegt. Sie bietet einen Nachweis für die Zuverlässigkeit und Qualität elektrischer Komponenten. Ausgewählte SMD-Sensoren von JUMO sind nach der Norm qualifiziert, sodass Aufwände für weitere Qualifikationstests auf Komponentenebene reduziert werden.

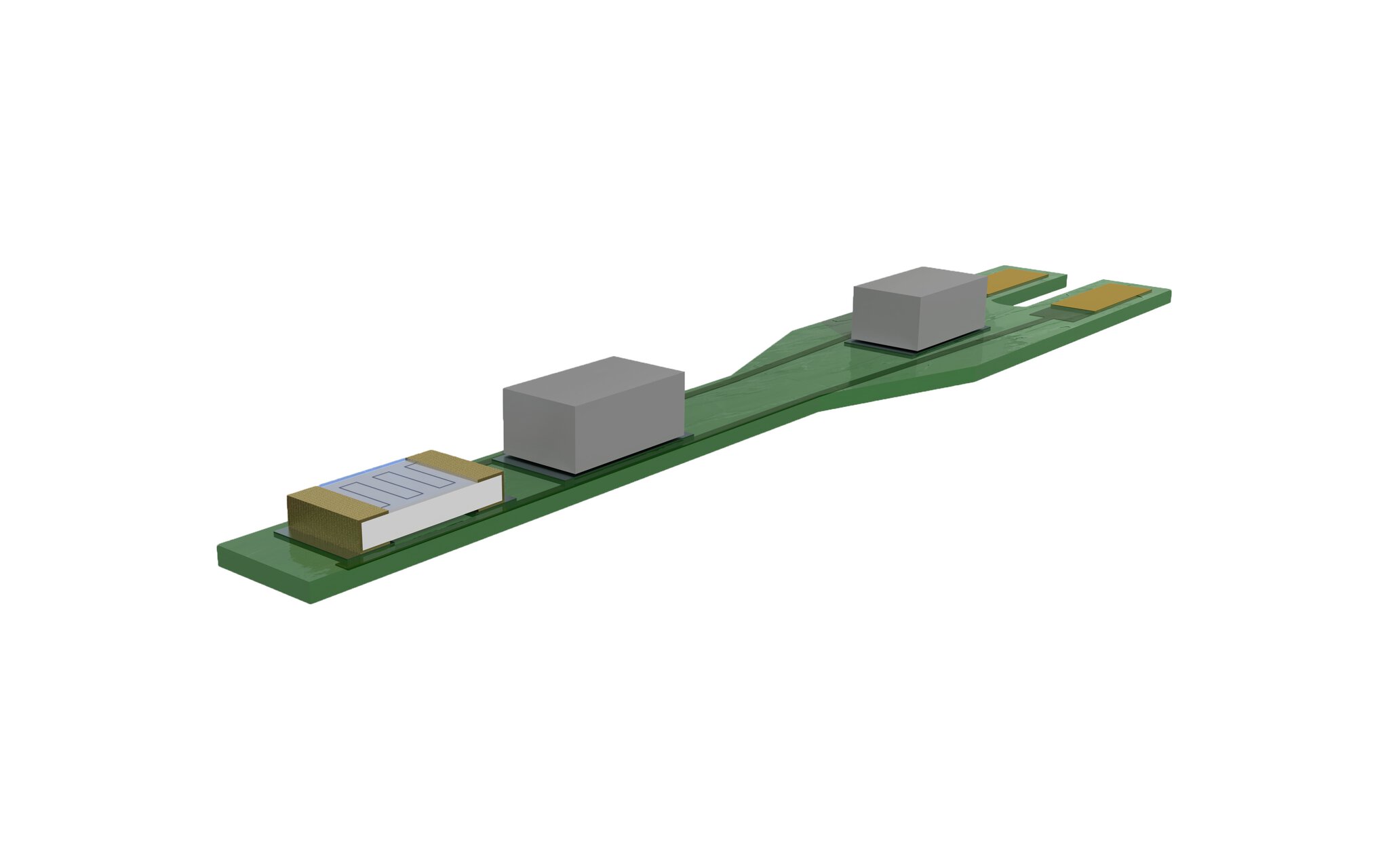

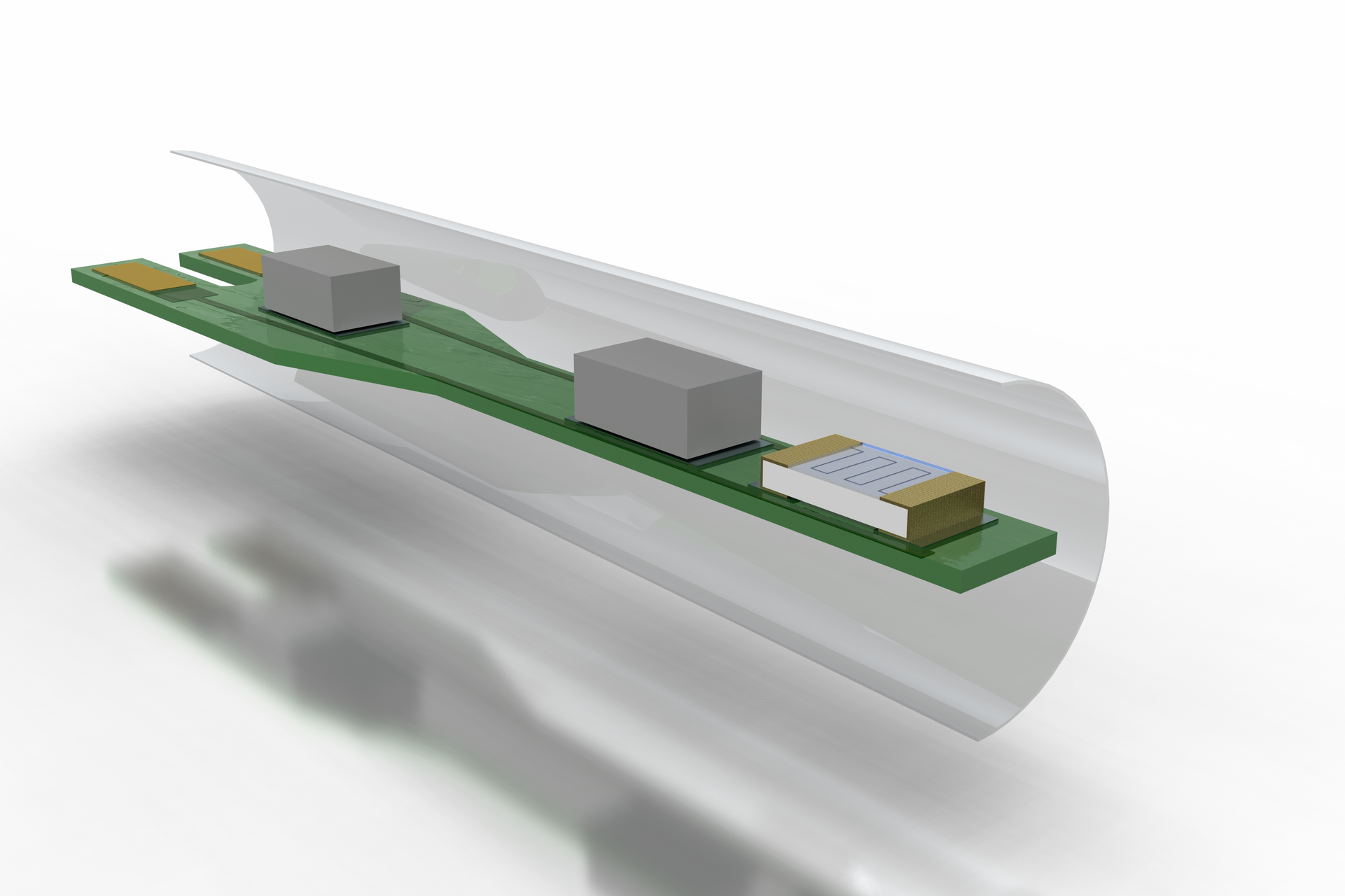

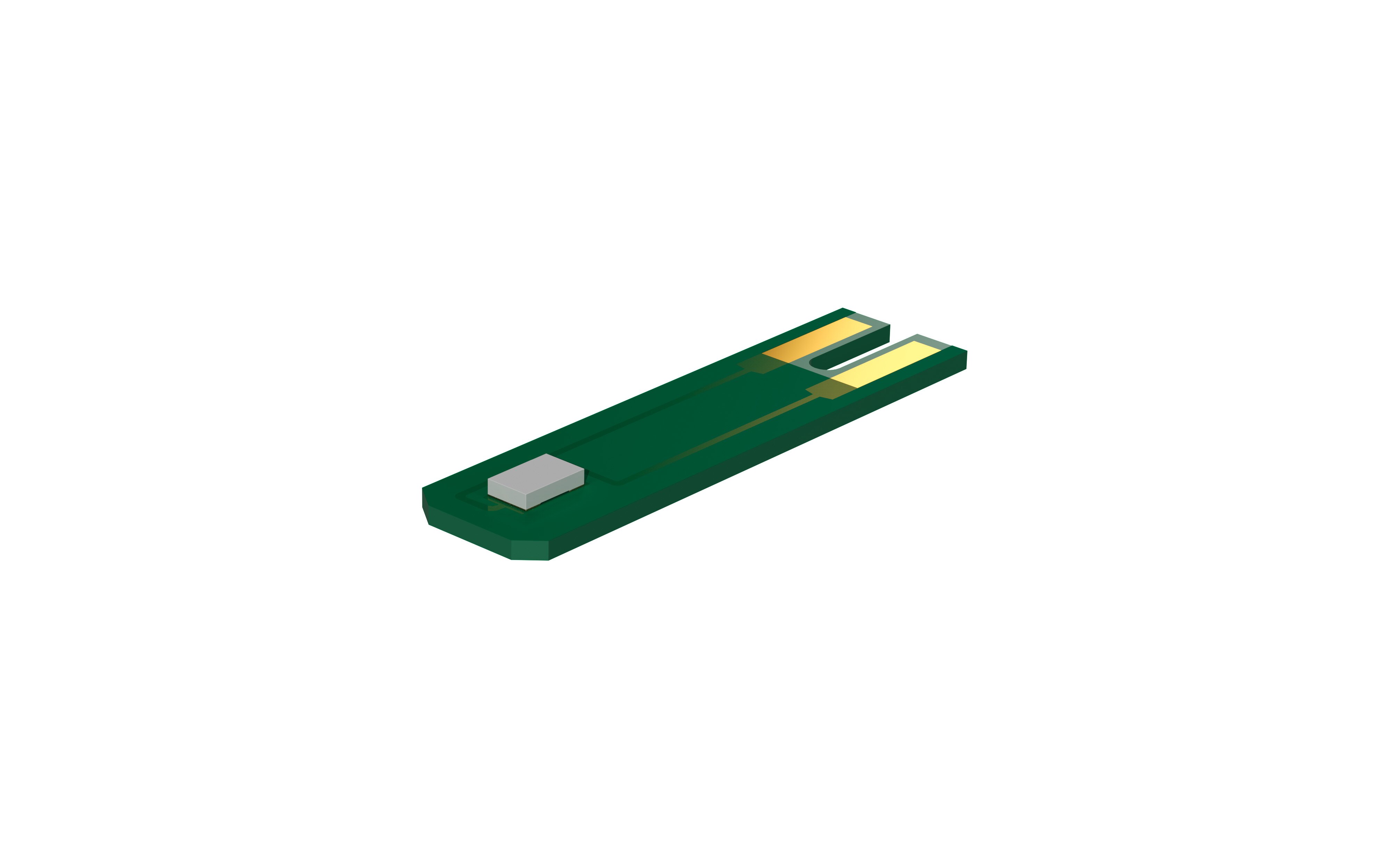

Verwendung auf bestückter Leiterplatine

Ebenso bieten wir vorkonfektionierte Messeinsätze der Bauform PCB für Temperatursensoren an. Sollte ein anwendungsspezifisches Layout benötigt werden, unterstützen wir Sie aber auch gerne mit einer individuellen Lösung für Ihre Applikation. Sprechen Sie uns an!
