Produkt Details
SKU
703571
Name

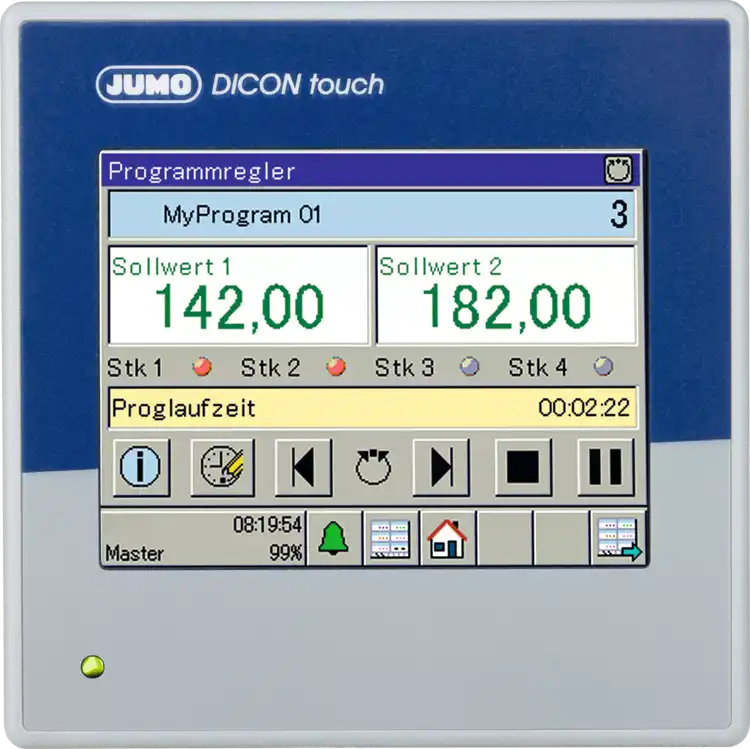

JUMO DICON touch
Description
Daudzkanālu procesa temperatūras PID regulators ar programmu ģeneratora funkciju un skārienekrānu ar modulāru struktūru. Regulators nodrošina vairāku zonu vadību, kaskādes vadību un citus progresīvus vadības uzdevumus. Četras universālās analogās ieejas un līdz 8 ārējām ieejām. Integrēta ekrānreģistratora funkcija. Saskarnes RS485 (Modbus), Ethernet, PROFIBUS DP, PROFINET RT. Integrēts tīmekļa serveris.
Short Description
Divu/četru kanālu procesu un programmu regulators
Availability
In Stock
Images
State
TOP_SELLER
Variants
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbeyJzcmMiOiJodHRwczovL2RvMnAxcTliOTJzZ3AuY2xvdWRmcm9udC5uZXQvYXNzZXQvMzUzNjA0ODg0MzE5L3ZpZGVvX3JlM2doZWM1ZGgxbnJhdGltcjl1ZzdkZjczP2NvbnRlbnQtZGlzcG9zaXRpb249aW5saW5lIiwiYWx0IjoiNzAzNTcxX0RFLm1wNCIsInRodW1ibmFpbFVybCI6Imh0dHBzOi8vZG8ycDFxOWI5MnNncC5jbG91ZGZyb250Lm5ldC9yZW5kaXRpb24vMzUzNjA0ODg0MzE5L3ZpZGVvX3JlM2doZWM1ZGgxbnJhdGltcjl1ZzdkZjczLy1GV0VCUCIsInNvcnQiOjB9XSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9NzM5NTUiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6Ik3Ek3LEq2p1bXUgaWVlamFzIiwidmFsdWUiOiLEjGV0cmFzIHVuaXZlcnPEgWxhcyBhbmFsb2fEgXMgaWVlamFzIHByZXRlc3TEq2JhcyBzZW5zb3JpZW0sIHByZXRlc3TEq2JhcyByYWlkxKt0xIFqaWVtLCB0ZXJtb3DEgXJpZW07IHN0csSBdmEgbm8gMCg0KSBsxKtkeiAyMCBtQTsgc3ByaWVndW1zIG5vIDAoMikgbMSrZHogMTAgVjsgbGluZWFyaXrEgWNpamEgYXRiaWxzdG/FoWkga2xpZW50YSBzcGVjaWZpa8SBY2lqxIFtOyA4IMSBcsSTasSBcyBhbmFsb2fEgXMgaWVlamFzOyA3IGRpZ2l0xIFsxIFzIGllZWphczsgOCDEgXLEk2rEgXMgZGlnaXTEgWzEgXMgaWVlamFzIiwic29ydE5vIjowfSx7Im5hbWUiOiJJemVqYXMiLCJ2YWx1ZSI6Ik1ha3NpbcSBbGkgMTIgaWVrxaHEk2rEgXMgaXplamFzOiByZWxlamkgKGtvbXV0xIFjaWphcyBrb250YWt0cy9ub3JtxIFsaSBhdHbEk3J0cyBrb250YWt0cyksIGxvxKNpc2vEgSBpemVqYSAwLzEyIFYgdmFpIDAvMjQgVjsgcHVzdmFkxKt0xIFqdSBpemVqYSAxIEE7IGFuYWxvZ8SBIGl6ZWphIDAvNCBsxKtkeiAyMCBtQSB2YWkgMC8yIGzEq2R6IDEwIFY7IGtvbXV0xIFjaWphcyBpemVqYXMsIHBhcGxhxaFpbsSBbWFzLCBpem1hbnRvam90IDIgxIFyxJNqbyBtb2R1xLx1IGdydXBhcywgZGl2dmFkdSByYWlkxKt0xIFqdSBiYXJvxaFhbmEsIGl6bWFudG9qb3QgMjQgViBsb8SjaXNrbyBpemVqdSIsInNvcnRObyI6MX0seyJuYW1lIjoiRGlzcGxlanMiLCJ2YWx1ZSI6IktyxIFzYXMgMy41XCIgVEZUIGRpc3BsZWpzICgzMjAgeCA0MjAgcGlrc2XEvGksIDI1NiBrcsSBc2FzKSBhciByZWHEo8STam/FoXUgc2vEgXJpZW5qxat0xKtndSBla3LEgW51LCB2YWxvZGFzIGl6dsSTbGUgYXR0xJNsb3RhamllbSB2aWVua8SBcsWhYWppZW0gdGVrc3RpZW0sIGluZGl2aWR1xIFsaSBpenZlaWRvdGllbSB0ZWtzdGllbSB1biBwcm9jZXN1IGVrcsSBbmllbTsgZGF0aSB0aWVrIGF0dMSTbG90aSBrxIEgam9zbHUgZGlhZ3JhbW1hIiwic29ydE5vIjoyfSx7Im5hbWUiOiJTYXNrYXJuZXMvcHJvdG9rb2xpIiwidmFsdWUiOiIxIHggUlM0ODUgKE1vZGJ1cyk7IDEgeCBFdGhlcm5ldCwgUFJPRklCVVMgRFAsIFBST0ZJTkVUIFJUIHZhaSBSUzQyMi80ODUgKE1vZGJ1cyk7IFVTQi1Ib3N0OyBVU0ItRGV2aWNlIiwic29ydE5vIjozfSx7Im5hbWUiOiJSZWd1bGF0b3JhIGthbsSBbGkiLCJ2YWx1ZSI6IjIgdmFpIDQgbmVhdGthcsSrZ2kgcmVndWzEk8WhYW5hcyBrYW7EgWxpLCBicsSrdmkga29uZmlndXLEk2phbWkiLCJzb3J0Tm8iOjR9LHsibmFtZSI6IlJlZ3VsYXRvcmEgdGlwcyIsInZhbHVlIjoiRGl2cGFrxIFwanUgcmVndWxhdG9ycywgdHLEq3NwYWvEgXBqdSByZWd1bGF0b3JzLCB0csSrc3Bha8SBcGp1IHNvxLx1IHJlZ3VsYXRvcnMsIG5lcMSBcnRyYXVrdHMgcmVndWxhdG9ycywgbmVwxIFydHJhdWt0cyByZWd1bGF0b3JzIGFyIGludGVncsSTdHUgcG96xKtjaWphcyByZWd1bGF0b3J1Iiwic29ydE5vIjo1fSx7Im5hbWUiOiJrb250cm9saWVyYSBzdHJ1a3TFq3JhIiwidmFsdWUiOiJQLCBJLCBQRCwgUEksIFBJRCAoNCB2YWTEq2JhcyBwYXJhbWV0cnUga29tcGxla3RpIGthdHJhbSBrYW7EgWxhbSkiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IlByb2dyYW1tYXMga29udHJvbGllcmlzIiwidmFsdWUiOiIzMiBwcm9ncmFtbWFzIGFyIDUwIHNla2NpasSBbSBrYXRyxIE7IDE2IHZhZMSrYmFzIGNlxLxpIiwic29ydE5vIjo3fSx7Im5hbWUiOiJUcmF1a3NtZXMgc2lnbsSBbGkiLCJ2YWx1ZSI6IjE2IHJvYmXFvnbEk3J0xKtidSB1enJhdWR6xKtiYSArIDggYXRsYXPEgW1hcyB0cmF1a3NtZXMgZnVua2NpamFzIGFyIHB1bGtzdGXFhmEgdW4gYXBzdGlwcmluxIHFoWFuYXMgZnVua2NpanUiLCJzb3J0Tm8iOjh9LHsibmFtZSI6IlV6c3TEgWTEq8WhYW5hIiwidmFsdWUiOiJNZXTEgWxhIHZhaSBwbGFzdG1hc2FzIGtvcnB1c3MgcGFuZcS8YSBtb250xIHFvmFpIiwic29ydE5vIjo5fSx7Im5hbWUiOiJJem3Ek3JpIiwidmFsdWUiOiI5NiB4IDk2IHggMTMxIG1tIiwic29ydE5vIjoxMH0seyJuYW1lIjoiU3RyxIF2YXMgYXZvdHMiLCJ2YWx1ZSI6IkFDL0RDIDIwIGzEq2R6IDMwIFYsIDQ4IGzEq2R6IDYzIEh6IHZhaSBBQyAxMTAgbMSrZHogMjQwIFYgKzEwLy0xNSAlLCA0OCBsxKtkeiA2MyBIeiIsInNvcnRObyI6MTF9LHsibmFtZSI6IkRyb8WhxKtiYXMgbMSrbWVuaXMiLCJ2YWx1ZSI6IklQNjUgbm8gcHJpZWvFoXB1c2VzLCBJUDIwIG5vIGFpem11Z3VyZXMiLCJzb3J0Tm8iOjEyfSx7Im5hbWUiOiLEqnBhxaHEgXMgaWV6xKttZXMiLCJ2YWx1ZSI6Ik1vZHVsxIFyYSBrb25zdHJ1a2NpamEgYXIgaWVzcMSTanUgcGFwaWxkaW7EgXQgYXIgcGFwbGHFoWluxIHFoWFuYXMgcGzEgWtzbsSTbTsgaW50dWl0xKt2YSB2YWTEq2JhLCBpem1hbnRvam90IHNrxIFyaWVuZWtyxIFudTsgxJNydGEgaWVzdGF0xKvFoWFuYXMgcHJvZ3JhbW1hIGFyIHBhbGFpxaFhbmFzIHByb2dyYW1tYXTFq3J1OyByZcSjaXN0csSBY2lqYXMgZnVua2NpamEgYXIgbm92xJNydMSTxaFhbmFzIHByb2dyYW1tYXTFq3J1OyBwYcWhb3B0aW1pesSBY2lqYXMgcHJvY2VkxatyYSByZWd1bGF0b3JhIHBhcmFtZXRydSBub3RlaWvFoWFuYWk7IHByb2dyYW1txJNqYW1zIGFwa2FscG/FoWFuYXMgbMSrbWVuaXM7IG1hdGVtxIF0aXNrxIFzIHVuIGxvxKNpc2vEgXMgZnVua2NpamFzIHVuIHBhcGlsZHUgYmluxIFybyBzaWduxIFsdSBhcHN0csSBZGU7IHByb2dyYW1txJNqYW1pIGZ1bmtjaWp1IGxhdWtpIHVuIGluZGl2aWR1xIFsaSBrb25maWd1csSTamFtcyBwcm9jZXNhIGVrcsSBbnMgaWVrxIFydGFzIHZpenVhbGl6xIFjaWphaSBhciBpbnRlcmFrdMSrdnUgZWtyxIFudSB1biBkYXR1IGlldmFkZXMgbGF1a2llbTsgdGVsZXBha2FscG9qdW1hIHVuIGUtcGFzdGEgcGF6acWGb2p1bWk7IGl6ZWphcyB1enJhdWR6xKtiYSB1biB2YWTEq2JhcyBjaWxwYTsgaW50ZWdyxJN0cyB0xKttZWvEvGEgc2VydmVyaXM7IE1vZGJ1cy1NYXN0ZXIgZnVua2NpamE7IGFuYWxvZ28gdsSTcnTEq2J1IHBpZWN1IGNpcGFydSBkaXNwbGVqczsgaW5kaXZpZHXEgWxhIGF0xLxhdWp1IHBpZcWhxLdpcsWhYW5hIGRhxb7EgWRpZW0gbGlldG90xIFqaWVtIChsxKttZcWGaSB1biB2YWTEq2JhcyBrb21hbmRhcyk7IEV0aGVybmV0IHNhc2thcm5lOyBpa25lZMSTxLxhcyBsYWlrYSBzbMSTZHppczsgcHJvY2VzYSB2xJNydMSrYnUgdml6dWFsaXrEgWNpamEgYXIgSlVNTyBEZXZpY2UgQXBwIiwic29ydE5vIjoxM30seyJuYW1lIjoiQXBzdGlwcmluxIFqdW1pIiwidmFsdWUiOiJjVUx1cywgRElOIEVOIDE0NTk3LCBHTCwgQU1TMjc1MC9DUUktOSIsInNvcnRObyI6MTR9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNhdGFsb2ciLCJkZXNjcmlwdGlvbiI6Ik1vZHVsxIFyYSBzdHJ1a3TFq3JhIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1tb25pdG9yIiwiZGVzY3JpcHRpb24iOiJJbnRlZ3LEk3RzIGllcmFrc3TEq3TEgWpzIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1sb2NrIiwiZGVzY3JpcHRpb24iOiJBciBwYXJvbGkgYWl6c2FyZ8SBdGkgbGlldG90xIFqdSBrb250aSIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJNb2RidXMtTWFzdGVyIFRDUC9SVFUiLCJzb3J0Tm8iOjF9LHsidGV4dCI6IkzEq2R6IDQgYW5hbG9nYWrEgW0gaWVlasSBbSIsInNvcnRObyI6Mn1dfQ==
title
Icon
icon-catalog
Description
Modulāra struktūra
Icon
icon-monitor
Description
Integrēts ierakstītājs
Icon
icon-lock
Description
Ar paroli aizsargāti lietotāju konti
title
Tehniskie dati
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=73955
Mērījumu ieejas
Četras universālas analogās ieejas pretestības sensoriem, pretestības raidītājiem, termopāriem; strāva no 0(4) līdz 20 mA; spriegums no 0(2) līdz 10 V; linearizācija atbilstoši klienta specifikācijām; 8 ārējās analogās ieejas; 7 digitālās ieejas; 8 ārējās digitālās ieejas
Izejas
Maksimāli 12 iekšējās izejas: releji (komutācijas kontakts/normāli atvērts kontakts), loģiskā izeja 0/12 V vai 0/24 V; pusvadītāju izeja 1 A; analogā izeja 0/4 līdz 20 mA vai 0/2 līdz 10 V; komutācijas izejas, paplašināmas, izmantojot 2 ārējo moduļu grupas, divvadu raidītāju barošana, izmantojot 24 V loģisko izeju
Displejs
Krāsas 3.5" TFT displejs (320 x 420 pikseļi, 256 krāsas) ar reaģējošu skārienjūtīgu ekrānu, valodas izvēle attēlotajiem vienkāršajiem tekstiem, individuāli izveidotiem tekstiem un procesu ekrāniem; dati tiek attēloti kā joslu diagramma
Saskarnes/protokoli
1 x RS485 (Modbus); 1 x Ethernet, PROFIBUS DP, PROFINET RT vai RS422/485 (Modbus); USB-Host; USB-Device
Regulatora kanāli
2 vai 4 neatkarīgi regulēšanas kanāli, brīvi konfigurējami
Regulatora tips
Divpakāpju regulators, trīspakāpju regulators, trīspakāpju soļu regulators, nepārtraukts regulators, nepārtraukts regulators ar integrētu pozīcijas regulatoru
kontroliera struktūra
P, I, PD, PI, PID (4 vadības parametru komplekti katram kanālam)
Programmas kontrolieris
32 programmas ar 50 sekcijām katrā; 16 vadības ceļi
Trauksmes signāli
16 robežvērtību uzraudzība + 8 atlasāmas trauksmes funkcijas ar pulksteņa un apstiprināšanas funkciju
Uzstādīšana
Metāla vai plastmasas korpuss paneļa montāžai
Izmēri
96 x 96 x 131 mm
Strāvas avots
AC/DC 20 līdz 30 V, 48 līdz 63 Hz vai AC 110 līdz 240 V +10/-15 %, 48 līdz 63 Hz
Drošības līmenis
IP65 no priekšpuses, IP20 no aizmugures
Īpašās iezīmes
Modulāra konstrukcija ar iespēju papildināt ar paplašināšanas plāksnēm; intuitīva vadība, izmantojot skārienekrānu; ērta iestatīšanas programma ar palaišanas programmatūru; reģistrācijas funkcija ar novērtēšanas programmatūru; pašoptimizācijas procedūra regulatora parametru noteikšanai; programmējams apkalpošanas līmenis; matemātiskās un loģiskās funkcijas un papildu bināro signālu apstrāde; programmējami funkciju lauki un individuāli konfigurējams procesa ekrāns iekārtas vizualizācijai ar interaktīvu ekrānu un datu ievades laukiem; telepakalpojuma un e-pasta paziņojumi; izejas uzraudzība un vadības cilpa; integrēts tīmekļa serveris; Modbus-Master funkcija; analogo vērtību piecu ciparu displejs; individuāla atļauju piešķiršana dažādiem lietotājiem (līmeņi un vadības komandas); Ethernet saskarne; iknedēļas laika slēdzis; procesa vērtību vizualizācija ar JUMO Device App
Apstiprinājumi
cULus, DIN EN 14597, GL, AMS2750/CQI-9
