Wat is PED? Richtlijn drukapparatuur 2014 68 eu

De Richtlijn Drukapparatuur (PED richtlijn) is een stuk wetgeving van de Europese Unie dat tot doel heeft de voorschriften voor drukapparatuur en samenstellingen met een maximaal toelaatbare druk van meer dan 0,5 bar te harmoniseren. Het verplicht de lidstaten van de Europese Unie om regels op te stellen die voldoen aan de vereisten van de richtlijn.

De PED-richtlijn biedt een wettelijke structuur zodat drukapparatuur niet in elke lidstaat een lokale goedkeuringsregeling nodig heeft om in de hele Europese Unie gefabriceerd en verkocht te kunnen worden.

Druk apparatuur

Niet alle drukapparatuur valt onder de PED richtlijn. Drukapparatuur die wel onder de richtlijn valt omvat:

• vaten —  omhulsels die ontworpen en gebouwd zijn voor het bevatten van vloeistoffen onder druk,

• pijpleidingen —  onderdelen van pijpleidingen ontworpen om vloeistoffen te transporteren,

• veiligheidstoebehoren —  apparatuur met nutsfuncties en drukbestendige omhulsels,

• drukaccessoires, indien van toepassing, inclusief onderdelen die zijn bevestigd aan onderdelen die onder druk staan, zoals flenzen en mondstukken.

Wat zijn de belangrijkste vereisten van de 2014 68 EU Richtlijn (PED richtlijn)?

PED richtlijn — voorwaarden voor drukapparatuur waaraan moet worden voldaan

1. Het ontwerp, de fabricage, het testen en zelfs de uitrusting en installatie van drukapparatuur moeten worden uitgevoerd om de veiligheid te garanderen.

2. De conformiteitsbeoordeling moet worden uitgevoerd volgens specifieke modules (bijv. C2: conformiteit met het type op basis van interne productie controle en inspectie van drukapparatuur onder toezicht met willekeurige tussenpozen), afhankelijk van de categorie van drukapparatuur.

3. De fabrikant is verplicht om de gevaren te analyseren en te beoordelen.

4. Drukapparatuur moet worden ontworpen en gefabriceerd met inachtneming van geharmoniseerde normen.

5. Drukapparatuur moet gebruik maken van buigzame en resistente materialen.

6. Het is noodzakelijk dat de eigenschappen van niet te scheiden verbindingen, bijvoorbeeld lasverbindingen, ten minste voldoen aan de richtlijnen die zijn gespecificeerd voor basismaterialen. Niet te scheiden verbindingen, zoals lassen, moeten worden uitgevoerd door laspersoneel in overeenstemming met procedures.

7. Niet-destructief onderzoek (NTD Non-destructive testing ) moet worden uitgevoerd door voldoende gekwalificeerd personeel.

8. De sterktefactor van de verbinding (0.7, 0.85 or 1.0) moet worden opgegeven door de ontwerper.

9. Na fabricage van de apparatuur dient een eindinspectie en hydraulische test te worden uitgevoerd.

10. Drukapparatuur moet voorzien zijn van een type-aanduiding.

11. De fabrikant dient een handleiding in de taal van de gebruiker aan te bieden.

12. De fabrikant moet aantonen dat de drukapparatuur voldoet aan de ontwerpeisen voor veiligheid — CE-markering en conformiteitsverklaring.

Voor wie gelden de verplichtingen van de PED richtlijn?

De PED richtlijn is van toepassing op drukapparatuur met een maximaal toelaatbare druk van meer dan 0,5 bar.

• fabrikanten van drukapparatuur

• gemachtigde vertegenwoordigers die taken uitvoeren op verzoek van de fabrikant

• importeurs die gevestigd zijn in de Europese Unie, drukapparatuur verkopen en leveren binnen de EU

• distributeurs die drukapparatuur te koop aanbieden.

Wat zijn de categorieën van de PED richtlijn?

De toepassing van de PED-ontwerpfactoren en -tabellen leidt tot één van de 4 PED-categorieën. Categorie I geeft de laagste mate van gevaar aan en IV de hoogste.

Wat is de SEP-categorie van de PED?

Naast de gevarencategorieën vermeldt artikel 4, lid 3, het concept van de Sound Engineering Practise (SEP) van een lidstaat. Apparatuur die onder dit artikel valt, heeft een druk van meer dan 0,5 bar, maar levert geen groot gevaar op. Ze hebben geen CE-markering, maar moeten wel een gebruiksaanwijzing hebben.

Zijn PED en CE hetzelfde?

CE en PED zij niet hetzelfde. Ze zijn wel nauw verwant. De CE-markering is een symbool voor productveiligheid. Het is een certificering voor specifieke producten die bedoeld zijn voor verkoop in de Europese Unie. De CE-markering is in overeenstemming met de Richtlijn Drukapparatuur (PED 2014/68/EU). Drukapparatuur met een werkdruk van meer dan 0,5 bar valt binnen het toepassingsgebied van de PED richtlijn en daarom is CE-markering wettelijk verplicht.

PED richtlijn - Druksensoren en -transmitters

Als drukapparatuur druk moet meten in het bereik 0.5 tot 200 bar, is het voldoende om ze te ontwerpen volgens de principes  van "Good Engineering Practice' (GEP).

Voor druksensoren en -zenders met een druk van meer dan 200 bar is het volgende noodzakelijk:

• het toepassen van een conformiteitsbeoordelingsprocedure, in sommige gevallen kan dit een interne productie controle zijn

• voldoen aan de essentiële veiligheidseisen van bijlage I van de Richtlijn drukapparatuur, inclusief een druktest om de drukbestendigheid te controleren

• voorbereiding van een EG-verklaring van overeenstemming en CE-markering van de apparatuur.

JUMO apparatuur voldoet aan de PED richtlijn

Veel van de apparaten in het JUMO assortiment voldoen aan de veiligheidseisen van de PED-richtlijn, waaronder:

Thermostaten voor hete lucht voor inbouwtoepassingen, bijv. JUMO WTHc

Deze apparaten zijn gecertificeerd volgens richtlijn 2014 68 eu en zijn geschikt voor gebruik in heteluchtsystemen volgens DIN 4794. Ze bestaan uit 3 afzonderlijke meet— en schakelsystemen met de volgende functies: temperatuurregelaar TR, temperatuurbewaker TW en veiligheidstemperatuurbegrenzer STB.

Thermostaat voor paneelmontage, bijv. JUMO heatTHERM

Deze universele thermostaten zijn verkrijgbaar als temperatuurregelaar TR, temperatuurbewaker TW, veiligheidstemperatuurbewaker STW of veiligheidstemperatuurbegrenzer STB. Voldoet aan de richtlijnen: PED en RoHS.

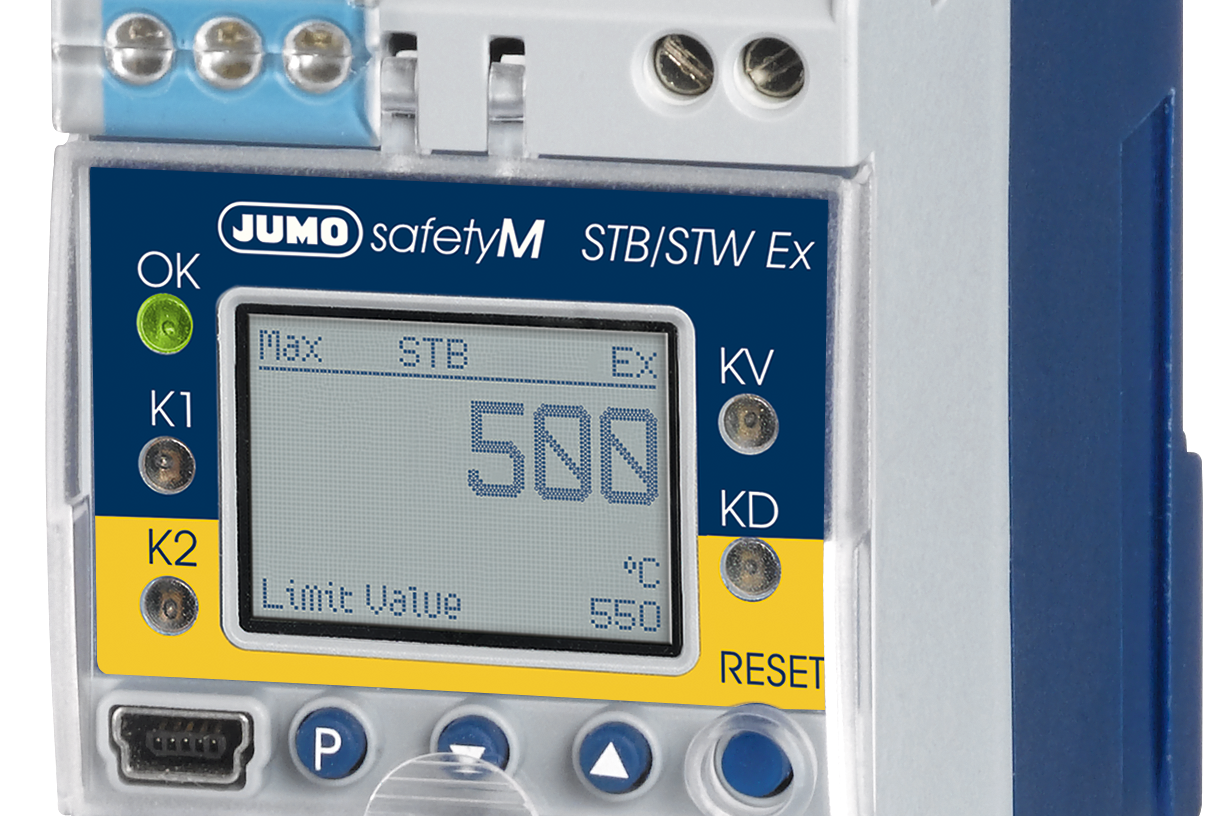

JUMO elektronische veiligheidstemperatuurbegrenzer- / bewakers STB/STW Ex

Deze apparaten voldoen aan PED richtlijn en DIN EN 14597 en SIL2/3, PLD/e. Ze zijn ook verkrijgbaar in een versie voor explosiegevaarlijke omgevingen.

Niveausensoren / -schakelaars

Zoals de JUMO NESOS R04 LS vlotterschakelaar voor het schakelen van alarmen, pompen, indicatielampen, kleppen en akoestische alarmen en de JUMO NESOS R20 LT | vlotterschakelaar voor scheepsbouw en gevaarlijke gebieden.
