Błędy pomiarowe przy używaniu czujników temperatury

W monitoringu temperatury można wyróżnić dwa rodzaje błędów: systematyczne i losowe. Błędy systematyczne wynikają z nieprawidłowego skalibrowania urządzeń pomiarowych lub z niedoskonałości samego urządzenia. Natomiast błędy losowe są spowodowane zmiennością warunków pomiarowych, takich jak fluktuacje temperatury otoczenia czy hałas elektryczny.

Do czynników wpływających na dokładność pomiaru temperatury należą między innymi:

• właściwości fizyczne materiałów, z których wykonane są sondy pomiarowe
• jakość i stan izolacji przewodów
• temperatura otoczenia, która może wpłynąć na dokładność odczytów.

Jak zmniejszyć błędy pomiarowe czujników temperatury?

Aby zmniejszyć błędy pomiarowe w monitoringu temperatury, warto zastosować kilka prostych sposobów, takich jak:

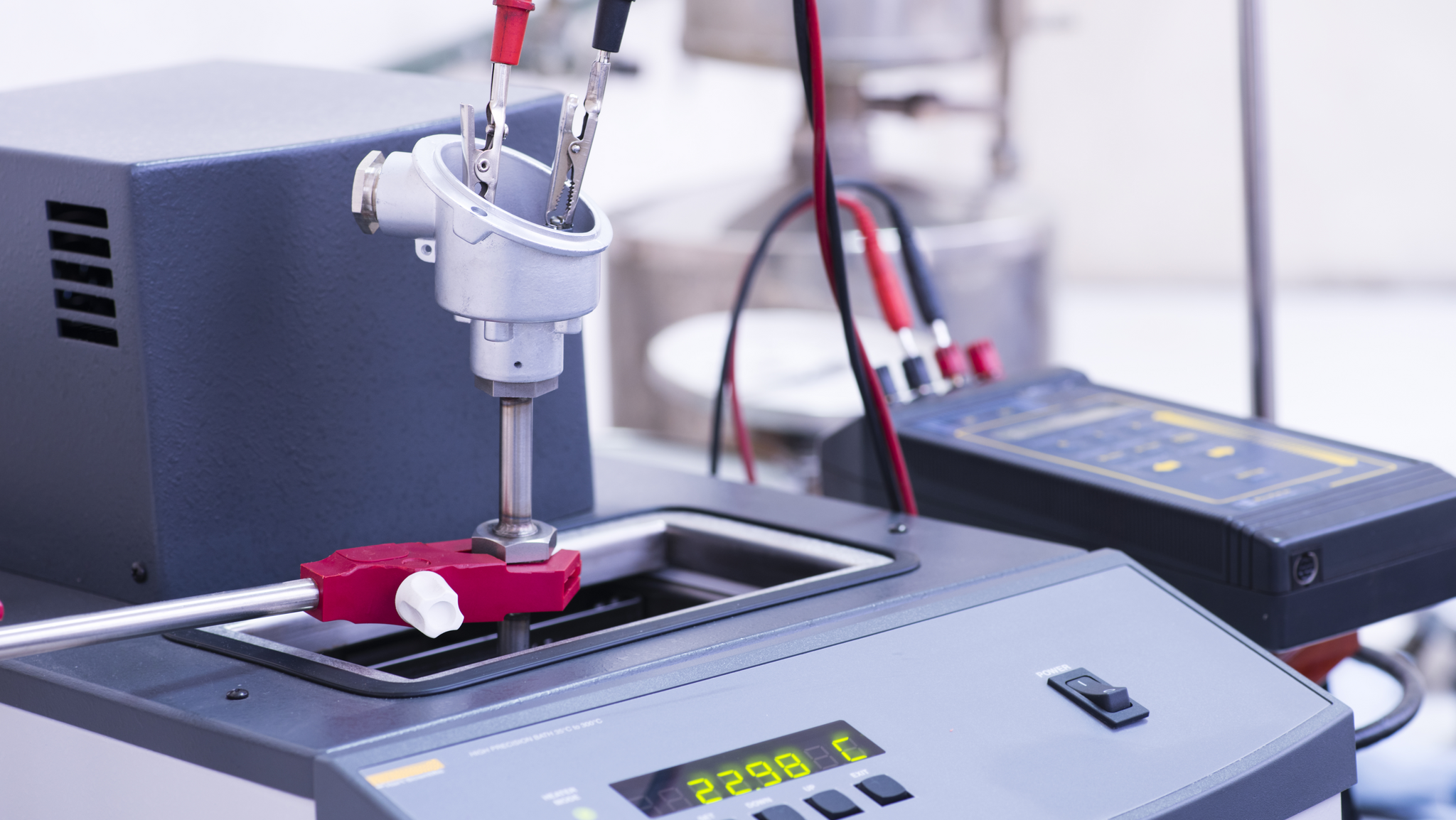

Regularna kalibracja czujników temperatury

Wzorcowanie to ważny krok w zapewnieniu dokładności pomiaru temperatury. Kalibracja czujników temperatury powinna być wykonywana przez specjalistów zgodnie z procedurami i standardami. Ogólnie rzecz biorąc, zaleca się kalibrować czujniki temperatury regularnie, zwykle co 6 do 12 miesięcy. Jednak istnieją pewne wyjątki, na przykład w przypadku czujników stosowanych w środowiskach ekstremalnych lub w branżach o szczególnych wymaganiach, gdzie kalibracje mogą być potrzebne częściej.

Wybór odpowiednich czujników pomiarowych

W temacie wyboru odpowiednich czujników pomiarowych zwróć uwagę na kilka aspektów:

1. Jakość wykonania: Wybieraj sondy pomiarowe od renomowanych producentów, którzy są znani z wysokiej jakości swoich produktów. Zapewnienie solidnej konstrukcji i trwałości sondy jest istotne, szczególnie w trudnych warunkach pracy.
2. Certyfikaty kalibracyjne: Upewnij się, że wybrane sondy posiadają certyfikaty kalibracyjne. Certyfikat potwierdza, że sonda została poddana testom i kalibracji przez akredytowane laboratoria, co gwarantuje jej dokładność i niezawodność.
3. Dopasowanie do aplikacji: Przed wyborem sondy pomiarowej należy dokładnie przeanalizować warunki i wymagania aplikacji. Na przykład, jeśli masz do czynienia z wysokimi temperaturami, konieczne może być zastosowanie sondy o wysokiej odporności na temperaturę lub specjalnej osłony termicznej.

W razie wątpliwości zawsze warto skonsultować się z ekspertem lub producentem, którzy pomogą dobrać odpowiednie rozwiązanie.

Wybieranie odpowiedniego miejsca montażu sond pomiarowych

Aby zmniejszyć błędy pomiarowe w monitoringu temperatury, ważne jest odpowiednie umieszczenie czujników. Unikaj miejsc, gdzie występują nagłe zmiany temperatury, jak np. blisko źródeł ciepła lub w przeciągach. Upewnij się, że czujnik znajduje się w miejscu reprezentatywnym dla monitorowanej temperatury.

Dodatkowo zadbaj o odpowiednią izolację czujnika, aby ograniczyć wpływ czynników zewnętrznych. Możesz zastosować osłony termiczne, izolację termiczną lub zabezpieczenia przed wilgocią i pyłem. Pamiętaj również o łatwym dostępie do czujnika w celu konserwacji, kalibracji lub ewentualnej wymiany. Miejsce montażu powinno być wygodne dla personelu technicznego.

Kompensacja zimnego złącza termopary

Kompensacja zimnego złącza w termoparach służy skorygowaniu pomiarów temperatury. Zimne złącze termopary, czyli miejsce, gdzie przewody łączą się z urządzeniem pomiarowym, idealnie powinno być utrzymywane w temperaturze 0°C. W rzeczywistości trzymanie zimnego złącza w kąpieli lodowej jest nieporęczne, dlatego kompensuje się tę różnicę temperatur poprzez dodanie lub odjęcie niewielkiego napięcia. Proces kompensacji zimnego złącza wymaga zastosowania specjalnego układu elektronicznego lub kompensatora termicznego.

Błędy pomiarowe czujników ciśnienia

W przypadku błędów pomiarowych w monitoringu ciśnienia należy również rozróżnić błędy systematyczne i losowe. Błędy systematyczne to te, które powtarzają się w każdym pomiarze i wynikają z usterki urządzenia pomiarowego lub zewnętrznych czynników zakłócających pomiar. Z kolei błędy losowe są wynikiem przypadkowych czynników zakłócających pomiar i mogą wystąpić tylko w pojedynczych pomiarach.

Przykłady czynników wpływających na dokładność pomiaru ciśnienia to między innymi:

• używane materiały konstrukcyjne w okolicach złącz pomiarowych,
• wpływ temperatury na dokładność pomiaru,
• zanieczyszczenia w cieczy lub gazie mierzonym,
• wibracje,
• wpływ promieniowania elektromagnetycznego.

Jak zmniejszyć błędy pomiarowe czujników ciśnienia?

Aby zmniejszyć błędy pomiarowe czujników ciśnienia, w większości stosuje się te same metody, co przy czujnikach temperatury. Równie ważna jest tutaj regularna kalibracja, wybór czujnika z dostosowanym do aplikacji zakresem pomiarowym, montaż w odpowiednim miejscu (w którym nie występują turbulencje, wibracje lub skoki temperatury) czy zastosowanie systemów kompensacji. Należy także regularnie sprawdzać stan czujnika, czy nie ma uszkodzeń mechanicznych, zanieczyszczeń czy luzów.

Czujniki i przetworniki temperatury i ciśnienia – oferta JUMO

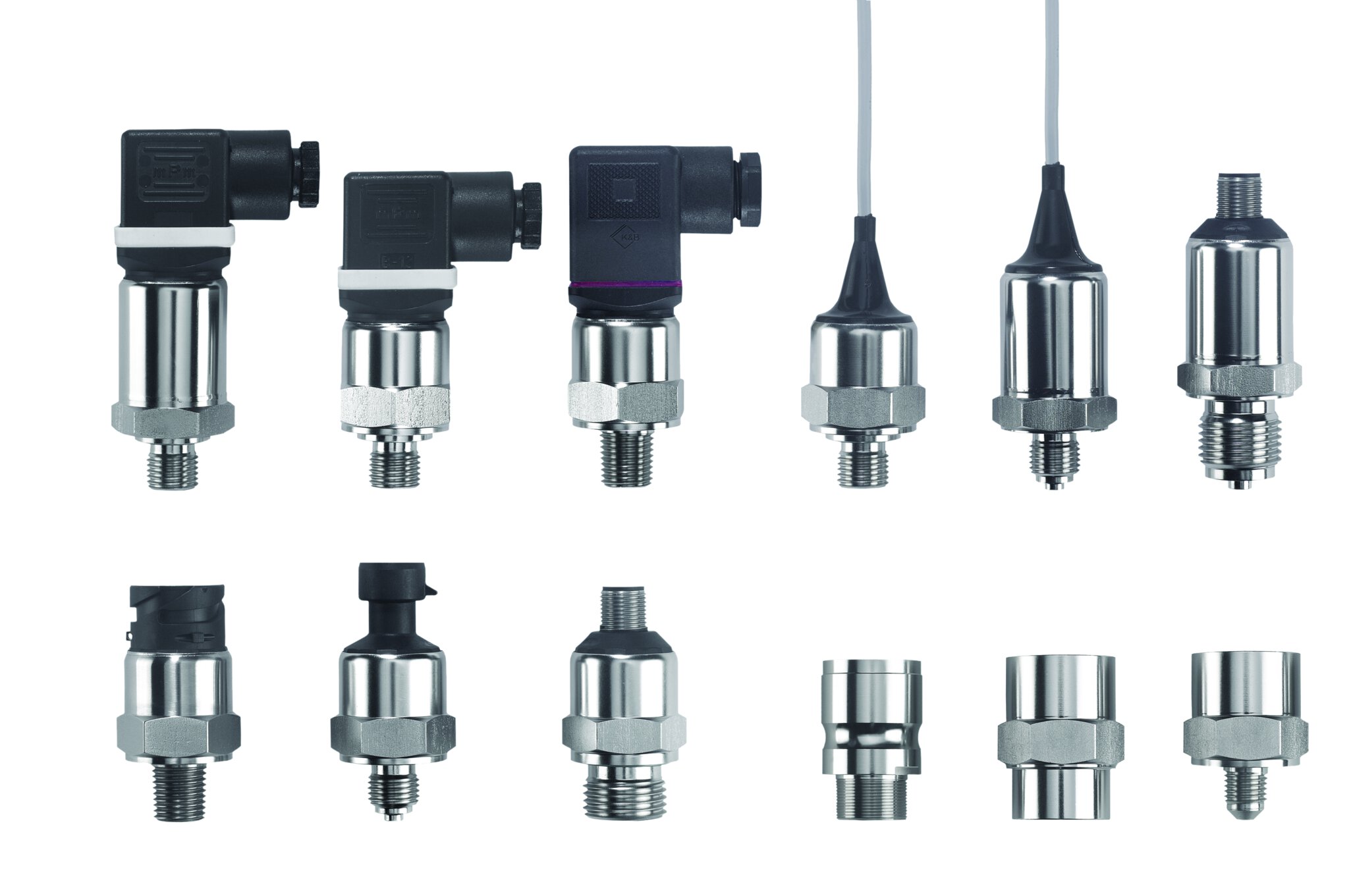

Oferujemy wiele różnych urządzeń do monitoringu temperatury i ciśnienia, zaprojektowanych z myślą o różnych potrzebach i wymaganiach procesów produkcyjnych. W ofercie JUMO znajdują się m.in. termometry oporowe, termopary, przetworniki ciśnienia, manometry cyfrowe i wiele innych.

Znajdziesz u nas również specjalistyczne rozwiązania, takie jak np. termometry do pomiaru temperatury w cieczy lub gazach agresywnych, przetworniki ciśnienia do wysokich temperatur i wiele innych. Dzięki temu można dobrać urządzenie idealnie dopasowane do potrzeb danego procesu produkcyjnego. Skontaktuj się z nami i otrzymaj ofertę już teraz!

Błędy pomiarowe w monitoringu temperatury i ciśnienia – podsumowanie

W tym artykule omówiliśmy najważniejsze błędy pomiarowe w monitoringu temperatury i ciśnienia oraz przedstawiliśmy sposoby na ich skorygowanie. Pilnowanie regularnej kalibracji czujników temperatury i przetworników ciśnienia, stosowanie sond pomiarowych o wysokiej jakości oraz dopasowanych do procesu, odpowiednie miejsce montażu sond pomiarowych to tylko niektóre z prostych sposobów na zwiększenie dokładności pomiarów temperatury. W przypadku termopar ważnym czynnikiem jest także kompensacja zimnego złącza, która pozwala na usunięcie błędów wynikających z różnic temperatury.

Jeśli szukasz urządzenia do monitoringu temperatury i ciśnienia lub usług wzorcowania, skontaktuj się z ekspertami JUMO, którzy pomogą Ci dobrać odpowiednie rozwiązania dostosowane do Twoich potrzeb i specyfikacji procesu produkcyjnego. Zaufaj naszemu doświadczeniu i wysokiej jakości produktom, które zapewnią Ci dokładność i niezawodność w monitorowaniu procesów technologicznych!
