Armatury zanurzeniowe – zasada działania i zastosowanie

Armatura zanurzeniowa to specjalistyczna osłona wykorzystywane do umieszczania  czujników, takich jak elektrody pH, redox czy termometry, bezpośrednio w cieczy. Jej głównym zadaniem jest zapewnienie stabilnego i bezpiecznego środowiska dla tych czujników oraz ich przewodów, co pozwala na dokładne i niezakłócone pomiary różnych parametrów cieczy. Dzięki odpowiedniej konstrukcji, armatury te chronią szklane elektrody przed uszkodzeniami mechanicznymi, w tym stłuczeniem, wpływami chemicznymi, a także zapewniają ich właściwe umiejscowienie w badanym medium. Typowe zastosowania armatur zanurzeniowych obejmują szeroki zakres dziedzin, począwszy od przemysłu chemicznego, farmaceutycznego, spożywczego, aż po oczyszczalnie ścieków.

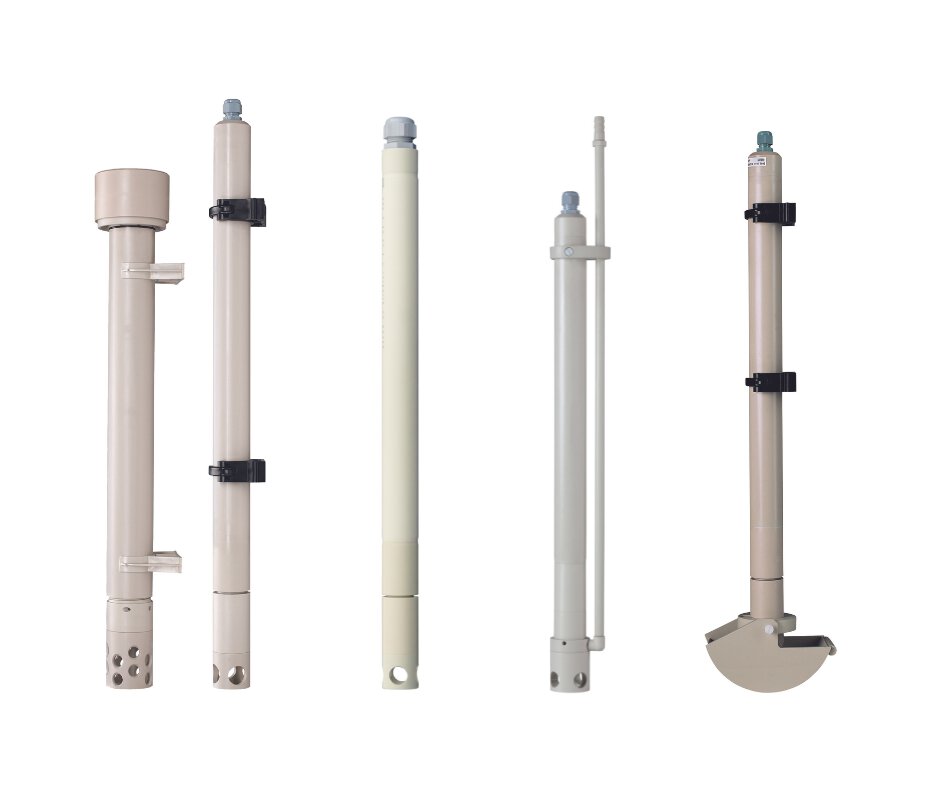

Rodzaje armatur zanurzeniowych

Oferujemy różnorodne armatury zanurzeniowe przeznaczone do pomiarów analitycznych w cieczach, do montażu w kanałach i zbiornikach otwartych:

1. Standardowa armatura: Możliwość montażu od boku zbiornika lub przez pokrywę, zanurzalna na głębokość do 2 metrów.

2. Wersje na 1 lub 3 Elektrody: Dostępne są wersje umożliwiające montaż jednej elektrody (np. tylko pH) lub trzech elektrod jednocześnie (np. redox, temperatura i konduktywność).

3. Wersja z kołyską utrzymującą wilgoć: Posiada pływak, który unosi się, gdy w zbiorniku jest medium. Gdy zbiornik jest pusty, pływak opada, a kołyska się zamyka, utrzymując elektrodę w wilgotnym środowisku i zapobiegając jej wysychaniu.

4. Armatura z zawiesiem: Idealna do zastosowań w żurawiach pomiarowych, np. na oczyszczalniach ścieków.

5. Wersja z rurką do czyszczenia: Wyposażona w rurkę boczną do doprowadzania powietrza lub wody, pomocną w czyszczeniu elektrod w warunkach, gdzie mogą występować klejące media.

6. Armatura ze zbiornikiem KCL: Przeznaczona do aplikacji z niską przewodnością (poniżej 300 mikrosiemensów)

Wszystkie nasze armatury zanurzeniowe są dostosowane do elektrod z gwintem montażowym pg13,5, co jest standardem w naszych elektrodach pH.

Ze względu na standardowy design elektrod redekos, pH, przewodności i termometrów kompensacyjnych temperatury z serii tecLINE, ecoLINE i blackLine pH (120 mm długości, 12 mm średnicy, gwint PG 13.5) pasują one do wszystkich naszych armatur.

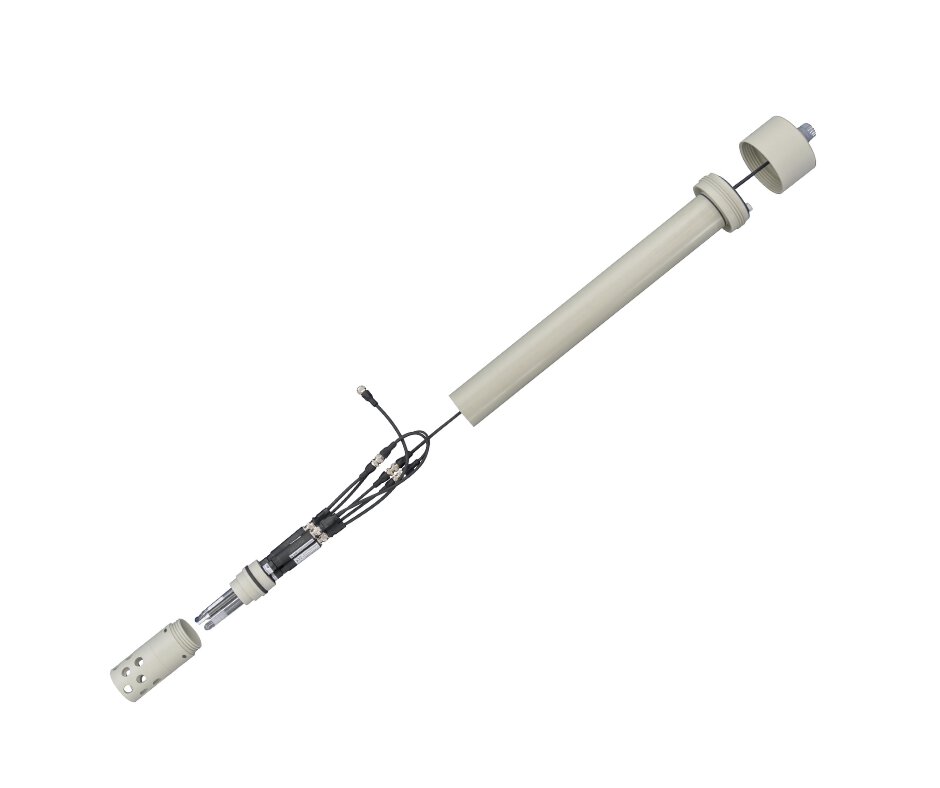

Instalacja elektrod w armaturze krok po kroku

Przedstawiamy proces montażu elektrod w armaturze krok po kroku:

1. Przygotowanie elektrody: Upewnij się, że elektroda jest czysta i gotowa do instalacji. Należy sprawdzić, czy nie ma żadnych uszkodzeń.

2. Przygotowanie armatury: Sprawdź, czy armatura jest czysta i wszystkie jej elementy są w dobrym stanie. Upewnij się, że armatura jest odpowiednia do wybranej elektrody.

3. Wkręcanie elektrody: Ostrożnie wkręć elektrodę do armatury, zwracając uwagę, aby nie uszkodzić gwintu. W przypadku armatur z gwintem PG 13.5, elektroda powinna pasować bez problemu.

4. Zabezpieczenie uszczelnienia: W przypadku niektórych armatur, istnieje pierścień uszczelniający lub inny mechanizm uszczelniający, który zapewnia szczelne połączenie między elektrodą a armaturą. Upewnij się, że uszczelka jest prawidłowo umieszczona i nie uszkodzona.

5. Podłączanie kabla: Jeśli elektroda wymaga połączenia elektrycznego, delikatnie podłącz kabel do elektrody. Należy zwrócić uwagę, aby nie skręcić kabla podczas skręcania.

6. Sprawdzenie montażu: Po montażu, należy sprawdzić, czy elektroda jest prawidłowo zamocowana i czy nie występują żadne luzy.

7. Montaż w zbiorniku lub systemie: Armatura z elektrodą może być następnie zamontowana w odpowiednim miejscu w zbiorniku lub systemie, z wykorzystaniem odpowiednich zacisków czy wsporników, w zależności od konkretnego zastosowania.

Pamiętaj, że każda instalacja może wymagać specyficznych kroków zależnych od rodzaju armatury, elektrody oraz środowiska, w którym będą one stosowane. Zawsze warto skonsultować się z instrukcjami lub naszym specjalistą w celu przeprowadzenia prawidłowego montażu.
