Czym jest termostat przemysłowy z zatwierdzeniem ATEX [Ex i] dla strefy 1 lub 21?

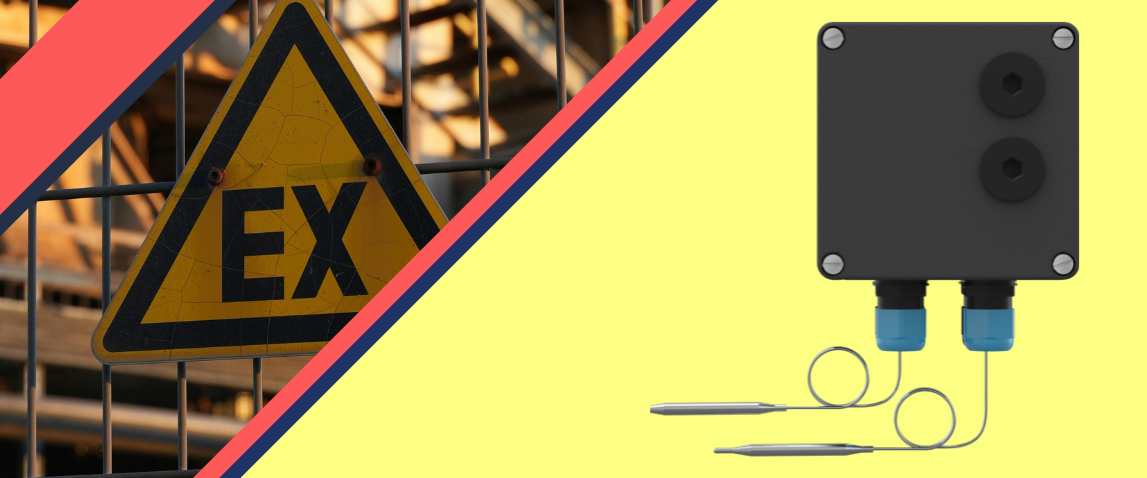

Termostat przemysłowy do stref Ex to urządzenie zaprojektowane specjalnie do pracy w obszarach zagrożonych wybuchem, gdzie bezpieczeństwo ma absolutne znaczenie. Model JUMO exTHERM S200 spełnia wymagania ATEX i jest dostępny w wersji z pojedynczym lub podwójnym termostatem, a także z osłoną kapilarną lub sztywną. Dzięki temu można go dopasować do bardzo różnych procesów przemysłowych.

Urządzenie działa zgodnie z zasadą rozszerzalności cieczy, a jego elementem przełączającym jest precyzyjny mikroprzełącznik. W zależności od potrzeb może pełnić rolę monitora temperatury (TW), monitora temperatury bezpieczeństwa (STW) lub ogranicznika temperatury bezpieczeństwa (STB).

Jak działa termostat powierzchniowy dla stref zagrożonych wybuchem?

Termostat powierzchniowy, taki jak JUMO exTHERM S200, działa w oparciu o zasadę rozszerzalności cieczy. Czujnik wypełniony cieczą reaguje na zmianę temperatury – wzrost objętości medium powoduje przesunięcie elementu mechanicznego, który uruchamia mikroprzełącznik. Dzięki temu urządzenie może sterować instalacją grzewczą lub chłodniczą i w odpowiednim momencie odłączyć obwód, zapobiegając przegrzaniu lub pracy poza bezpiecznym zakresem.

W praktyce termostat może pełnić różne funkcje: jako monitor temperatury (TW), monitor bezpieczeństwa (STW) lub ogranicznik bezpieczeństwa (STB). Daje to możliwość elastycznego dopasowania do procesu – od zwykłej regulacji, aż po funkcję krytycznego zabezpieczenia.

Dzięki konstrukcji iskrobezpiecznej [Ex i] urządzenie może być stosowane w strefach zagrożonych wybuchem, a dodatkowe dopuszczenie SIL 2 (w przygotowaniu) potwierdza jego przydatność także w systemach bezpieczeństwa funkcjonalnego. Oznacza to, że termostat nie tylko kontroluje temperaturę, ale realnie podnosi poziom ochrony całej instalacji.

Jakie właściwości techniczne wyróżniają JUMO exTHERM S200? Korzyści z nowego rozwiązania

Termostat Ex JUMO exTHERM S200 wyróżnia się konstrukcją, która łączy prostotę montażu z wysokimi standardami bezpieczeństwa. Obudowa z poliestru wzmocnionego włóknem szklanym zapewnia wytrzymałość mechaniczną i stopień ochrony IP54 lub opcjonalnie IP65, dzięki czemu urządzenie sprawdza się także w wymagających warunkach przemysłowych.

Zakres pomiarowy od -20 do +500°C pozwala na zastosowanie w szerokiej gamie procesów technologicznych – od umiarkowanych po bardzo wysokie temperatury. Termostat jest dostępny zarówno w wersji z osłoną kapilarną (do 5 m długości), jak i ze sztywną osłoną termometryczną, co daje użytkownikowi swobodę konfiguracji i wytrzymałość.

Zastosowanie technologii PUSH IN ułatwia i przyspiesza podłączenie elektryczne, minimalizując ryzyko błędów montażowych. Dodatkowo opcjonalny obwód NAMUR pozwala na integrację z systemami sygnalizacji w atmosferach Ex.

Urządzenie pełni funkcję TW, STW lub STB, co oznacza, że może działać zarówno jako standardowy monitor temperatury, jak i jako element systemu zabezpieczającego instalację. Zatwierdzenie ATEX [Ex i] umożliwia stosowanie w strefach 1 i 21, a z osłonami także w strefie 0, natomiast planowane zatwierdzenie SIL 2 rozszerza możliwości jego wykorzystania w systemach bezpieczeństwa funkcjonalnego.

W jakich aplikacjach sprawdzi się termostat przemysłowy do stref Ex?

Termostat przemysłowy do stref Ex znajduje zastosowanie wszędzie tam, gdzie proces technologiczny odbywa się w środowisku zagrożonym wybuchem i wymaga pewnej oraz bezpiecznej kontroli temperatury. Dzięki dopuszczeniom ATEX [Ex i] i przygotowaniu do SIL 2, może być używany zarówno w aplikacjach standardowych, jak i w systemach bezpieczeństwa funkcjonalnego.

Najczęściej stosuje się go w branżach, gdzie występują łatwopalne gazy, pary lub pyły:

• Przemysł chemiczny i petrochemiczny – kontrola temperatury w instalacjach grzewczych, destylacyjnych czy reaktorach procesowych.

• Przemysł tworzyw sztucznych – nadzór nad temperaturą w procesach przetwarzania i recyklingu.

• Inżynieria mechaniczna i zakładowa – zabezpieczenie systemów grzewczych i chłodniczych w halach produkcyjnych.

• Instalacje z atmosferą pyłową – np. zakłady przetwórstwa spożywczego, młyny czy suszarnie, gdzie konieczne jest ograniczanie ryzyka zapłonu pyłów przewodzących i nieprzewodzących

Elastyczność konstrukcji (wersje z kapilarą lub sztywną osłoną) pozwala na łatwe dopasowanie termostatu do różnych instalacji – od systemów z dużymi zbiornikami po mniejsze układy grzewcze. Dzięki temu jedno urządzenie może obsłużyć wiele typów aplikacji, zapewniając zarówno precyzję pomiaru, jak i bezpieczeństwo całego procesu.
