Skrót "IP" rozumiany jest jako "International Protection Rating", czyli "Stopień ochrony". Czasem tłumaczony jest także jako "Ingress Protection", co oznacza ochronę przed wnikaniem. Druga nazwa najbardziej trafnie oddaje istotę tego, czym są typy ochrony IP. Klasy te są, najprościej mówiąc, częścią systemu opisującego, czy urządzenie jest chronione przed wnikaniem cząsteczek, pyłu lub wody.
Stopień ochrony IP składa się ze stałego oznaczenia literowego w postaci symbolu IP oraz dwóch cyfr charakterystycznych. Opcjonalnie na końcu kodu mogą znajdować się dwie litery – dodatkowa i uzupełniająca. Jeśli określanie cyfry charakterystycznej nie jest wymagane, należy zastąpić ją literą X.
Literę dodatkową stosujemy, gdy ochrona przed dostępem do części niebezpiecznych jest wyższa, niż wskazywałaby na to pierwsza cyfra charakterystyczna. Litera uzupełniająca informuje o ochronie w specyficznych przypadkach, np. w określonych warunkach pogodowych lub przy urządzeniach wysokiego napięcia.
poziom ochrony przed kontaktem z ciałami stałymi
X – brak danych, by określić stopień ochrony
0 – brak ochrony przed ciałami stałymi i dotknięciem
1 – ochrona przed dotknięciem części niebezpiecznych wierzchem dłoni oraz przed wnikaniem ciał stałych o średnicy 50 mm i większej
2 – ochrona przed dotknięciem części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy 12,5 mm i większej
3 – ochrona przed dotknięciem części niebezpiecznych narzędziem oraz przed wnikaniem ciał stałych o średnicy 2,5 mm i większej
4 – ochrona przed dotknięciem części niebezpiecznych drutem oraz przed wnikaniem ciał stałych o średnicy 1 mm i większej
5 – ochronę użytkowników przed jakimkolwiek dotknięciem niebezpiecznych części oraz przed wnikaniem pyłu
6 – najwyższa ochrona przed jakimkolwiek dotknięciem części niebezpiecznych i wnikaniem pyłu
ochrona przed wnikaniem wody
X – brak danych, by określić stopień ochrony
0 – brak ochrony przed wodą
1 – ochrona przed padającymi kroplami wody
2 – ochrona przed padającymi kroplami wody przy wychyleniu budowy pod dowolnym kątem do 15° od pionu w każdą stronę
3 – ochrona przed natryskiwaniem wodą pod dowolnym kątem do 60° od pionu w każdą stronę
4 – ochrona przed bryzgami wody z wszystkich kierunków
5 – ochrona przed strumieniem wody do 12,5 l/min, lanym na obudowę z dowolnego kierunku
6 – ochrona przed strumieniem wody do 100 l/min, lanym na obudowę z dowolnego kierunku
7 – ochrona przed skutkami krótkotrwałego zanurzenia w wodzie na czas 30 min i o głębokości 15 cm powyżej wierzchu obudowy i 1 m poniżej jej spodu (wartości dla obudowy niższej niż 85 cm)
8 – ochrona przed skutkami ciągłego zanurzenia w wodzie w warunkach określonych przez producenta, lecz trudniejszych niż w punkcie 7
9 – odporność na długotrwałe zanurzenie i ochrona przed zalaniem silną strugą wody pod wysokim ciśnieniem (80-100 bar) i temperaturze do 80°C
Stosowane są dwie normy klasyfikacji kodów IP:
DIN EN 60529 Stopnie ochrony zapewnione przez obudowy. Stosuje się ją najczęściej w aplikacjach przemysłowych.
DIN 40 050 część 9: Pojazdy drogowe, typy ochrony IP; ochrona przed ciałami obcymi, wodą i stycznością, sprzęt elektryczny. Zwykle stosowana w sytuacjach, gdy przyrząd używany będzie w trudnych warunkach, przekraczających zwykłe zanurzenie np. czyszczenie pod wysokim ciśnieniem.
Normy te różnią się niektórymi szczegółami, powinno się więc odnosić w każdym przypadku do odpowiedniej z nich.
IP67 oznacza maksymalny poziom zabezpieczenia przed kurzem, piaskiem i innymi ciałami stałymi oraz wysoki stopień ochrony przed skutkami wnikania wody. Jest to najniższy stopień ochrony, jaki powinna rozważać osoba, dla której istotna w urządzeniu jest wodoszczelność.
Przełączniki pływakowe do punktowego pomiaru poziomu cieczy, m.in. przełącznik pływakowy w wersji standardowej i przełącznik pływakowy w wersji miniaturowej. Posiadają również dopuszczenia do stref zagrożonych wybuchem.

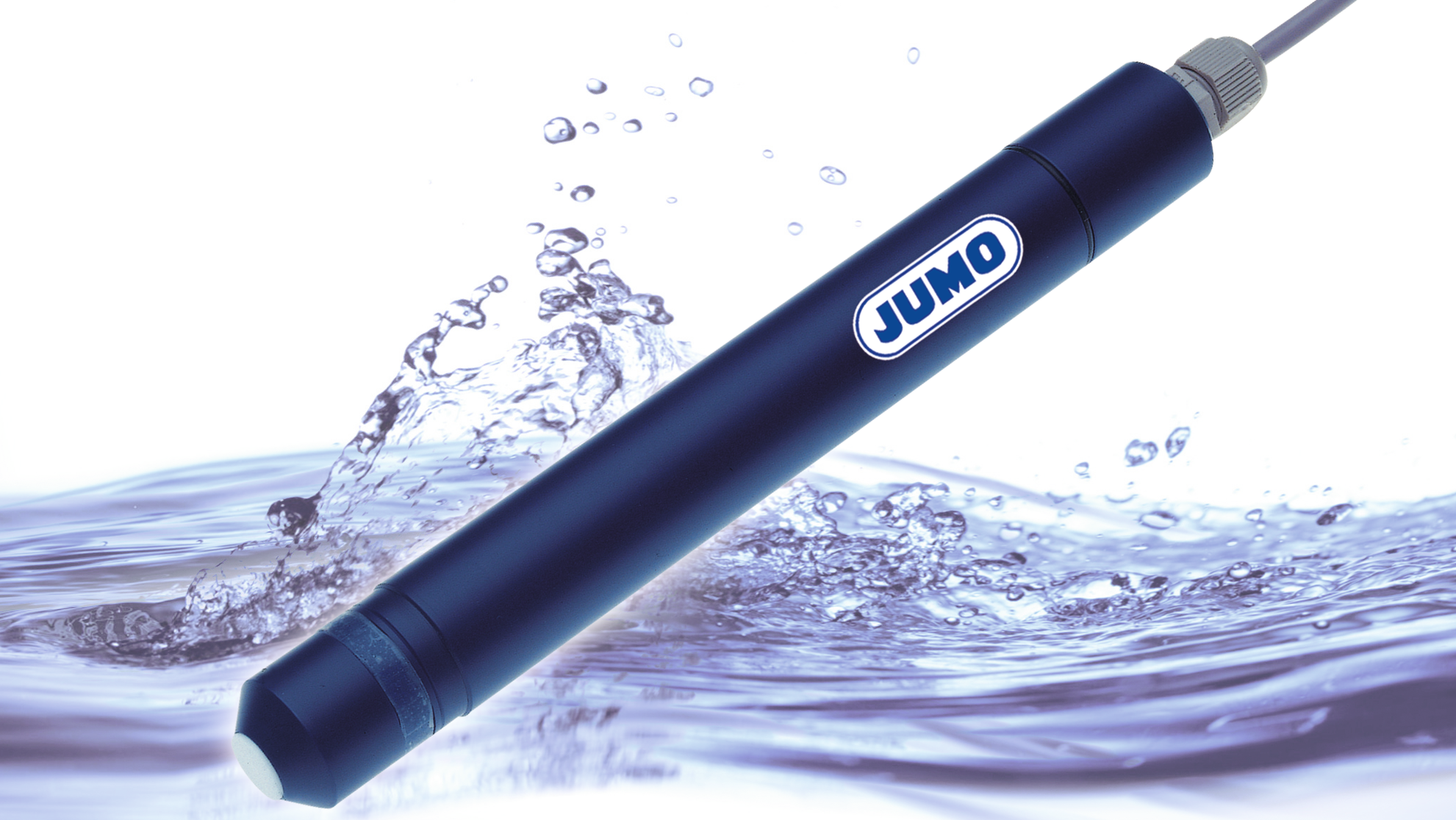

Sondy hydrostatyczne MAERA do pomiarów cieczy w zbiornikach. W tej serii posiadamy sondy do pomiaru takich parametrów m.in. poziomu i głębokości mediów, zarówno agresywnych, jak i nieagresywnych. Sondy MAERA występują również w wersji z dopuszczeniem ATEX do stref zagrożonych wybuchem.
IP67 to najniższy stopień ochrony, jaki powinna rozważać osoba, dla której istotna w urządzeniu jest wodoszczelność, gdyż możliwość zanurzenia w wodzie możliwa jest od 7. poziomu. Jednakże, należy wziąć pod uwagę, że ta klasa wodoszczelności gwarantuje odporność na krótkotrwałe zanurzenie do 30 minut. Jeśli urządzenie ma być narażone na długotrwałe zanurzenie, lub wolimy mieć większą pewność, zawsze lepszym wyborem będzie stopień ochrony IP68.
Skontaktuj się z JUMO – pomożemy dobrać urządzenia do Twojej aplikacji.
