Zanim przejdziemy do praktycznych aspektów wzorcowania manometru, krótko wyjaśnimy czym jest to urządzenie i do czego służy. Przyrząd ten mierzy ciśnienie w układach zamkniętych. Wykorzystywany jest głównie do pomiaru ciśnienia wody oraz gazów, w takich branżach jak ciepłownictwo, hydraulika, gazownictwo czy branża wodno-kanalizacyjna.

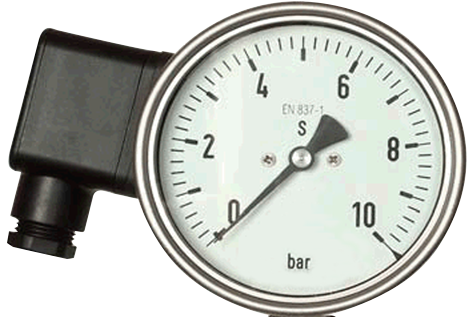

Jeśli szukasz manometru, niezawodny sprzęt znajdziesz w ofercie JUMO. Nasz manometr z przetwornikiem ciśnienia łączy tradycyjny manometr z przetwornikiem ciśnienia z wyjściem analogowym 4-20 mA, 0-20 mA lub 0-10V. Urządzenie to mierzy ciśnienie w zakresie -1 do +400 barów. Dzięki wykonaniu z wysokiej jakości stali nierdzewnej urządzenie może być stosowane praktycznie we wszystkich mediach, nawet w trudnych warunkach. Znajduje swoje zastosowanie przeważnie w inżynierii chemicznej i procesowej.
Wzorcowanie i kalibracja to pojęcia, które budzą wiele wątpliwości, jeśli chodzi o ich znaczenie definicyjne. W rzeczywistości, sprawa nie jest skomplikowana – wzorcowanie i kalibracja to różne określenia na ten sam proces. Najprościej mówiąc, pojęcia te oznaczają dokładnie to samo.
Każdy przyrząd pomiarowy starzeje się i zużywa, przez co z czasem nie gwarantuje uzyskiwania prawidłowych wyników mierzonych wartości. Wzorcowanie manometrów, tak samo jak innych przetworników ciśnienia, jest konieczne, by określić wartość błędu i wyregulować urządzenie. Tylko dzięki regularnej kalibracji możemy mieć pewność dokładności i stałości pomiaru ciśnienia. Ponadto, wzorcowanie manometrów jest prawnie wymagane m.in. przez normę ISO 9001.
Wzorcowanie manometrów polega na określaniu stopnia odchylenia przyrządu pomiarowego od prawidłowej wartości pomiaru, określonej przez wzorzec. Wzorcem jest urządzenie referencyjne o dokładności większej niż badany manometr. W tym celu używa się cyfrowego przetwornika ciśnienia lub nawet innego manometru, o ile ma on większą dokładność. Aby sprawdzić, czy przyrząd mieści się w dopuszczalnej granicy błędu, należy zwiększać i zmniejszać ciśnienie w całym zakresie pomiarowym. Zazwyczaj jest to 0, 25, 50, 75 i 100%.
Podczas wzorcowania manometrów nie wykonuje się żadnej interwencji technicznej, takiej jak np. nastawa linearności, regulacja punktu zerowego czy zakresu.
Kiedy wiesz już, dlaczego kalibracja jest tak istotna i na czym polega, kolejne pytanie, jakie się pojawia to prawdopodobnie "Co ile należy wzorcować manometr?". Zaleca się, by co roku dokonywać kalibracji tych przyrządów pomiarowych. Tego terminu trzeba szczególnie pilnować w przypadku urządzeń, które mają klasę dokładności 0,6 lub lepszą. Te posiadające niższe klasy dokładności, mogą być wzorcowane co 2 lata.
Certyfikat kalibracji to dokument potwierdzający wykonanie kalibracji oraz informacje dotyczące m.in odchyleń przyrządu pomiarowego.
Świadectwo wzorcowania powinno zawierać:
przedmiot wzorcowania
metodę wzorcowania
warunki środowiskowe
deklarację spójności pomiarowej
wyniki
Usługę wzorcowania manometrów wykonujemy dla urządzeń od -1 do +10 bar w naszym laboratorium ciśnienia. Posiadamy w ofercie również kalibrację manometrów mierzących inne zakresy ciśnień lub z akredytacją, wykonywaną przez główny oddział naszej JUMO w Niemczech.
Więcej o naszej ofercie kalibracji urządzeń do pomiaru ciśnienia przeczytasz tutaj. Skontaktuj się z nami – wspólnie dobierzemy indywidualne rozwiązanie!
