Regulator PID a PLC – różnice, które są kluczowe

Porównanie regulatora PID ze sterownikiem PLC często sprowadza się do pytania, czy sterownik PLC potrafi realizować regulację PID. W praktyce odpowiedź jest twierdząca, ale samo posiadanie tej funkcji nie oznacza jeszcze, że w każdej aplikacji będzie to rozwiązanie optymalne.

Czym jest regulator PID i jak działa?

Regulator PID (proporcjonalno-całkująco-różniczkujący) to urządzenie zaprojektowane wyłącznie do jednego zadania – stabilnej regulacji procesu ciągłego. Ma własne sygnały wejściowe i sygnały wyjściowe, a także deterministyczny algorytm pracujący w stałym cyklu. Konfiguracja polega na parametryzacji: ustawieniu typu regulacji oraz nastaw regulatora PID, takich jak wzmocnienie (Kp), czas całkowania i różniczkowania, a także alarmów oraz ramp wartości zadanej.

Oznacza to, że regulator realizuje regulację w zamkniętej pętli sprzężenia zwrotnego, na podstawie uchybu pomiędzy wartością zadaną a aktualną wartością procesu (PV).

Co to sterownik PLC i jak wypada w porównaniu do regulatora PID?

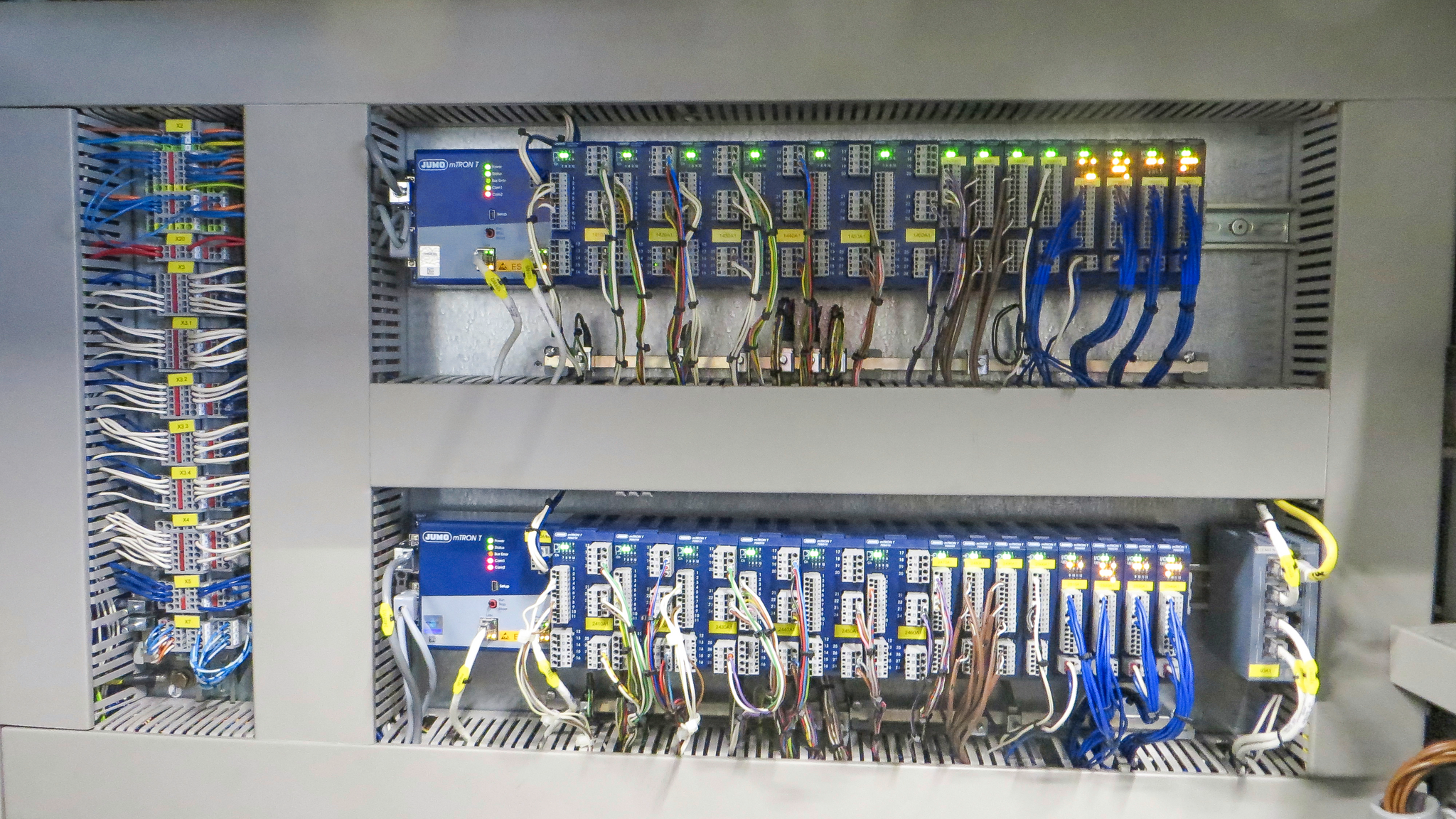

Sterownik PLC (programowalny sterownik logiczny) jest z kolei platformą uniwersalną. Regulacja typu PID jest w nowoczesnych sterownikach jedną z wielu funkcji realizowanych programowo – obok sekwencji, komunikacji, diagnostyki, wizualizacji czy sterowania ruchem. PLC daje ogromną elastyczność, ale jednocześnie powoduje, że regulacja staje się częścią większego programu, zależną od cyklu sterownika i jakości implementacji.

Dlatego różnice między regulatorem PID a PLC dotyczą głównie tego, jak stabilnie, niezależnie i przewidywalnie działają one w długim okresie.

Kiedy wybrać regulator PID, a kiedy sterownik PLC?

Odpowiedni dobór tego elementu w systemie jest kluczowy. Decyzja, czy wybrać regulator PID czy PLC, powinna wynikać z roli regulacji w procesie. Jeśli regulacja jest jednym z wielu elementów złożonej logiki, PLC będzie naturalnym wyborem.

Sterownik PLC z funkcją PID ma sens, gdy:

• regulacja jest częścią sekwencji technologicznej,

• występuje wiele powiązanych pętli i zależności,

• potrzebne są receptury, archiwizacja danych i SCADA,

• proces dynamicznie się zmienia, a zmienne procesowe są ze sobą silnie powiązane

• system ma się rozwijać lub integrować z innymi instalacjami.

W takich aplikacjach regulator autonomiczny byłby rozwiązaniem zbyt wąskim. PLC pełni rolę nadrzędną i pozwala spiąć regulację z resztą systemu.

Kiedy regulator PID jest lepszym wyborem niż PLC z algorytmem regulacji PID?

W wielu rzeczywistych aplikacjach przemysłowych regulacja nie jest częścią rozbudowanej automatyki, lecz samodzielnym zadaniem. Dotyczy to przede wszystkim regulacji temperatury w piecach, nagrzewnicach, zbiornikach czy strefach grzewczych maszyn.

W takich przypadkach wykorzystanie PLC z funkcją PID zwiększa złożoność systemu, nie poprawiając jakości samej regulacji. Niepotrzebnie rosną tym samym koszty, a także wydłuża się uruchomienie i komplikuje eksploatacja.

Regulator PID to lepsze rozwiązanie niż PLC, gdy:

• regulujesz jedną lub kilka prostych pętli regulacji,

• proces jest stabilny i powtarzalny,

• nie potrzebujesz logiki sekwencyjnej,

• regulacja ma działać lokalnie i autonomicznie,

• liczy się szybkie uruchomienie i prostota obsługi,

• koszt dotyczy pojedynczej pętli, a nie całego systemu.

W takich aplikacjach pytanie kiedy regulator PID zamiast PLC ma bardzo prostą odpowiedź: zawsze wtedy, gdy regulacja jest celem samym w sobie.

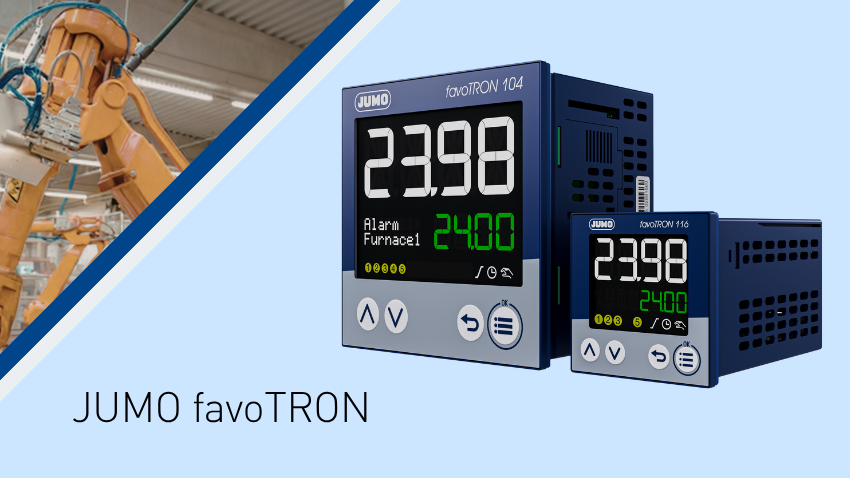

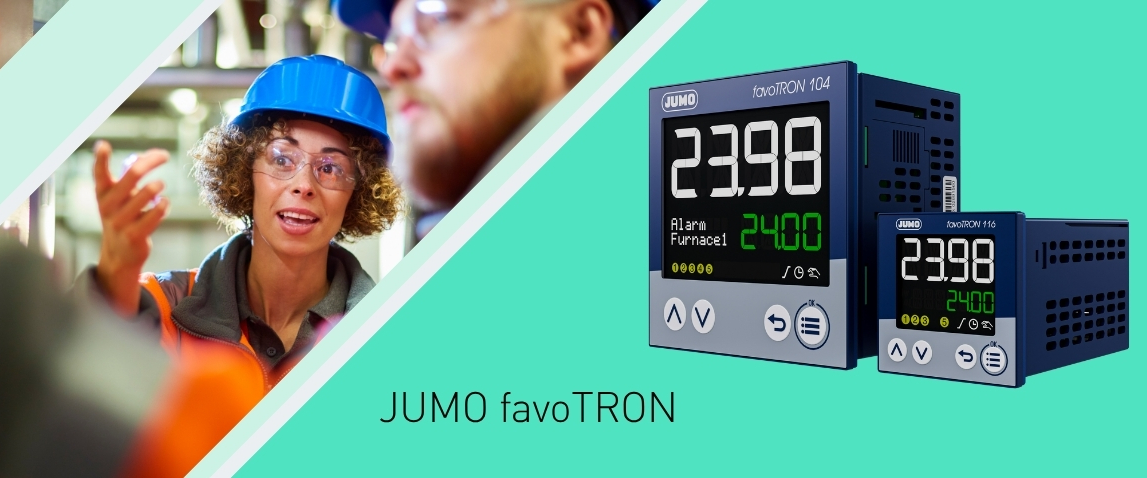

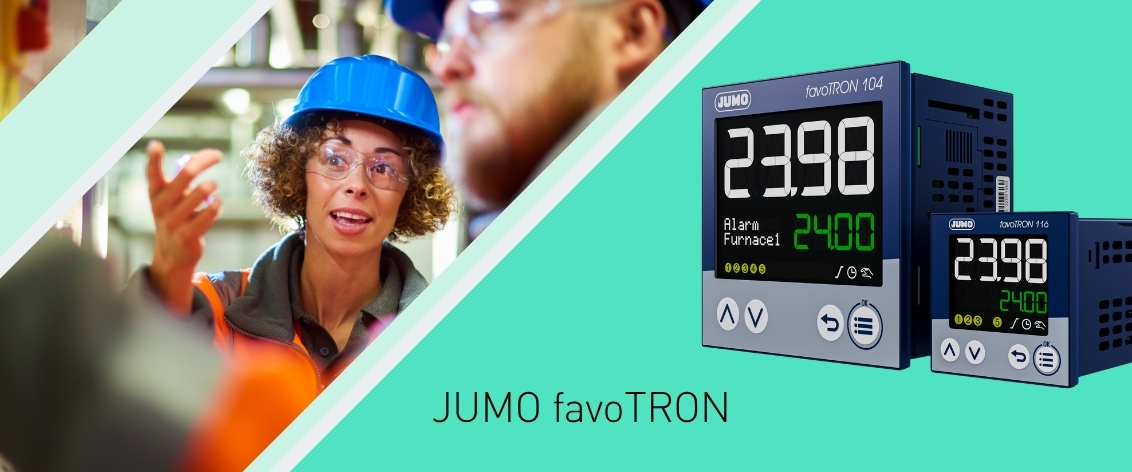

Regulator PID vs PLC na przykładzie kompaktowego JUMO favoTRON

Kompaktowy regulator PID JUMO favoTRON jest przykładem urządzenia zaprojektowanego dokładnie pod takie scenariusze. Obsługuje regulację 2‑punktową, 3‑punktową (heating/cooling) oraz ciągłą PID / PI / PD / P / I, dzięki czemu może być stosowany zarówno w prostych, jak i bardziej wymagających aplikacjach temperaturowych.

Kluczowym aspektem parametrów regulatora jest deterministyczna praca pętli regulacji. Regulator pracuje z czasem próbkowania 250 ms, niezależnie od komunikacji i innych zadań.

Oznacza to, że regulacja:

• przebiega w stałym, przewidywalnym cyklu obliczeniowym,

• nie reaguje z opóźnieniem,

• zachowuje stabilność i dokładność nawet przy zakłóceniach.

Regulator działa autonomicznie, a awaria systemu nadrzędnego lub PLC nie wpływa na jego pracę.

Funkcje favoTRON, które eliminują potrzebę PLC

O przewadze regulatora PID w takich zastosowaniach decydują funkcje, które w PLC wymagałyby dodatkowego programowania.

JUMO favoTRON oferuje m.in.:

• wykrywanie błędów w obwodzie grzewczym dzięki monitoringowi pętli regulacji,

• niezależne wartości graniczne z reakcją alarmową,

• rampy wartości zadanej i program regulatora do 8 odcinków,

• timer i tryb ręczny,

• liczniki godzin pracy i serwisowe.

Dzięki temu regulator nie tylko steruje, ale również nadzoruje poprawność procesu.

Obsługa i modernizacja instalacji automatyki przemysłowej

Istotnym argumentem z perspektywy automatyki przemysłowej jest również wygoda eksploatacji. Regulator favoTRON posiada czytelną obsługę lokalną z komunikatami tekstowymi, dostępnymi w kilku językach. Operator i utrzymanie ruchu nie potrzebują laptopa ani specjalistycznego oprogramowania PLC.

Standardowe formaty 48×48 mm i 96×96 mm oraz niewielka głębokość montażowa sprawiają, że regulator można zastosować w istniejącej już infrastrukturze, bez dużej przebudowy. Wyjścia przekaźnikowe oraz wyjście logiczne 0/14 V umożliwiają bezpośrednie sterowanie grzałkami i przekaźnikami SSR.

Z punktu widzenia całkowitego kosztu posiadania dla jednej pętli regulacji regulator PID jest rozwiązaniem wyraźnie prostszym i tańszym niż sterownik PLC

Podsumowanie

Regulator PID i PLC nie są rozwiązaniami konkurencyjnymi, lecz komplementarnymi. PLC z funkcją PID jest niezbędny w złożonych systemach automatyki, natomiast regulator PID wygrywa wszędzie tam, gdzie liczy się stabilna, lokalna i niezależna regulacja procesu. W praktyce najlepsze instalacje często łączą oba podejścia – regulator realizuje krytyczną pętlę, a PLC pełni rolę nadrzędną.

Jeśli zastanawiasz się, które rozwiązanie będzie właściwym wyborem w Twojej aplikacji, skontaktuj się z nami! Nasi inżynierowie pomogą Ci podjąć tą kluczową decyzję już na etapie projektu.
