Dlaczego precyzyjna kontrola temperatury decyduje o jakości wyrobów z tworzyw sztucznych?

Każdy etap obróbki w przemyśle tworzyw sztucznych opiera się na kontrolowanym dostarczaniu i odbieraniu energii cieplnej. Właśnie dlatego temperatura stanowi jeden z najważniejszych parametrów technologicznych całego procesu. Podczas przetwórstwa tworzywa przechodzą ze stanu stałego w uplastyczniony, a następnie ponownie krzepną.

W tym czasie temperatura wpływa m.in. na:

• lepkość stopu,

• zdolność do wypełniania formy lub matrycy,

• czas chłodzenia,

• skurcz i stabilność wymiarową.

Jeżeli regulacja temperatury procesu tworzyw sztucznych nie przebiega stabilnie, pojawiają się typowe problemy: niedolewy, przypalenia, zapadnięcia, deformacje czy różnice w masie detalu. Wobec tego kontrola nie może opierać się wyłącznie na sterowaniu z poziomu sterownika PLC. W takich warunkach potrzebne są lokalne regulatory, które realizują pętle regulacji bezpośrednio przy obiekcie i reagują na zmiany w czasie rzeczywistym.

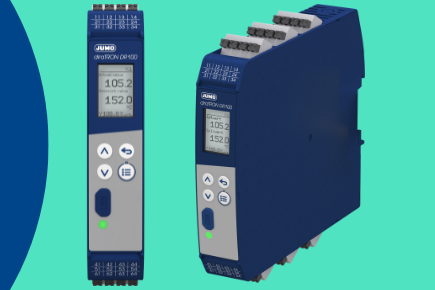

Wielofunkcyjny sterownik do montażu na szynie DIN JUMO diraTRON DR100 umożliwia pracę jako regulator PID, regulator dwustawny lub regulator trzypunktowy, co pozwala dopasować sposób regulacji do charakterystyki danej strefy grzewczej.

Wielostrefowe sterowanie temperaturą z użyciem uniwersalnego regulatora JUMO diraTRON DR100

Wtrysk to praca z kilkoma strefami cylindra uplastyczniającego, dyszą, a często także z dodatkowymi obwodami grzewczymi. Każda strefa wyposażona jest w czujnik (np. Pt100 lub termoparę), a uniwersalny regulator temperatury w procesach przemysłowych realizuje lokalną pętlę PID. Wyjścia przekaźnikowe lub analogowe sterują elementami wykonawczymi, takimi jak półprzewodnikowe przekaźniki SSR czy tyrystorowe sterowniki mocy. Dzięki temu uzyskuje się stabilną temperaturę wtrysku tworzyw sztucznych i powtarzalne warunki uplastyczniania.

W ekstruzji kluczowe znaczenie ma precyzyjna regulacja temperatury wzdłuż całego cylindra i głowicy. Sterownik diraTRON DR100 pozwala ustawić niezależne wartości zadane dla każdej strefy oraz zastosować rampę nagrzewania przy rozruchu. Taka funkcjonalność wspiera zastosowanie regulatora PID w ekstruzji tworzyw, ograniczając skoki temperatury i skracając czas stabilizacji linii.

Z kolei w termoformowaniu istotna jest nie tylko wartość temperatury, ale także jej równomierność. DR100 umożliwia pomiar różnicy temperatur pomiędzy dwoma punktami, co pozwala kontrolować rozkład ciepła w strefach nagrzewania arkusza. Przekłada się to na bardziej jednorodną grubość ścianek i mniejszy odpad.

Jak działa sterownik diraTRON DR100 w pętli regulacji temperatury?

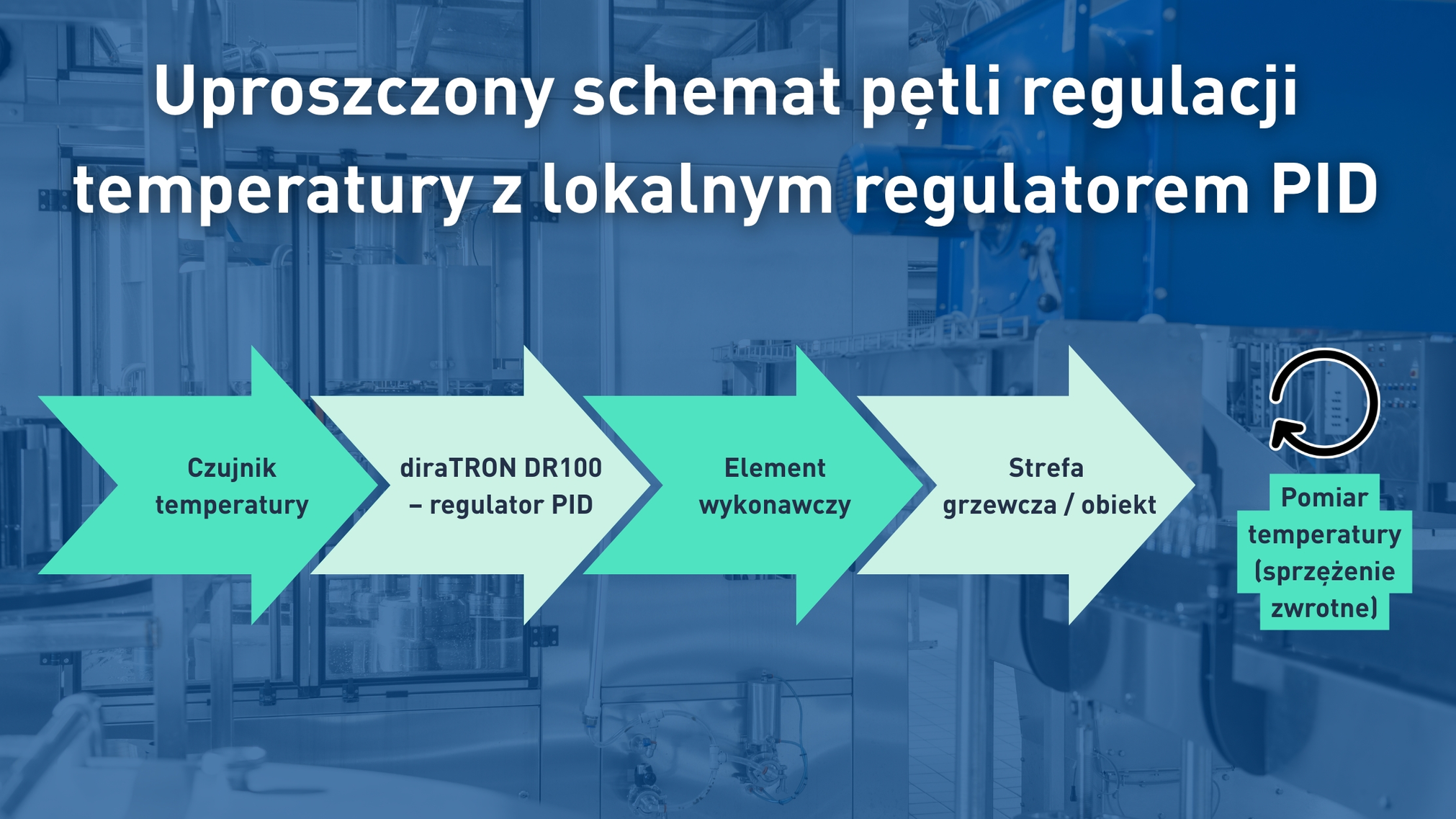

Każda pętla regulacji realizowana przez diraTRON DR100 opiera się na prostym, ale skutecznym schemacie:

1. regulator wykorzystuje czujnik temperatury do mierzenia jej wartości,

1. porównuje ją z wartością zadaną,

1. na podstawie algorytmu PID wylicza sygnał wyjściowy,

1. steruje elementem wykonawczym odpowiedzialnym za dostarczanie lub ograniczanie energii cieplnej.

Sygnał wyjściowy regulatora może być realizowany w postaci wyjścia przekaźnikowego lub analogowego. W ten sposób sterownik na szynę DIN bezpośrednio współpracuje zarówno z prostymi obwodami grzewczymi, jak i z półprzewodnikowymi przekaźnikami SSR czy tyrystorowymi sterownikami mocy. Pozwala to precyzyjnie sterować ilością energii dostarczanej do grzałek, niezależnie od ich mocy i charakterystyki.

Funkcja autotuningu automatycznie dobiera parametry regulatora do bezwładności cieplnej obiektu, co skraca czas uruchomienia instalacji i ogranicza konieczność ręcznego strojenia. To szczególnie istotne w wymagających aplikacjach przemysłowych i procesach produkcyjnych. Dodatkowo dostępny jest tryb ręczny oraz rampa wartości zadanej, wykorzystywane m.in. podczas rozruchów, przezbrojeń i kontrolowanego nagrzewania zimnej instalacji.

Istotny jest również fakt, że pętla regulacji realizowana jest lokalnie w regulatorze. Dzięki temu reakcja na zmiany temperatury jest szybka i niezależna od czasu cyklu sterownika PLC, co bezpośrednio przekłada się na stabilność procesu. W praktyce oznacza to możliwość zachowywania stałej temperatury stref cylindra, głowic, dysz czy sekcji grzewczych, typowych dla specyfiki aplikacji wtrysku, ekstruzji i termoformowania.

Integracja regulatora temperatury diraTRON DR100 z PLC oraz systemem nadrzędnym

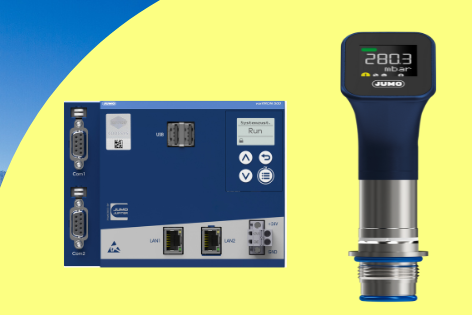

W typowej architekturze diraTRON DR100 pełni rolę lokalnego regulatora temperatury na szynę DIN, natomiast sterownik PLC odpowiada za nadrzędne zarządzanie procesem. Komunikacja realizowana jest poprzez interfejs RS-485 z protokołem Modbus RTU. Umożliwia to przesyłanie do PLC, takiego jak JUMO variTRON 500, wartości temperatury, statusów pracy oraz sygnałów alarmowych w czasie rzeczywistym, a także zadawanie wartości zadanych z poziomu systemu sterowania.

Takie podejście pozwala odciążyć sterownik PLC od realizacji pętli regulacji i skoncentrować go na logice procesu oraz koordynacji pracy całej linii. Lokalna regulacja w regulatorze przekłada się na krótsze czasy reakcji i stabilniejsze utrzymywanie temperatury w strefach grzewczych.

W aplikacjach wielostrefowych istotnym udogodnieniem jest możliwość łączenia do 10 regulatorów diraTRON DR100 za pomocą magistrali backplane. Rozwiązanie to ogranicza ilość okablowania, przyspiesza montaż oraz ułatwia rozbudowę instalacji o kolejne strefy grzewcze.

Na etapie uruchomienia i eksploatacji znaczenie mają również funkcje wspierające utrzymanie ruchu. Regulator oferuje m.in. liczniki cykli przełączeń oraz monitorowanie limitów, co umożliwia planowanie prac serwisowych w sposób zapobiegawczy. Zaciski typu push-in zapewniają szybkie i pewne podłączanie przewodów, a tekstowy wyświetlacz ułatwia lokalną diagnostykę i podgląd stanu procesu bez konieczności podłączania dodatkowych narzędzi.

W efekcie diraTRON DR100 wspiera zarówno stabilność procesu, jak i jego utrzymanie w długim horyzoncie czasowym.

Jakie są efekty zastosowania regulatora temperatury PID w przemysłowym przetwórstwie tworzyw?

Zastosowanie lokalnych regulatorów temperatury w architekturze systemu automatyki bezpośrednio przekłada się na stabilność i przewidywalność procesu. Precyzyjna regulacja w każdej strefie ogranicza wahania temperatury, co pozwala utrzymać stałe warunki przetwórstwa niezależnie od zmian obciążenia czy fazy pracy maszyny.

W praktyce oznacza to:

• stabilną jakość wyrobów i mniejszą zmienność parametrów detali,

• ograniczenie liczby braków oraz odpadów produkcyjnych,

• krótsze czasy rozruchu i przezbrojeń,

• niższe zużycie energii dzięki lepszemu dopasowaniu mocy grzania,

• możliwość stopniowej rozbudowy instalacji o kolejne strefy regulacji.

To korzyści, które mają realne przełożenie na dostępność linii, koszty produkcji oraz powtarzalność procesu.

Podsumowanie roli diraTRON DR100 w procesach obróbki tworzyw sztucznych

W technologii wtrysku, ekstruzji i termoformowania jakość wyrobów i stabilność procesu w dużej mierze zależą od precyzyjnej regulacji temperatury. Zastosowanie lokalnych regulatorów temperatury, takich jak wielofunkcyjny regulator diraTRON DR100, pozwala budować programowalne, skalowalne i odporne na zakłócenia systemy regulacji, które gwarantują niezawodność i dokładność procesów.

Jeżeli analizujesz obecnie pracę swojej instalacji lub planujesz modernizację systemu regulacji temperatury, warto przyjrzeć się architekturze pętli regulacji i możliwościom ich lokalnej realizacji. Skontaktuj się z nami, a my pomożemy Ci dobrać rozwiązanie dopasowane do specyfiki Twojego procesu!
