Co to tranzystor?

Tranzystor to 3- lub 4- elektrodowy, półprzewodnikowy element elektroniczny, który ma zdolność wzmacniania, sterowania, generowania lub przełączania sygnałów elektrycznych. Urządzenia te są najczęściej wykorzystywane jako elementy mikroprocesorów.

Tranzystor jako przełącznik

Tranzystory bipolarne są stosowane w różnych obwodach wzmacniających i modulujących. Najczęstszym zastosowaniem jest praca w trybie pełnego włączenia i wyłączenia, określana jako przełącznik. Mogą być też wykorzystywane jako wzmacniacze lub oscylatory.

Tranzystor bipolarny, czyli tranzystory PNP i tranzystory NPN

Tranzystory NPN i PNP to bipolarne tranzystory złączowe. W przewodzeniu prądu w tych tranzystorach biorą udział dwa typy nośników: elektrony i dziury. Tranzystory bipolarne powstają z połączenia trzech warstw półprzewodników P i N oraz występują w dwóch podstawowych odmianach: NPN (Negatywny-Pozytywny-Negatywny) i PNP (Pozytywny-Negatywny-Pozytywny).

Niezależnie od tego, z którą odmianą mamy do czynienia, w tych tranzystorach zawsze wyróżnia się trzy wyprowadzenia, jak: E (emiter), B (baza) oraz C (kolektor). Mały prąd, płynący między bazą i emiterem, wykorzystuje się do sterowania większym prądem, który płynie między kolektorem a emiterem.

Tranzystor NPN

Tranzystor NPN to najczęściej używany tranzystor bipolarny. Jest on zbudowany przez umieszczenie półprzewodnika typu P między dwoma półprzewodnikami typu N. W tym typie tranzystora prąd płynie w kierunku kolektor-emiter. Do włączenia tranzystora NPN dochodzi, gdy prąd przepływa przez bazę tranzystora.

Tranzystor PNP

Tranzystor PNP "włącza się", czyli otwiera kanał między emiterem a kolektorem, gdy z emitera do bazy tranzystora płynie niewielki prąd. By w tranzystorze PNP nastąpił przepływ prądu bazy, musi być ona bardziej ujemna w stosunku do emitera o ok. 0,7V dla podzespołów krzemowych i ok. 0,3V dla germanowych.

Budowa tranzystora PNP jest całkowicie przeciwna do tranzystora NPN. Tranzystor PNP składa się z półprzewodnika typu N między dwoma półprzewodnikami typu P. Tranzystory tego typu mogą być wykorzystywane także jako elektroniczne elementy przełączające

PNP NPN – różnica

Tranzystor PNP i NPN różnią się polaryzacją napięć i kierunkiem przepływu prądu. W NPN prąd płynie w kierunku od zacisku kolektora do zacisku emitera, podczas gdy w tranzystorze PNP prąd porusza się w odwrotnym kierunku. Kolejną różnicą pomiędzy tymi dwoma typami tranzystorów jest to, że dziury są istotniejszymi nośnikami w tranzystorze PNP, a w NPN są nimi elektrony.

Główne różnice między tranzystorem NPN i tranzystorem PNP

• polaryzacja napięć

• kierunki prądu

Wyjście przekaźnikowe PNP i NPN – podłączenie

Obciążenie musi być podłączone do tranzystorów PNP i NPN w określony sposób, gdyż te tranzystory bipolarne różnią się rozmieszczeniem przejść PN.

Wyjście przełączające PNP

Obciążenie podłączamy do wyjścia przełączającego z GND, które pełni funkcję punktu referencyjnego. W momencie osiągnięcia określonej wartości ciśnienia i zmianie sygnału, napięcie zasilania (U+) "wyłącza się", co umożliwia przepływ prądu z U+ przez tranzystor i obciążenie do GND.

Wyjście przełączające NPN

Puntem referencyjnym, do którego podłączamy obciążenie, jest wyjście przełączające U+. Po zmianie sygnału spowodowanej osiągnięciem wartości ciśnienia, napięcie zasilania (U+) zostaje "włączone", dzięki czemu możliwy jest przepływ prądu z U+ przez tranzystor i obciążenie do GND.

Identyfikacja tranzystora PNP

Aby określić, czy mamy do czynienia z tranzystorem NPN czy PNP, należy przeprowadzić pomiar rezystancji pomiędzy wyprowadzeniami: emiterem, bazą i kolektorem. Każda para wyprowadzeń musi być zmierzona multimetrem w obu kierunkach. Uzyskamy następujące wyniki:

• Zaciski emiter-baza: tak jak w normalnej diodzie, prąd emitera i bazy powinien przepływać w jedną stronę

• Zaciski kolektor-baza: tak jak nw normalnej diodzie, prąd kolektor-baza powinien przepływać w jedną stronę.

• Zaciski emiter-kolektor: prąd nie powinien płynąć w żadną stronę.

Wyjścia PNP czujniku ciśnienia JUMO DELOS SI

W zależności od Twojego zapotrzebowania w przetworniku ciśnienia JUMO DELOS SI dostępne są następujące warianty wyjść: 1× PNP lub 2× PNP wyjścia przełączające lub 1× wyjście przełączające PNP i analogowy sygnał wyjściowy.

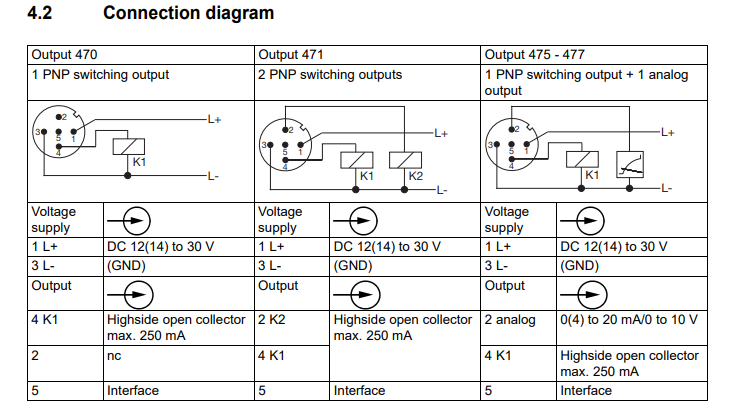

Przetwornik ciśnienia JUMO DELOS SI – dostępne wersje:

• 1 wyjście przełączające PNP

• 2 wyjścia przełączające PNP

• 1 wyjście przełączające PNP + 1 wyjście analogowe 4 do 20 mA1

• 1 wyjście przełączające PNP + 1 wyjście analogowe 0 do 20 mA1

• 1 wyjście przełączające PNP + 1 wyjście analogowe 0 do 10 V1

Wykorzystanie wejść PNP w czujniku ciśnienia JUMO DELOS SI

Przekroczenie zadanego ciśnienia

Dzięki wbudowanemu tranzystorowi PNP czujnik ciśnienia JUMO DELOS SI podejmuje działanie, takie jak m.in. uruchomienie alarmu lub wyłączenie pompy, po przekroczeniu zadanego ciśnienia.

Zastosowanie przetwornika ciśnienia JUMO DELOS SI

• Żywność i farmacja

• Systemy CIP/SIP

• Budowa maszyn i systemów

• Budowa systemów klimatyzacyjnych i chłodniczych

Twoje korzyści z JUMO DELOS SI w pigułce

• Bezpieczeństwo procesu

• Higieniczna konstrukcja, z częściami mającymi kontakt z medium wykonanymi ze stali nierdzewnej.

• System nie ma martwych stref, co zapobiega skażeniu mikrobiologicznemu i zapewnia maksymalne bezpieczeństwo procesu w procesach higienicznych.

• Nieskomplikowany i oszczędzający czas

• Oszczędność czasu dzięki łatwej, lokalnej konfiguracji przyrządu pomiarowego lub konfiguracji za pomocą bardziej wygodny program konfiguracyjny.

• Elastyczność

Jeśli jesteś zainteresowany JUMO DELOS SI lub chcesz poznać pełną ofertę naszych przetworników ciśnienia – skontaktuj się z nami!
