Dlaczego sterowniki tyrystorowe z rodziny TYA to optymalne rozwiązanie dla małych i średnich pieców?

Zasilanie jedno- i trójfazowe — odpowiedni model do każdego pieca

W zależności od konstrukcji pieca stosuje się:

•       TYA 201 – do pieców jednofazowych (piece laboratoryjne, mniejsze piece ceramiczne, piece testowe)

•       TYA 202 – do trójfazowych pieców o małej i średniej mocy; regulacja odbywa się za pomocą jednego modułu tyrystorowego (regulacja jednej fazy)

•       TYA 203 – do trójfazowych pieców wymagających pełnej i precyzyjnej regulacji każdej fazy (trzy moduły tyrystorowe)

Dzięki temu można dobrać sterownik dokładnie do konfiguracji zasilania, bez kompromisów i bez konieczności przebudowy instalacji elektrycznej.

Kompaktowa konstrukcja

Konstrukcja sterowników umożliwia:

• montaż na szynie DIN (niższe prądy),
• montaż na płycie lub na ścianie (wyższe prądy).

To szczególnie istotne w:

• laboratoriach,
• piecach testowych,
• niewielkich piecach komorowych,
• modernizacjach starszych układów z ograniczoną przestrzenią montażową.

Obsługa różnych typów obciążeń

Rodzina TYA obsługuje zarówno grzałki rezystancyjne, jak i obciążenia indukcyjne (np. zasilane przez transformator).

Dwa główne tryby sterowania:

·        burst‑firing (sterowanie grupowe) – idealne dla grzałek rezystancyjnych stosowanych w większości pieców,

·        phase‑angle (sterowanie kątem fazowym) – niezbędne przy elementach o dużej zmienności rezystancji lub przy konieczności ograniczenia prądów rozruchowych.

Dostępne algorytmy regulacji U, I, P, U², I² pozwalają dopasować charakterystykę pracy do dokładnych wymagań procesu cieplnego.

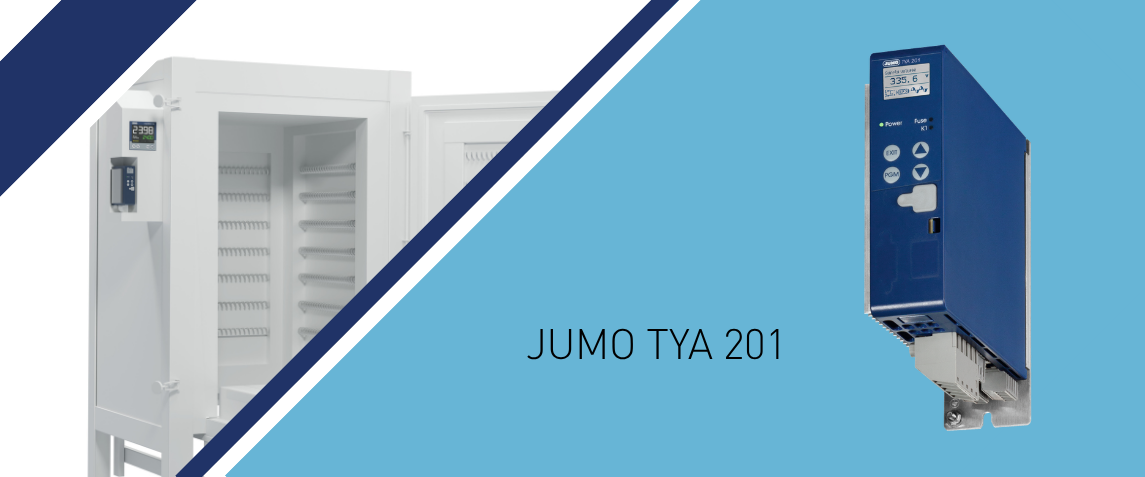

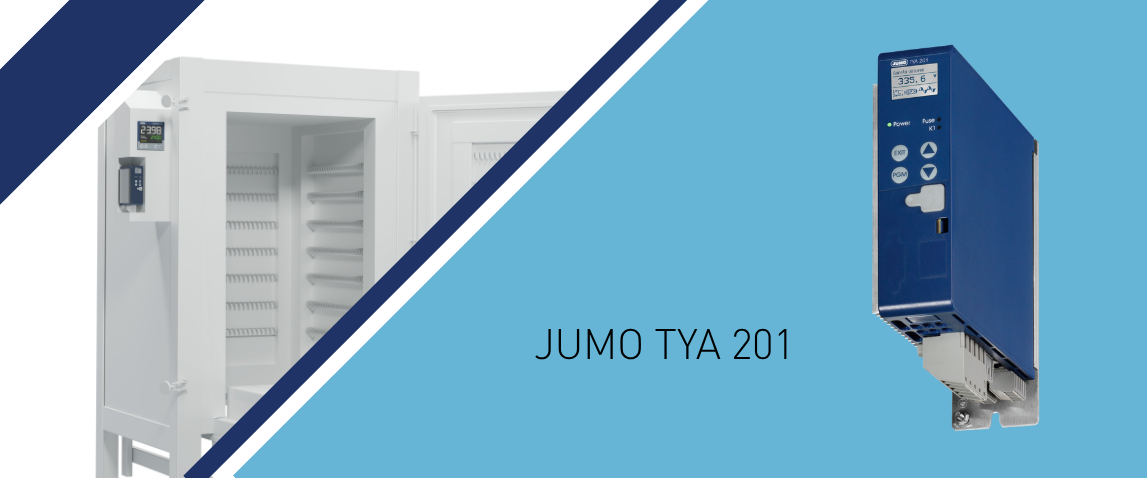

·        Zasilanie jednofazowe: Sterownik mocy TYA 201 może pracować w instalacjach jednofazowych – typowych dla małych i średnich pieców o mocy kilku do kilkunastu kW. Eliminuje to konieczność rozbudowy instalacji o zasilanie trójfazowe w prostszych aplikacjach.

·        Kompaktowa konstrukcja: Konstrukcja umożliwia montaż na szynie DIN lub na ścianie (w zależności od wersji prądowej), co pozwala na instalację również w ograniczonych przestrzeniach, np. w laboratoriach i małych zakładach.

·        Obsługa różnych typów obciążeń: TYA 201 współpracuje zarówno z grzałkami oporowymi (tryb burst-firing - sterowanie grupami impulsów), jak i obciążeniami indukcyjnymi (tryb phase-angle - sterowanie kątem fazowym). Parametry regulacji U, I, P, U², I² zapewniają precyzyjne dopasowanie do charakterystyki procesu.

Kluczowe funkcje tyrystorowych sterowników mocy

·        Soft-start – płynny rozruch chroni elementy grzejne i wydłuża ich żywotność

·        Diagnostyka – wbudowane funkcje monitorowania obciążenia umożliwiają wykrycie uszkodzeń i nieprawidłowości pracy

·        Komunikacja – RS422/485, PROFINET, PROFIBUS lub EtherCAT pozwalają na integrację z systemami automatyki i zdalne zarządzanie

Typowe zastosowania tyrystorowych regulatorów TYA 201 / 202 / 203 w małych i średnich piecach przemysłowych

•       Piece laboratoryjne

Analiza materiałów i testy termiczne wymagają precyzyjnej, powtarzalnej regulacji mocy. Stabilne sterowanie eliminuje błędy w przebiegach temperaturowych.

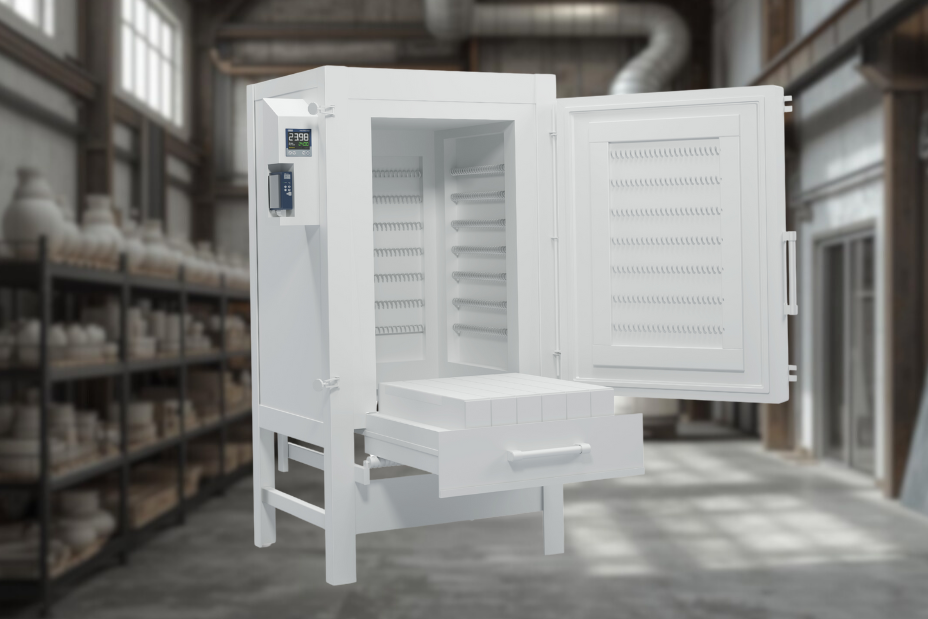

•       Piece ceramiczne

Spiekanie ceramiki wymaga kontroli krzywej nagrzewania i stabilności temperatury. Sterowanie fazowe ogranicza prąd rozruchowy elementów o niskiej rezystancji w stanie zimnym.

•       Piece komorowe małej i średniej mocy

Hartowanie, obróbka cieplna narzędzi i procesy próżniowe wymagają powtarzalności oraz pełnej kontroli krzywych nagrzewania. Tyrystorowa regulacja mocy eliminuje ryzyko przegrzewania materiału.

•       Piece do metali szlachetnych

Topienie metali wymaga pracy w wąskim zakresie temperatur. Precyzyjna regulacja mocy minimalizuje ryzyko przegrzania oraz utraty materiału.

•       Piece do szkła artystycznego

Formowanie i hartowanie szkła wymaga utrzymania stabilnych warunków, aby uniknąć pęknięć i zniekształceń. Sterowniki TYA zapewniają płynne grzanie i stabilność procesu.

Inne zastosowania tyrystorowych sterowników mocy TYA

Sterowniki TYA 201, 202 i 203 sprawdzają się również w:

•       podgrzewaczach przepływowych,

•       nagrzewnicach powietrza,

•       układach z olejem termicznym,

•       modernizacjach starszych instalacji z przekaźników EMR.

Dzięki płynnej regulacji mocy eliminują skokowe obciążenia i zwiększają niezawodność układu grzewczego.
