Czy Pt100 to termopara?

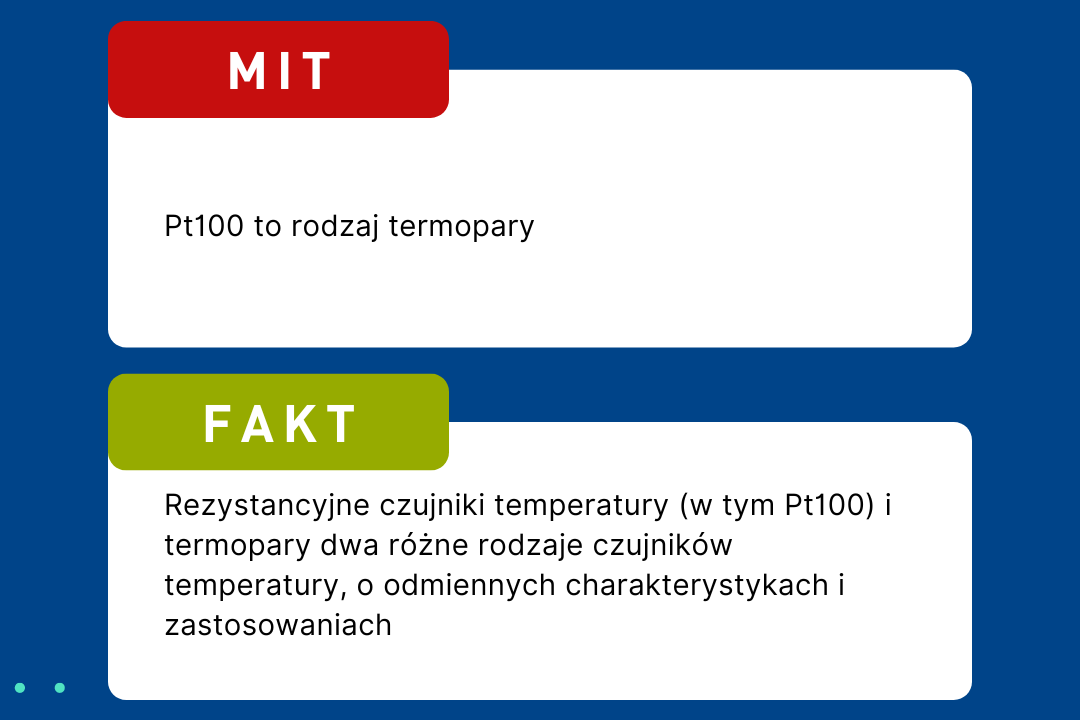

Używanie terminu "termopara Pt100" wynika z błędnego przekonania, że Pt100 to rodzaj termopary. W rzeczywistości są to dwa różne rodzaje czujników temperatury, o odmiennych charakterystykach i zastosowaniach. Pt100, obok Pt500 i Pt1000, należy do grupy rezystancyjnych czujników temperatury. Ich zasada działania opiera się opiera się na zmianie oporności materiału (w tym przypadku platyny) w zależności od temperatury.

Termopary to określenie czujników temperatury (takich jak termopara typu K, J czy L) zbudowanych z dwóch odnóg wykonanych z różnych metali. Te czujniki temperatury działają na zasadzie efektu Seebecka, czyli pomiaru napięcia wygenerowanego na styku wspomnianych drutów termoparowych i zamiany go na wartość temperatury.

Chcesz wiedzieć więcej? Bardziej szczegółowo działanie obu rodzajów czujników do pomiaru temperatury wyjaśniamy w kolejnych akapitach, czytaj dalej!

Co to jest czujnik temperatury Pt100?

Czujnik temperatury Pt100 jest typem rezystancyjnego czujnika temperatury (RTD), który jest zbudowany z czystej platyny i ma rezystancję 100 Ohmów w temperaturze 0 stopni Celsjusza. "Pt" oznacza platynę, a "100" oznacza rezystancję w Omach.

Zasada działania Pt100 polega na wykorzystaniu własności metali, które zmieniają swoją rezystancję elektryczną w zależności od temperatury. W przypadku platyny, ta zmiana jest liniowa i bardzo dobrze zdefiniowana, co umożliwia precyzyjny pomiar temperatury.

Rezystancyjneczujniki temperatury Pt100 są cenione za swoją dokładność, stabilność i odporność na różne warunki środowiskowe, co czyni je popularnym wyborem w wielu zastosowaniach przemysłowych, naukowych i komercyjnych.

Co to jest termopara?

Termopara to typ czujnika temperatury, który działa na podstawie efektu termoelektrycznego, znanego również jako efekt Seebecka. Jest zbudowana z dwóch różnych metali, które są ze sobą połączone na jednym końcu. Gdy ten połączony koniec, zwany złączem gorącym, jest podgrzewany, powstaje napięcie. Jest ono proporcjonalne do różnicy temperatury między złączem gorącym a drugim końcem, zwanym złączem zimnym.

Właśnie to napięcie jest mierzone i przeliczane na odczyt temperatury. Termopary są szeroko stosowane ze względu na swoją odporność na skrajne warunki, długą żywotność oraz zdolność do pomiaru w bardzo szerokim zakresie temperatur.

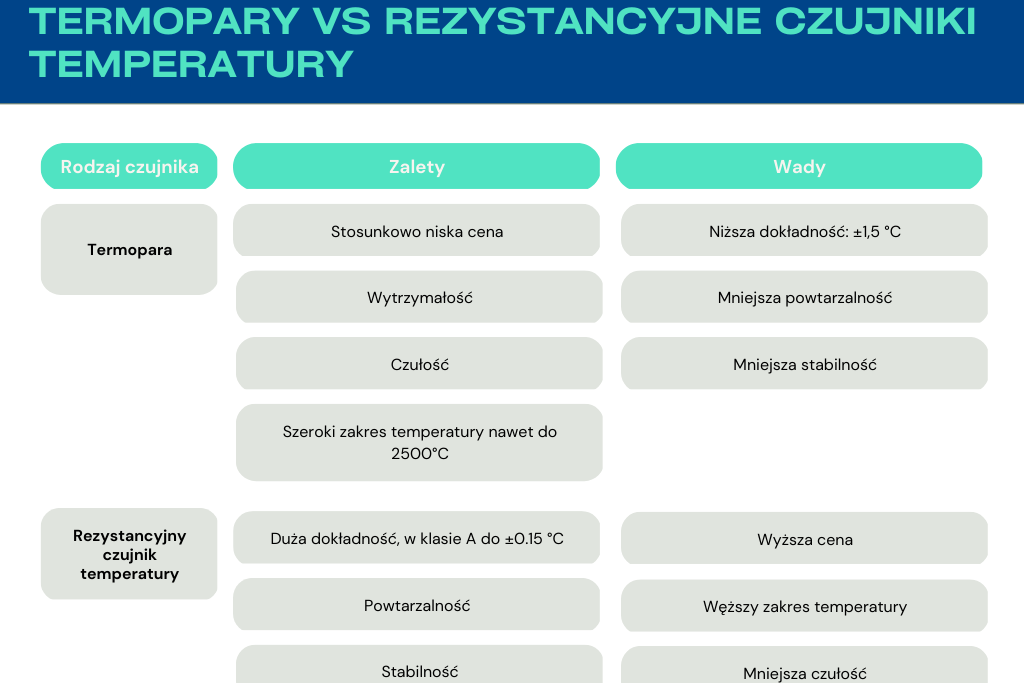

Termopara a Pt100 – podobieństwa i różnice

Rezystancyjne czujniki temperatury (RTD), takie jak Pt100, i termopary to dwa powszechnie stosowane typy czujników temperatury. Choć oba służą do pomiaru temperatury, to ich konstrukcja, zasada działania, zakres temperatur, dokładność i zastosowanie są różne.

Główną różnicą między rezystancyjnymi czujnikami temperatury i termoparami jest zakres mierzonych temperatur. W przypadku Pt100 jest to przeważnie max. 550-600°C. Jako, że w większości zastosowań przemysłowych pracuje się w zakresie temperatur do 200°C, rezystancyjny czujnik temperatury to powszechny wybór.

Termopary mogą pracować z wyższymi temperaturami, zwykle 800-1200°C do nawet ponad 2000°C. W związku z tym, sprawdzą się w zastosowaniach wysokotemperaturowych m.in. w piecach, kadziach czy podczas procesu hartowania.

Podsumowując, główne podobieństwa i różnice między tymi czujnikami temperatury, to:

Termopara a RTD – podobieństwa:

1. Cel: Obie technologie są stosowane do pomiaru temperatury.
2. Zastosowania: Zarówno rezystancyjne czujniki temperatury, jak i termopary są stosowane w wielu różnych branżach, takich jak przemysł chemiczny, spożywczy, farmaceutyczny, energetyczny i innych.

Termopara a RTD – różnice:

1. Zasada działania: Czujnik temperatury RTD wykorzystuje zmianę rezystancji materiału (np. platyny) z temperaturą, podczas gdy termopary wykorzystują efekt termoelektryczny, generując napięcie proporcjonalne do różnicy temperatury między dwoma różnymi metalami.
2. Zakres temperatur: Termopary mogą mierzyć w szerszym zakresie temperatur (od -270 do 2300 stopni Celsjusza) w porównaniu do RTD (od -200 do 600 stopni Celsjusza).
3. Dokładność i stabilność: Rezystancyjne czujniki temperatury, takie jak Pt100, są znane z wyjątkowej dokładności i stabilności, co czyni je idealnym wyborem dla zastosowań wymagających precyzyjnych pomiarów. Termopary są mniej dokładne, ale mogą mierzyć temperaturę w szerszym zakresie i są bardziej odporne na skrajne warunki.

Termopara czy Pt100?

Wybór między RTD a termoparą zależy od wymagań konkretnego zastosowania, takich jak wymagana dokładność, zakres temperatur, warunki środowiskowe, koszt i wielkość czujnika. Potrzebujesz pomocy w wyborze? Skontaktuj się z ekspertami JUMO lub skorzystaj z naszych FAQ o PT100 oraz termopar.

W naszej ofercie znajdziesz m.in. czujniki przewodowe i bezprzewodowe, czujniki płaszczowe, czujniki głowicowe oraz różne rodzaje termopar. Sprawdź!

Pt100 termopara – podsumowanie

Po przeczytaniu artykułu na pewno rozumiesz już dlaczego termin "termopara Pt100" jest niepoprawny. Dla przypomnienia i uporządkowania wiedzy – określenie to łączy dwa różne typy czujników temperatury, które mają swoje unikalne cechy i zastosowania.

Nie przejmuj się, jeśli używałeś tego zwrotu – nie musisz być ekspertem w każdej dziedzinie i znać się na technicznej terminologii. Podaj nam temperaturę, którą chcesz mierzyć i inne cechy Twojej aplikacji. a pomożemy dobrać Ci odpowiednie urządzenie, czy to termoparę, czy to rezystancyjny czujnik temperatury jak Pt100.

W JUMO nikt Cię nie oceni – jesteśmy po to, żeby Ci pomóc w procesie wyboru, niezależnie od Twojego doświadczenia technicznego! Skontaktuj się z nami już dzisiaj i zacznijmy pracować razem nad znalezieniem idealnego rozwiązania do pomiaru temperatury dla Twojej aplikacji.
