Dlaczego klasyczne sterowanie zawodzi w instalacjach HVAC?

Systemy ogrzewania, wentylacji i klimatyzacji pracują w warunkach ciągłych zmian. Przepływ powietrza w kanałach wentylacyjnych zmienia się w zależności od obciążenia strefy, a temperatura medium – czy to powietrza, czy wody – musi być utrzymywana w wąskim zakresie tolerancji. Klasyczne rozwiązania oparte na przekaźnikach elektromechanicznych lub prostych przekaźnikach SSR działają w trybie załącz-wyłącz, co generuje charakterystyczne skoki temperaturowe.

Efekt jest szczególnie widoczny w nagrzewnicach kanałowych i podgrzewaczach przepływowych. Gdy regulator temperatury wysyła sygnał załączenia, grzałka otrzymuje pełną moc. Po osiągnięciu wartości zadanej następuje całkowite odcięcie zasilania. Ten cykl powtarza się wielokrotnie w ciągu godziny, powodując wysokie amplitudy wartości temperatury, które przyspieszają degradację elementów grzejnych i destabilizują temperaturę powietrza nawiewanego do pomieszczeń.

Dodatkowym wyzwaniem są obciążenia nieliniowe w HVAC. Grzałki z rdzeniem ferromagnetycznym, elementy o zmiennej impedancji podczas nagrzewania czy układy z transformatorami wymagają bardziej zaawansowanego podejścia do regulacji mocy niż proste sterowanie dwustanowe.

Jak tyrystorowy sterownik mocy rozwiązuje te problemy?

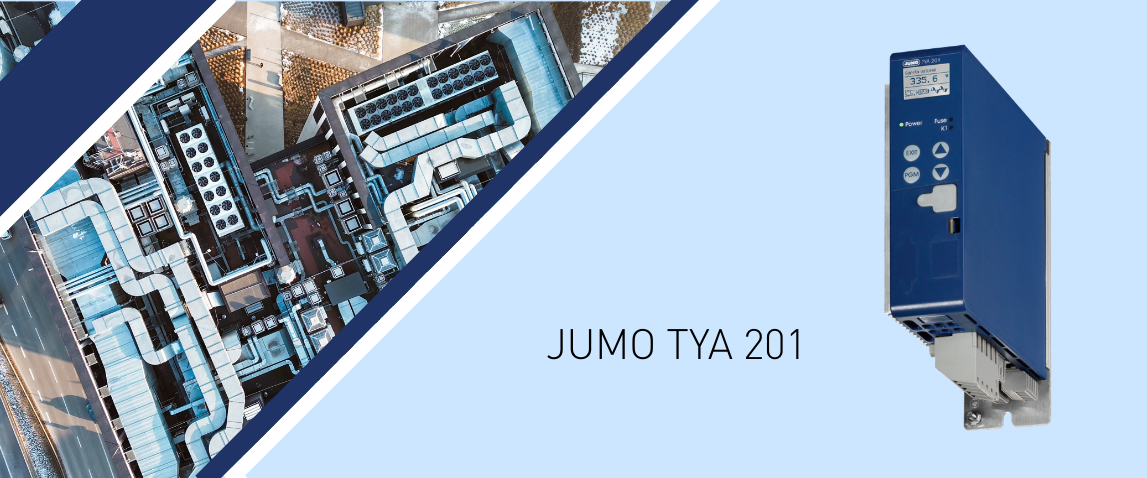

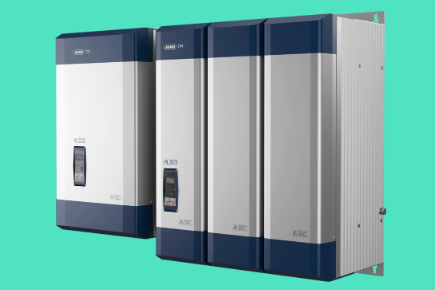

Sterownik tyrystorowy JUMO TYA 201 został zaprojektowany z myślą o precyzyjnej regulacji mocy w aplikacjach przemysłowych, w tym w systemach HVAC. Zamiast skokowego załączania, produkt ten realizuje płynną modulację mocy w czasie rzeczywistym, dostosowując napięcie i prąd do aktualnych potrzeb instalacji.

Urządzenie oferuje kilka trybów sterowania, które można dobrać do charakterystyki obciążenia:

• napięcia (U) – do standardowych grzałek rezystancyjnych,

• prądu (I) – gdy istotna jest stabilizacja prądu obciążenia,

• mocy (P) – do utrzymania stałej mocy grzewczej niezależnie od wahań napięcia sieciowego,

• tryby kwadratowe (U², I²) – do obciążeń nieliniowych i aplikacji wymagających proporcjonalnej zależności między sygnałem sterującym a mocą.

W zależności od konfiguracji, sterownik mocy JUMO TYA 201 pracuje w trybie sterowania kątem fazowym lub w trybie grupy impulsów, co eliminuje efekt skokowego załączania grzałek. Temperatura powietrza nawiewanego pozostaje stabilna, a cykle pracy grzałek stają się płynne i przewidywalne. To bezpośrednio przekłada się na oszczędność energii w systemach grzewczych oraz wydłużenie żywotności urządzeń.

Typowe zastosowania regulatora TYA 201 w branży HVAC

Jednofazowy sterownik tyrystorowy JUMO TYA 201 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja temperatury przy jednofazowym zasilaniu grzałek. W aplikacjach związanych z ogrzewaniem i klimatyzacją sprawdza się szczególnie dobrze w następujących konfiguracjach:

• nagrzewnice kanałowe w systemach wentylacji mechanicznej – płynne sterowanie mocą grzewczą zapobiega wahaniom temperatury nawiewu,

• podgrzewacze przepływowe powietrza i wody – szybka reakcja na zmiany przepływu medium,

• centrale klimatyzacyjne z elektryczną sekcją grzewczą – stabilizacja temperatury powietrza nawiewanego w trybie ogrzewania,

• układy dogrzewania w halach przemysłowych – praca z obciążeniami o dużych zmianach impedancji,

• instalacje z grzałkami jednofazowymi o niewielkiej mocy – modernizacja istniejących układów grzewczych bez przebudowy zasilania.

Warto podkreślić, że TYA 201 to sterownik mocy grzewczej, a nie tyrystorowy regulator obrotów wentylatora. Do regulacji prędkości obrotowej jednofazowych silników wentylatorów stosuje się inne rozwiązania – regulatory prędkości przeznaczone do pracy z obciążeniami indukcyjnymi. TYA 201 koncentruje się na sterowaniu grzałkami elektrycznymi w systemach HVAC, gdzie jego możliwości regulacji napięcia zasilającego i mocy przynoszą wymierne korzyści.

Integracja z systemami automatyki budynkowej

Nowoczesne układy HVAC wymagają pełnej integracji z nadrzędnymi platformami zarządzania budynkiem. JUMO TYA 201 może komunikować się z systemami BMS i SCADA przez interfejs magistrali szeregowej RS422/485 (np. Modbus RTU) lub – w zależności od wersji – przez przemysłowe interfejsy sieciowe, takie jak PROFINET, PROFIBUS‑DP czy EtherCAT / systembus JUMO mTRON T. Dzięki temu sterownik łatwo włączysz w istniejący system automatyki budynkowej.

Z poziomu systemu nadrzędnego możesz przekazywać wartości zadane mocy, odczytywać bieżące wartości prądu, napięcia czy mocy obciążenia oraz monitorować stany diagnostyczne. Wbudowany wyświetlacz LCD z linią informacyjną ułatwia lokalną obsługę i diagnozę, pokazując m.in. aktualne parametry pracy i komunikaty błędów.

Konfigurację urządzenia przeprowadzisz albo z poziomu panelu przedniego, albo za pomocą dedykowanego oprogramowania po USB. Co ważne, dane konfiguracyjne możesz wgrać także przy wyłączonym zasilaniu mocy – sterownik pobiera wtedy energię z portu USB, co ułatwia uruchomienie i serwis.

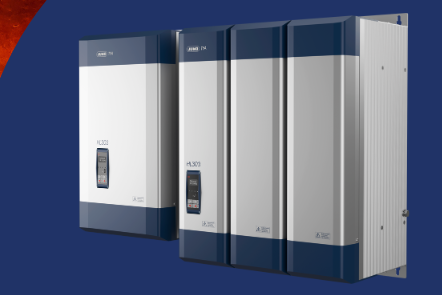

Korzyści dla instalatora i użytkownika końcowego

Z perspektywy działu utrzymania ruchu i służb technicznych, TYA 201 przynosi konkretne korzyści operacyjne. Kompaktowa konstrukcja i okablowanie od góry do dołu oznaczają mniejsze zapotrzebowanie na przestrzeń w szafie sterowniczej oraz prostszą instalację. Funkcja soft start ogranicza prądy rozruchowe, chroniąc grzałki przed szokiem termicznym i wydłużając ich żywotność. Sterownik oferuje również funkcje ograniczania prądu, monitoringu obciążenia (wykrywanie uszkodzonych sekcji grzałek) oraz dual energy management, co pomaga równomiernie obciążyć sieć zasilającą w większych instalacjach.

Dla użytkownika końcowego kluczowa jest stabilizacja temperatury powietrza nawiewanego i niższe koszty eksploatacji. Płynna regulacja mocy w systemach klimatyzacyjnych eliminuje marnotrawstwo energii związane z przegrzewaniem i częstymi cyklami załączania. Mniejsze obciążenie termiczne elementów grzejnych przekłada się na rzadsze interwencje serwisowe i niższe koszty utrzymania instalacji.

Specyfikacja produktu obejmuje zakres prądów od 20 do 250 A oraz napięcia sieciowe od 24 do 500 V (w zależności od wersji), co pozwala na dobór odpowiedniej konfiguracji do większości zastosowań jednofazowych w systemach HVAC – od mniejszych nagrzewnic kanałowych po sekcje grzewcze o większej mocy. Certyfikacja UL 508 umożliwia stosowanie sterownika również w projektach realizowanych według norm amerykańskich.

Czy Twoja instalacja HVAC wykorzystuje pełen potencjał sterowania mocą?

Sterowanie tyrystorowe w branży HVAC to sprawdzona droga do stabilizacji parametrów pracy i redukcji kosztów eksploatacji. Jeśli Twoja instalacja zmaga się z wahaniami temperatury nawiewu, przedwczesnym zużyciem grzałek lub ograniczeniami klasycznych przekaźników – warto rozważyć wdrożenie jednofazowego regulatora tyrystorowego jako elementu modernizacji systemu. Precyzyjna regulacja mocy grzewczej nie tylko podnosi komfort użytkowników, ale również wpisuje się w strategię efektywności energetycznej całego obiektu.

Potrzebujesz sterowania mocą dopasowanego do wymagań Twojej aplikacji? Skontaktuj się z nami – pomożemy dobrać odpowiednią konfigurację JUMO TYA 201 do danej specyfiki.
