Charakterystyka, wymagania procesowe i zastosowania pieców spiekalniczych

Piec spiekalniczy pracuje zazwyczaj w zakresie 900–1600 °C, często w trybie ciągłym i w kilku niezależnie sterowanych strefach. W tego typu aplikacjach stosujesz grzałki MoSi₂ lub SiC, które mają silnie dodatni współczynnik temperaturowy – ich rezystancja istotnie rośnie wraz z temperaturą. Na starcie zimne grzałki pobierają wielokrotnie większą energię niż w stanie ustalonym, a w trakcie cyklu procesowego ich obciążenie zmienia się dynamicznie.

Dla sterownika tyrystorowego oznacza to, że regulacja mocy w piecu do spiekania nie może opierać się na prostym proporcjonalnym załączaniu. Potrzebujesz urządzenia, które uwzględnia obciążenia nieliniowe grzałek MoSi₂, potrafi ograniczyć prąd rozruchowy grzałek i jednocześnie utrzymać stabilny profil temperatury w każdej strefie.

Dlaczego piece do spiekania wymagają stosowania pełnego sterowania 3‑fazowego?

W aplikacjach o mocach sięgających setek kilowatów, czyli właśnie w piecach przemysłowych, samo wydzielenie procesu na strefy grzewcze nie zapewnia jeszcze równomiernej pracy układu. Kluczowa jest tu stabilność mocy dostarczanej do każdej strefy.

Pełne sterowanie trójfazowe umożliwia równomierne obciążenie wszystkich faz, niezależnie od tego, czy grzałki podłączysz w gwiazdę, trójkąt czy trójkąt otwarty.

Dzięki temu:

• rozkładasz moc symetrycznie na wszystkie fazy,

• ograniczasz generowanie wyższych harmonicznych,

• uzyskujesz stabilniejsze napięcie i prąd w każdej strefie pieca.

Ma to kluczowe znaczenie w przypadku sterowania grzałkami MoSi₂ i SiC. Ich charakterystyka PTC powoduje bowiem, że prąd i moc nie rozkładają się równomiernie, jeśli sterujesz jedną lub dwiema fazami.

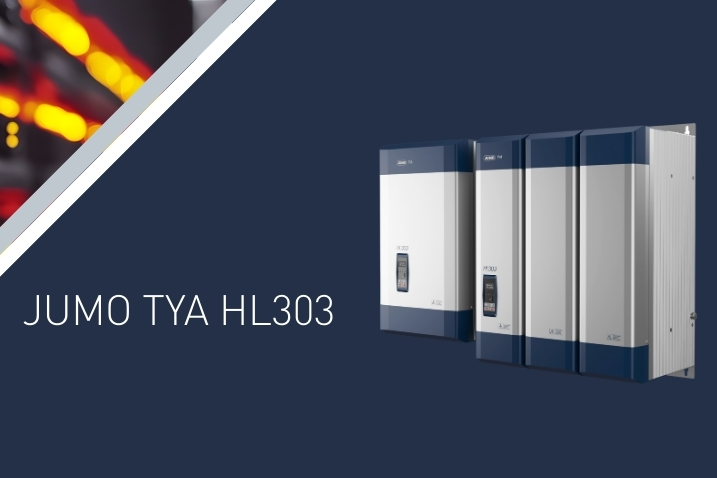

Jak sprawdza się trójfazowy tyrystorowy sterownik mocy do obciążeń nieliniowych JUMO TYA HL303 w przemysłowych piecach spiekalniczych?

Trójfazowy sterownik tyrystorowy firmy JUMO TYA HL303 jest stworzony pod takie wymagające warunki pracy. Ten sterownik do obciążeń nieliniowych przeznaczono do prądów od 300 do 800 A i napięć sieciowych od 230 do 690 V AC, co pokrywa typowe zakresy mocy przemysłowych pieców spiekalniczych. Z punktu widzenia procesu kluczowe są trzy grupy funkcji.

Tryby załączania dopasowane do obciążeń PTC

Tyrystorowy sterownik mocy JUMO TYA HL303 udostępnia sterowanie fazowe (PA), burst firing (BF), zero crossing (ZC) oraz tryby softstart, w tym alpha start dla obciążeń transformatorowych. Możesz dobrać charakter pracy tyrystorów do konkretnego typu grzałek i układu zasilania – od pełnego PA przy grzałkach o silnej nieliniowości po ZC tam, gdzie chcesz minimalizować wpływ na sieć.

Zaawansowane tryby regulacji U, U², I, I² oraz P

Regulacja w piecu spiekalniczym musi odnosić się do rzeczywistych parametrów elektrycznych obciążenia.

HL303 umożliwia sterowanie:

• I / I², co stabilizuje prąd w fazie nagrzewania i ogranicza skutki dynamicznych zmian rezystancji grzałek,

• U / U², co jest przydatne w układach z transformatorem oraz przy wahaniach napięcia sieciowego,

• P, czyli mocą czynną, co pozwala utrzymać stałą moc dostarczaną do pieca mimo zmian rezystancji podczas cyklu.

Te metody sprawiają, że sterownik tyrystorowy do obciążeń nieliniowych pracuje stabilnie w całym zakresie temperatur i obciążenia.

Ochrona grzałek i ciągłość pracy

W piecach spiekalniczych nie można dopuścić do przeciążeń podczas rozruchu ani do niekontrolowanych zmian obciążenia w trakcie pracy. Funkcja current limit ogranicza prąd przy niskiej rezystancji zimnych grzałek, a partial load failure monitoring wykrywa utratę fragmentu obciążenia, co pozwala utrzymać jednorodność warunków cieplnych w strefie przed wystąpieniem przegrzewów.

Tyrystorowe sterowniki mocy TYA od JUMO to grupa trzech modeli, ale to właśnie wariant HL303 łączy pełne sterowanie trójfazowe z funkcjami ochronnymi, które mają praktyczne znaczenie w pracy przy temperaturach rzędu 1400 °C.

Integracja sterownika tyrystorowego mocy JUMO z systemami automatyki

Tyrystorowe regulatory z serii TYA HL pracują w architekturze opartej na nadrzędnym sterowniku PLC (np. JUMO variTRON 500) oraz systemie wizualizacji i rejestracji danych, takim jak oprogramowanie smartWARE SCADA. Model HL303 integrujesz przez standardowe interfejsy komunikacyjne, takie jak PROFINET I/O, EtherCAT, Modbus TCP, Ethernet/IP czy PROFIBUS DP, co pozwala podłączyć go zarówno do systemów JUMO, jak i do innych rozwiązań zakładowych.

Jeśli chcesz sprawdzić, jak dobrać konfigurację sterowania do konkretnej instalacji, skontaktuj się z nami! Wspólnie przeanalizujemy parametry Twojej aplikacji.
