Co sprawia, że ceramika techniczna wymaga tak rygorystycznej kontroli temperatury?

Ceramika techniczna to grupa zaawansowanych materiałów nieorganicznych o specyficznych właściwościach mechanicznych, termicznych i elektrycznych. Wysoka twardość, odporność na ścieranie, stabilność chemiczna i doskonała izolacyjność sprawiają, że znajduje zastosowanie w przemyśle elektronicznym, lotniczym, motoryzacyjnym czy medycznym. Produkuje się z niej m.in. łożyska, uszczelnienia, substraty elektroniczne, implanty i elementy turbin.

Wspólny mianownik tych zastosowań jest jeden: wymagają materiału o ściśle zdefiniowanych właściwościach, które kształtują się właśnie podczas wypalania i spiekania. Każde odchylenie od założonego profilu temperaturowego – zbyt agresywny gradient nagrzewania, lokalne przegrzanie, niestabilność mocy podczas wygrzewania – przekłada się bezpośrednio na braki produkcyjne lub obniżoną jakość wyrobu.

Wyzwania dla układu zasilania w piecach do ceramiki

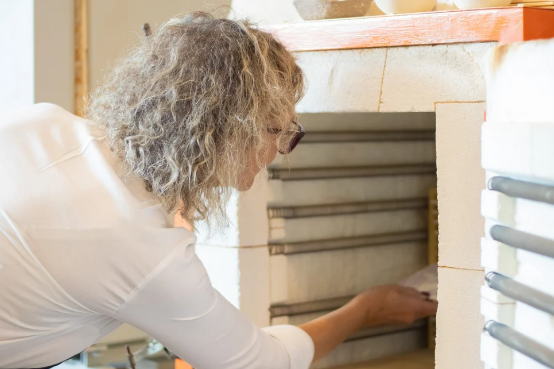

Piece do wypalania ceramiki technicznej najczęściej pracują z grzałkami krzemowo-węglikowymi (SiC) lub molibdenowo-krzemowymi (MoSi₂). Oba typy to obciążenia nieliniowe – ich rezystancja zmienia się znacząco wraz z temperaturą, co oznacza, że prąd pobierany przez grzałkę w czasie rozruchu i podczas wygrzewania może różnić się kilkakrotnie. Dla konwencjonalnego układu zasilania to poważne wyzwanie.

Do tego dochodzi wielostrefowość: piece komorowe i tunelowe do ceramiki często wymagają niezależnej regulacji mocy w kilku lub kilkunastu strefach jednocześnie. Brak synchronizacji między strefami oznacza nierównomierny rozkład temperatury we wsadzie i ponownie ryzyko braków jakościowych.

Jak sterować mocą w piecach do ceramiki technicznej?

Sterowniki tyrystorowe mocy oferują dwa podstawowe tryby pracy: regulację kątem fazowym (Phase Angle Control) oraz sterowanie grupami impulsów (Burst Firing). Wybór między nimi ma realne przełożenie na trwałość grzałek i jakość procesu.

• Regulacja kątem fazowym zapewnia płynną, ciągłą kontrolę mocy i sprawdza się szczególnie przy grzałkach SiC i MoSi₂, gdzie zmienna rezystancja wymaga stałej korekcji. Pozwala na precyzyjne utrzymanie gradientu temperatury na każdym etapie cyklu.

• Sterowanie grupami impulsów generuje mniejsze zakłócenia elektromagnetyczne i jest efektywniejsze energetycznie przy stabilnych warunkach wygrzewania.

• Dodatkowo funkcja Soft Start ogranicza prądy rozruchowe przy zimnych grzałkach, chroniąc elementy grzejne przed udarem cieplnym i elektrycznym.

Dobór trybu pracy do charakterystyki obciążenia to jeden z kluczowych kroków przy konfiguracji sterownika tyrystorowego w piecach ceramicznych.

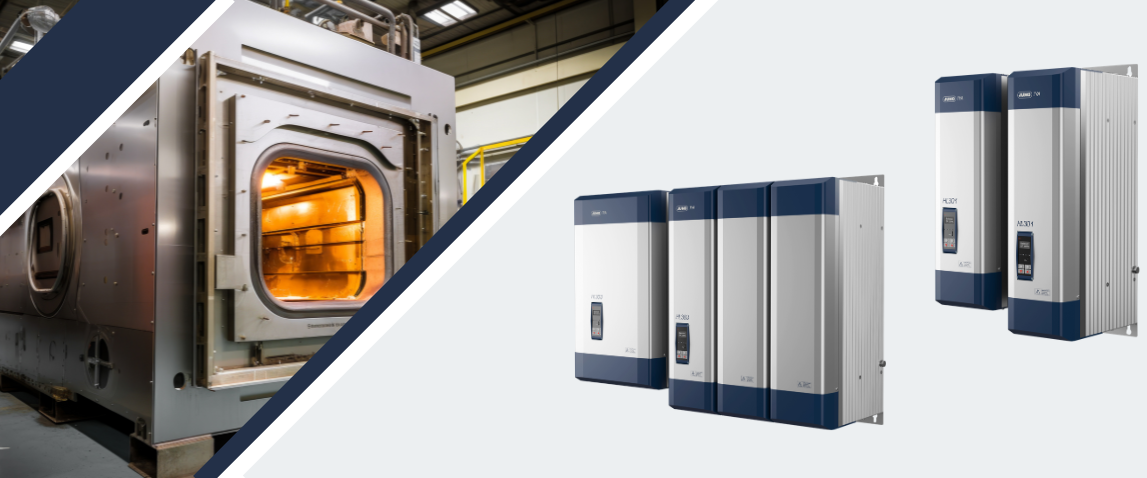

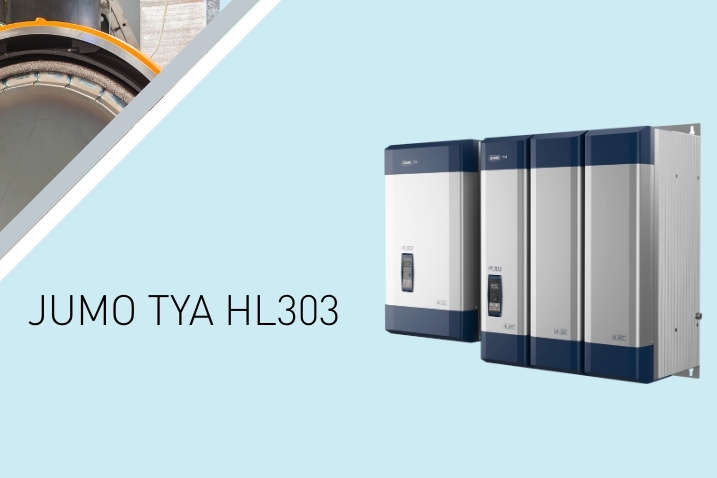

JUMO TYA HL303 – trójfazowy sterownik tyrystorowy dopasowany do pieców ceramicznych

JUMO TYA HL303 to trójfazowy tyrystorowy regulator mocy przeznaczony do sterowania obciążeniami rezystancyjnymi i nieliniowymi, w tym transformatorami. Obsługuje połączenia w gwiazdę, trójkąt i otwarty trójkąt – czyli dokładnie te konfiguracje, które spotykasz w piecach wysokotemperaturowych. Pracuje przy prądach od 300 do 800 A i napięciach od 230 do 690 V, co pokrywa szeroki zakres instalacji przemysłowych.

W kontekście pieców do ceramiki technicznej szczególnie istotne są:

• wszystkie tryby sterowania kątem fazowym i grupami impulsów – w tym Soft Start z regulacją fazową, Burst Firing z opóźnionym zapłonem oraz Single Cycle Operation,

• ograniczenie prądowe – chroni grzałki SiC i MoSi₂ przed przeciążeniem podczas rozruchu,

• wiele trybów sprzężenia zwrotnego (U, U², I, I², P) – stabilizacja mocy niezależnie od zmian rezystancji grzałek wraz z temperaturą,

• data logger i oscyloskop w programie konfiguracyjnym – rejestracja przebiegu procesu i szybka analiza odchyleń bez przerywania cyklu wypalania,

• zarządzanie obciążeniem do 24 stref – niezależna regulacja mocy w każdej strefie pieca wielostrefowego,

• interfejsy fieldbus: Modbus RTU, PROFINET, EtherNet/IP, Modbus TCP, EtherCAT – łatwa integracja z istniejącym systemem sterowania zakładu.

Do mniejszych instalacji lub aplikacji jednofazowych (np. pojedyncze strefy pieca komorowego) sprawdzi się JUMO TYA HL301 – jednofazowy odpowiednik z identycznym zestawem trybów pracy i funkcji diagnostycznych.

Dlaczego wybór odpowiedniego sterownika mocy decyduje o jakości procesu wypalania?

Precyzyjna regulacja mocy w piecach do wypalania ceramiki technicznej to zadanie, które wymaga czegoś więcej niż standardowego regulatora. Zmienna rezystancja grzałek, długie cykle, wielostrefowość i zero tolerancji dla odchyleń temperaturowych stawiają przed układem zasilania bardzo konkretne wymagania. JUMO TYA HL303 odpowiada na każde z nich – elastycznym doborem trybu sterowania, ochroną obciążenia i pełną kontrolą nad przebiegiem procesu.

Jeśli Twoja instalacja pracuje z grzałkami SiC lub MoSi₂ i zależy Ci na powtarzalności procesu, warto sprawdzić, czy obecny sterownik mocy rzeczywiście nadąża za zmienną charakterystyką obciążenia. Chętnie pomożemy Ci to ocenić! Specjaliści JUMO Polska są do Twojej dyspozycji.
