Dlaczego pomiar tlenu rozpuszczonego jest tak ważny?

W wielu procesach przemysłowych stężenie tlenu rozpuszczonego bezpośrednio wpływa na wynik końcowy:

• w bioreaktorach kontrola obecności tlenu decyduje o wzroście komórek i wydajności fermentacji,

• w browarnictwie nawet śladowe ilości tlenu (ppb) potrafią zmienić smak produktu,

• w hodowli ryb stabilne nasycenie tlenem wpływa na zdrowie organizmów wodnych,

• w technologiach wodnych pomiar DO wspiera monitoring jakości wody i procesy jej uzdatniania.

W każdym z tych obszarów potrzebujesz czujnika, który mierzy stężenie tlenu dokładnie, stabilnie i z uwzględnieniem kompensacji temperatury oraz ciśnienia. Dlatego tak istotny jest dobór odpowiedniej technologii pomiarowej.

Rodzaje czujników tlenu rozpuszczonego: optyczne i elektrochemiczne

W praktyce przemysłowej stosuje się dziś dwa podejścia do pomiaru rozpuszczonego tlenu: czujniki amperometryczne (elektrochemiczne) oraz optyczne. Oba mierzą stężenie tlenu, ale różnią się konstrukcją, serwisem i odpornością na warunki procesowe.

Elektrochemiczny (amperometryczny) czujnik tlenu

W czujniku amperometrycznym tlen przenika przez membranę do elektrolitu, gdzie generuje prąd proporcjonalny do jego stężenia. To rozwiązanie:

• wymaga regularnej obsługi (wymiana membrany, uzupełnianie elektrolitu),

• jest wrażliwe na przepływ cieczy – pomiar jest wiarygodny dopiero powyżej minimalnego przepływu,

• wykazuje większy dryft w czasie, co przekłada się na częstsze kalibracje.

Dobrze sprawdzi się tam, gdzie pomiar nie musi być ekstremalnie dokładny, a środowisko procesu jest stosunkowo stabilne.

Optyczny czujnik tlenu – jak działa?

Optyczny tlenomierz wykorzystuje zasadę wygaszania fluorescencji. Na czujnik pada światło o określonej intensywności, a obecność tlenu skraca czas świecenia luminescencyjnej warstwy pomiarowej. To rozwiązanie:

• nie wymaga elektrolitu ani membrany w klasycznym sensie,

• działa niezależnie od przepływu cieczy,

• cechuje się wysoką stabilnością, długoterminową powtarzalnością i krótkim czasem reakcji,

• wymaga jedynie okresowej wymiany nakładki optycznej.

Dlatego optyczny pomiar DO coraz częściej wypiera rozwiązania elektrochemiczne – szczególnie tam, gdzie liczą się precyzja i niskie poziomy tlenu.

Różnice między optycznym a elektrochemicznym czujnikiem DO

Choć oba typy sond monitorują stężenie tlenu rozpuszczonego, różnią się nie tylko zasadą działania. Sprawdź, jakie cechy decydują o ich praktycznej przydatności w Twojej aplikacji.

Stabilność i dokładność

Optyczne czujniki DO zapewniają wyższą niezmienność w czasie, ponieważ nie zachodzą w nich reakcje elektrochemiczne prowadzące do zużycia elektrolitu czy zmian w membranie. To bezpośrednio przekłada się na mniejszy dryft i rzadszą kalibrację.

Serwis i eksploatacja

Elektrochemiczne sondy tlenowe wymagają regularnego serwisowania: wymiany membran, kontroli i uzupełniania elektrolitu czy sprawdzenia elektrod. Czujniki optyczne są praktycznie bezobsługowe – jedyne czynności to okresowa kalibracja oraz wymiana nakładki optycznej zgodnie z liczonymi impulsami (cyklami intensywności i czasu świecenia).

Reakcja na zmianę warunków procesowych

Jedną z kluczowych zalet optycznej metody pomiarowej jest jej odporność na brak przepływu. Czujniki elektrochemiczne potrzebują minimalnego przepływu cieczy, aby uzyskać wiarygodny sygnał.

Aby zobrazować najważniejsze różnice, poniżej znajdziesz krótką tabelę porównawczą:

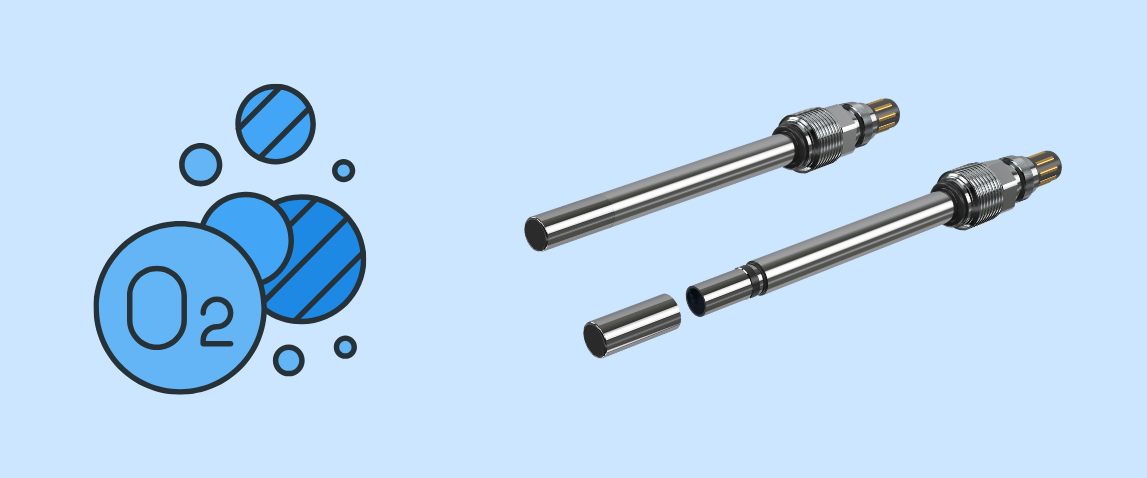

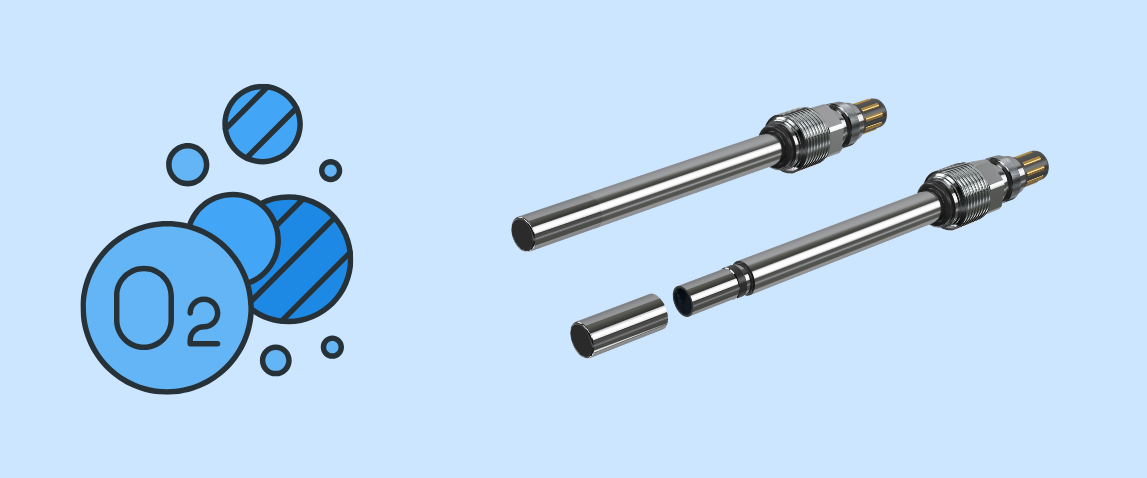

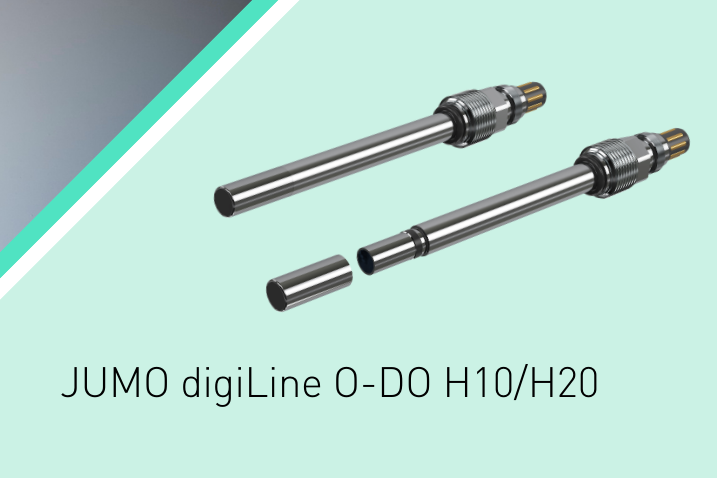

Optyczne czujniki JUMO digiLine O‑DO H10/H20

JUMO digiLine O‑DO H10/H20 to nowoczesne optyczne czujniki tlenu rozpuszczonego zaprojektowane do wymagających środowisk higienicznych. Te cyfrowe czujniki integrują pomiar, diagnostykę i komunikację w jednym module.

JUMO digiLine O‑DO H10 to czujnik przeznaczony do standardowych zakresów pomiarowych w przedziale 0-22,5 ppm. Sprawdza się w akwakulturze, biotechnologii oraz wszędzie tam, gdzie procesy tlenowe wymagają stabilnego i precyzyjnego nadzoru. Zapewnia automatyczną kompensację temperatury i utrzymuje wysoką dokładność nawet w dynamicznych warunkach pracy.

Z kolei JUMO digiLine O‑DO H20 został zaprojektowany jako sensor śladowy do pomiarów rzędu ppb. W branżach takich jak browarnictwo czy produkcja napojów pozwala kontrolować minimalną zawartość tlenu, która bezpośrednio wpływa na jakość produktu. Dzięki wysokiej stabilności i szybkiemu czasowi reakcji umożliwia utrzymanie bardzo niskich poziomów DO w najbardziej wymagających procesach.

Oba czujniki oferują:

• kompatybilność z Modbus RTU oraz sygnałem 4-20 mA,

• integrację z systemem JUMO digiLine (Plug and Play),

• wbudowany czujnik temperatury,

• autodiagnostykę oraz zapisywanie danych kalibracyjnych, liczników czasu pracy i procesów CIP/SIP,

• pełną odporność procesową (CIP, SIP, autoclav).

To sprawia, że czujniki digiLine O‑DO H10 i H20 są nie tylko elementem pomiaru, ale realnym modułem analitycznym wspierającym cały proces kontroli jakości.

Kiedy wybrać optyczny czujnik tlenu, a kiedy elektrochemiczny?

Wybór techniki pomiaru stężenia tlenu zależy bezpośrednio od Twojej aplikacji.

Wybierz optyczny czujnik tlenu, jeśli:

• pracujesz w środowisku higienicznym (np. branża spożywcza, farmacja, browarnictwo),

• potrzebujesz bardzo niskich poziomów DO (ppb),

• proces wymaga stabilności w czasie i minimalnej ingerencji serwisowej,

• instalacja wykorzystuje CIP/SIP lub pracuje w zmiennych warunkach przepływu.

Wybierz miernik elektrochemiczny, jeśli:

• aplikacja jest prosta i nie wymaga najwyższej dokładności,

• koszt zakupu jest kluczowym kryterium,

• proces zapewnia stały przepływ cieczy oraz stabilne warunki.

Jak mierzyć tlen rozpuszczony w praktyce?

Dobór odpowiedniego czujnika zawartości tlenu rozpuszczonego zawsze wynika z charakteru procesu, jego wrażliwości na zmiany stężenia tlenu oraz wymagań dotyczących stałości pomiaru. Czujniki optyczne sprawdzą się wszędzie tam, gdzie liczy się wysoka precyzja, niskie poziomy DO, odporność na brak przepływu i minimalna obsługa serwisowa. Elektrochemiczne pozostają rozwiązaniem dla prostszych aplikacji, w których warunki pracy są niezmienne, a koszt inwestycyjny ma większe znaczenie niż długoterminowa stabilność pomiaru.

Jeśli zastanawiasz się, które podejście najlepiej wpisze się w wymagania Twojej instalacji, chętnie pomożemy przeanalizować proces i dobrać rozwiązanie odpowiadające realnym warunkom pracy.
