Przepływomierz ultradźwiękowy – zasada działania

Pomiar przepływu z wykorzystaniem ultradźwięków polega na tym, że energia akustyczna przepływa przez medium zarówno w górę, jak i w dół. Różnica czasu przejścia sygnałów jest proporcjonalna do całkowitego natężenia przepływu, czyli prędkości przepływu cieczy. Metoda ta mierzy różnicę czasu, jaki upłynął od wysłania sygnału z pierwszego do drugiego czujnika.

Pomiar przepływu cieczy

Jeśli w rurociągu nie ma przepływu, te czasy przelotu w każdym kierunku są jednakowe. W przypadku, gdy medium przemieszcza się zgodnie z kierunkiem przepływu, dźwięk porusza się szybciej. Analogicznie, dźwięk porusza się wolniej, gdy medium przepływa w kierunku przeciwnym.

Pomiar w mediach przewodzących i nieprzewodzących

Przepływomierze ultradźwiękowe są przystosowane do pomiaru przepływu cieczy w mediach przewodzących i nieprzewodzących.

• przepływomierz ultradźwiękowy do wody
• przepływomierz ultradźwiękowy do gazu
• przepływomierz ultradźwiękowy do ścieków

Przepływomierze ultradźwiękowe flowTRANS US

Jednymi z najnowocześniejszych przepływomierzy ultradźwiękowych są te z serii flowTRANS US od JUMO. Powstały na podstawie obserwacji sposobu komunikowania się za pomocą ultradźwięków, jaki stosują delfiny – najinteligentniejsze, zaraz po człowieku, ssaki.

Jakie media można mierzyć przepływomierzami z serii flowTRANS US?

Dla przepływomierzy JUMO z serii flowTRANS, media, które można mierzyć, to:

• Typ medium: Płyny przewodzące lub nieprzewodzące

• Lepkość: ≤ 100 mPas

• Zawartość ciał stałych: ≤ 5% objętościowo

• Zawartość gazów: ≤ 1% objętościowo

• Temperatura medium:

  • Zakres temperatury: od -20 do +95 °C
  • Średnie ciśnienie: 1 do 4 barów

Czy przepływomierze ultradźwiękowe z serii flowTRANS US mają możliwość zliczania przepływu skumulowanego w czasie?

Tak, przepływomierze ultradźwiękowe z serii flowTRANS US posiadają funkcję mierzenia sumarycznego natężenia przepływu na przedział czasu.

• ultraszybki
• dokładne natężenie przepływu
• pomiary w mediach przewodzących i nieprzewodzących
• niskie zużycie energii
• łatwa konserwacja dzięki zastosowaniu konstrukcji bez części ruchomych
• prosta instalacja bez trójnika
• konstrukcja bez użycia metalu możliwa do stosowania w mediach i środowiskach korozyjnych

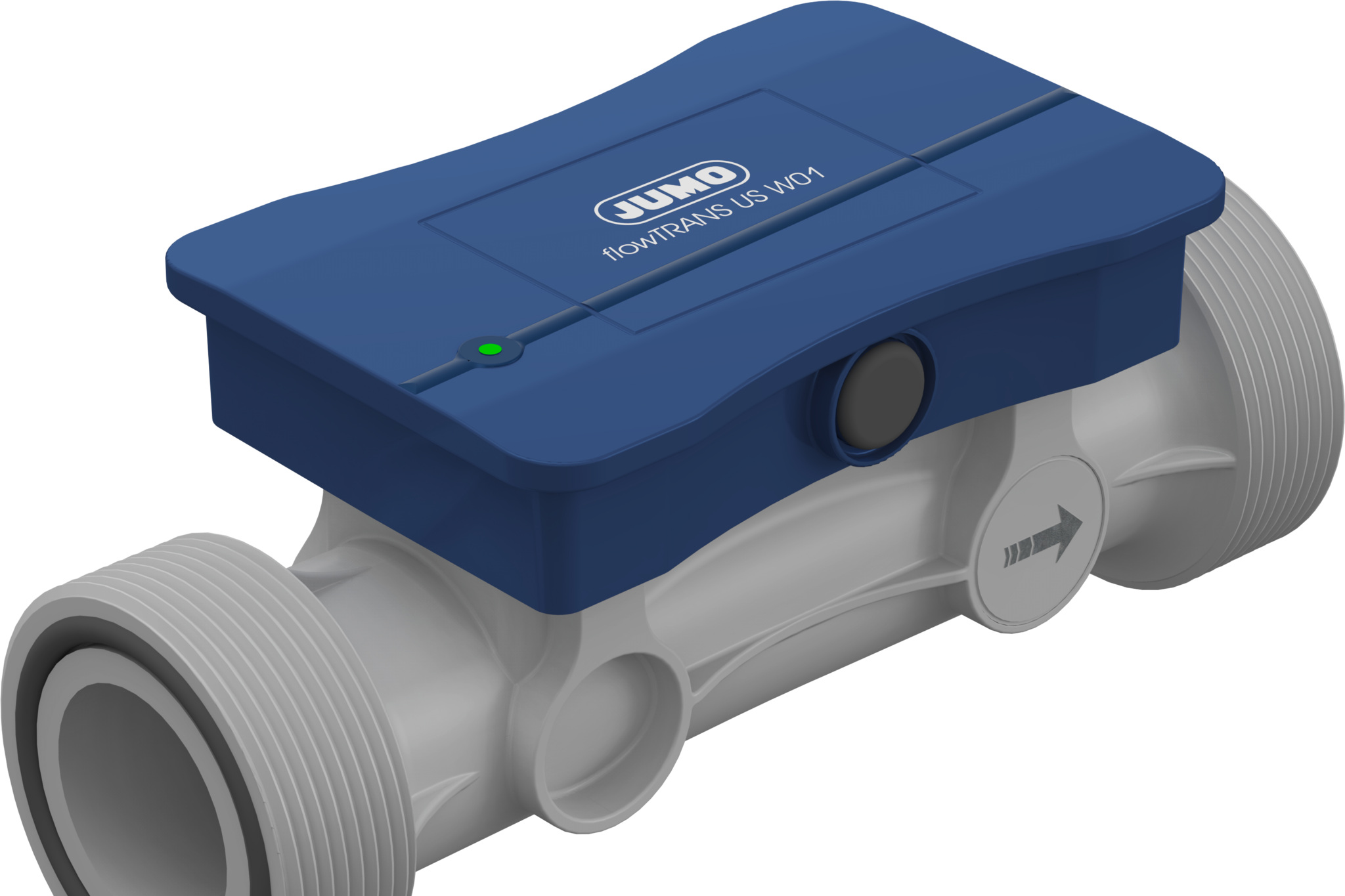

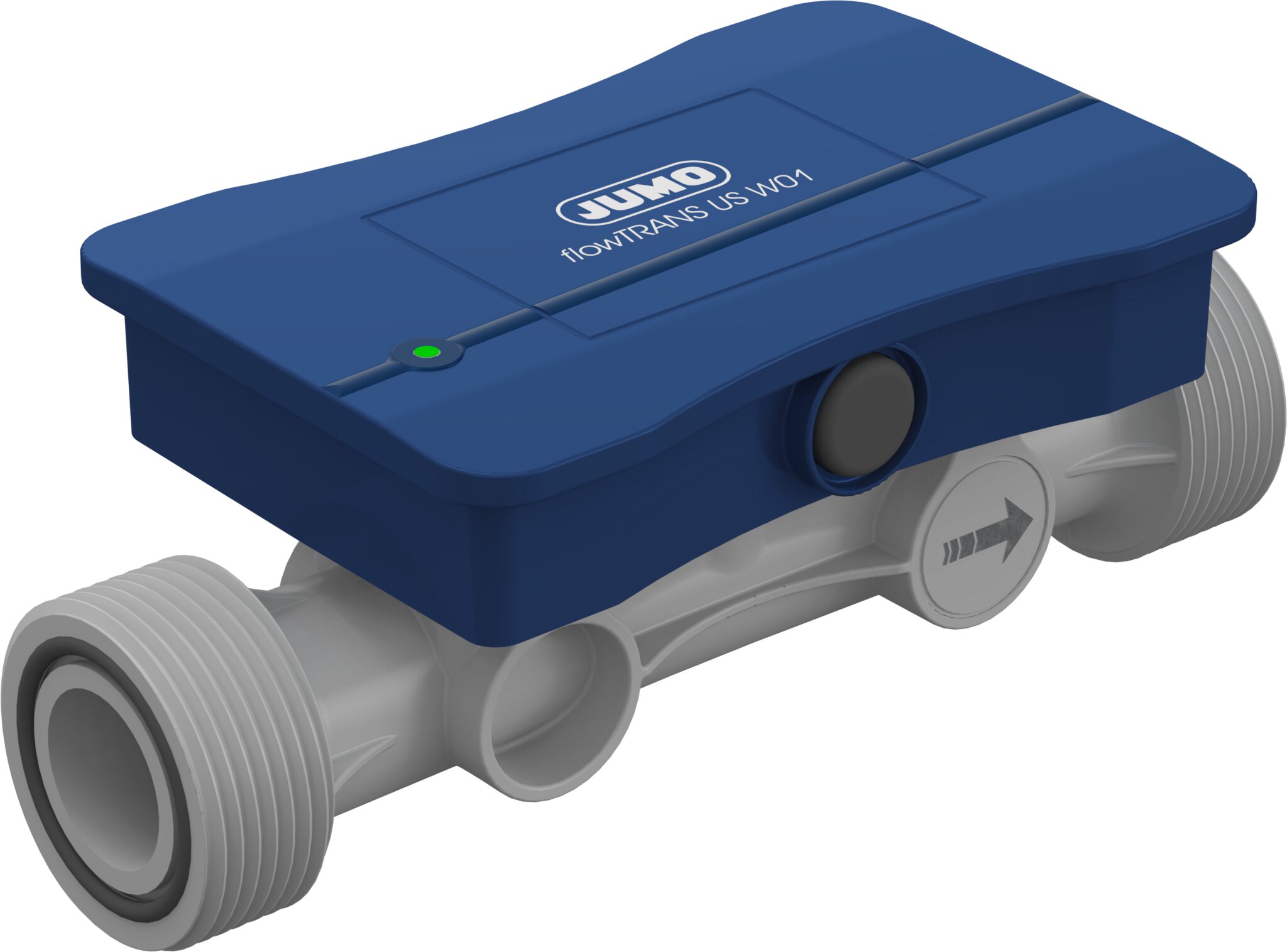

JUMO flowTRANS US W01

JUMO flowTRANS US W01 sprawdzi się do dokładnych pomiarów, gdyż granica błędu wynosi jedynie +/- 2% wartości mierzonej. Dzięki zastosowaniu obudowy bez metalu i rurze z tworzywa sztucznego o szerokości nominalnej od DN 15 do DN 32 ten przepływomierz cieczy ma elastyczne zastosowanie, także w mediach korozyjnych. Stopień ochrony IP65 sprawia, że urządzenie zachowa swoje funkcje również w ciężkich warunkach.

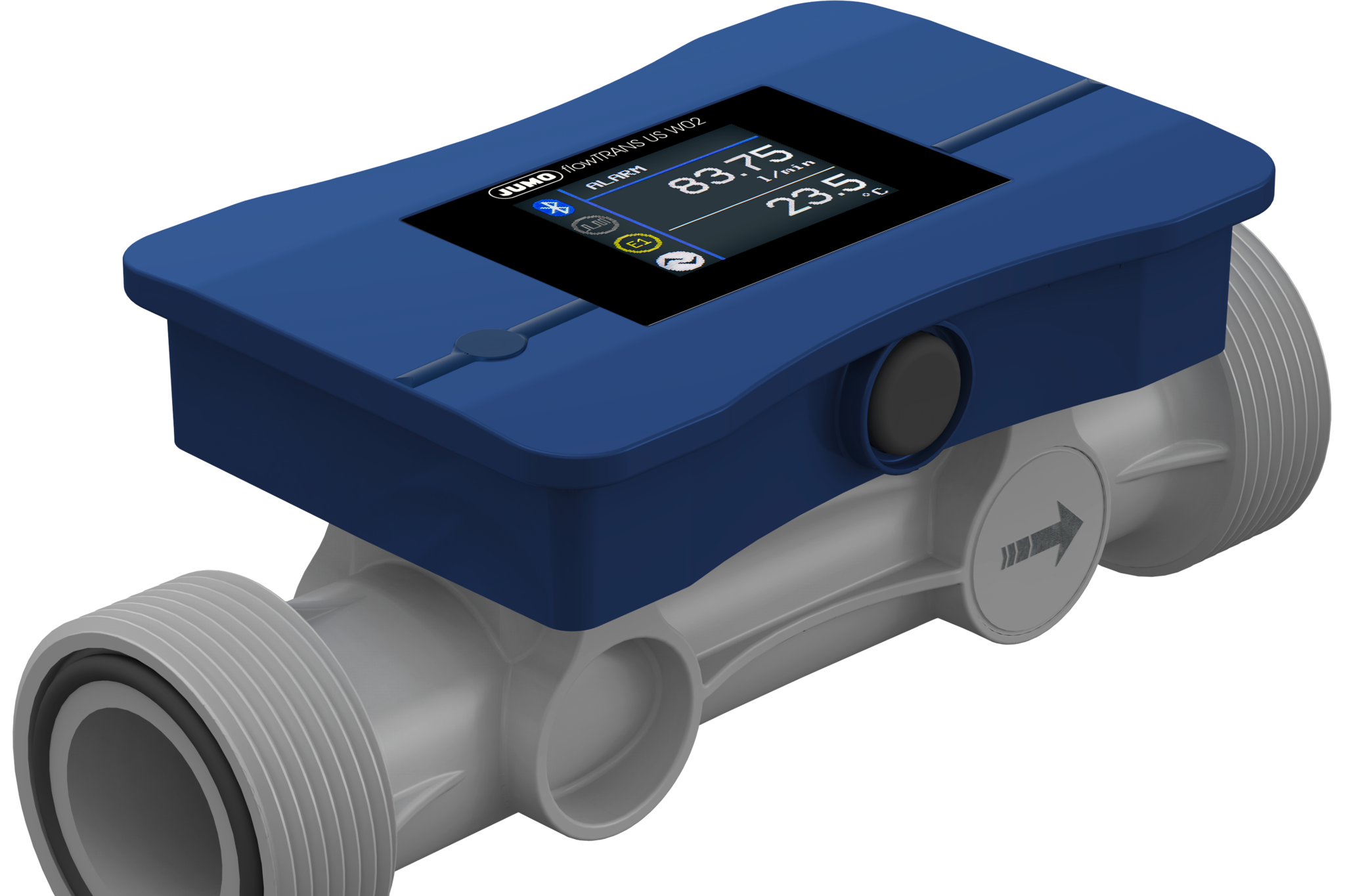

JUMO flowTRANS US W02

Poza podstawowymi funkcjami, JUMO flowTRANS US W02 posiada także wyświetlacz oraz interfejs Bluetooth. Oferuje on również dokładniejszy pomiar z granicą błędu +/- 1% wartości mierzonej. Ten ultradźwiękowy przepływomierz ma na stałe zainstalowany czujnik temperatury oraz opcjonalnie można rozbudować go o pomiar ciśnienia.

Łatwa konfiguracja i instalacja dzięki IO Link i JUMO digiLine

Możliwe jest także stosowanie JUMO flowTRANS US W02 razem z systemem JUMO digiLine, który jest inteligentną siecią czujników do analizy cieczy. Co więcej, została w nim wbudowana aplikacja do obsługi czujników JUMO. Jest ona wykorzystywana w nowych sterownikach z serii JUMO meroTRON. Przepływomierz ultradźwiękowy bezinwazyjny jest dostępny także z interfejsem IO-Link.

Już dostępny w ofercie JUMO!

Jaki musi być minimalny przepływ na flowTRANS W02?

Minimalny przepływ wynosi 0,05% maksymalnego zakresu pomiarowego:

1. DN 20: Maksymalny zakres pomiarowy: 80 l/min Minimalny przepływ = 0,05% * 80 l/min = 0,04 l/min (lub 40 ml/min).

2. DN 25: Maksymalny zakres pomiarowy: 210 l/min Minimalny przepływ = 0,05% * 210 l/min = 0,105 l/min (lub 105 ml/min).

3. DN 32: Maksymalny zakres pomiarowy: 320 l/min Minimalny przepływ = 0,05% * 320 l/min = 0,16 l/min (lub 160 ml/min).

Czy przepływomierz ultradźwiękowy flowTRANS US W02 ma możliwości wyprowadzenia sygnału przez wyjścia czy tylko odczyt na wyświetlaczu?

Przepływomierz  flowTRANS US W02 posiada możliwość wyprowadzenia sygnału przez różne wyjścia (IO-Link, prądowe 4-20 Ma, napięciowe 0-10 V), nie tylko odczyt na wyświetlaczu.

Jaki jest max przepływ i ciśnienie dla przepływomierza ultradźwiękowego flowTRANS US W02?

Przepływomierz ultradźwiękowy flowTRANS US W02 posiada następujące maksymalne zakresy pomiarowe przepływu:

• • DN 15: 60 l/min
  • DN 20: 80 l/min
  • DN 25: 210 l/min
  • DN 32: 320 l/min

Jakie są protokoły komunikacyjne dla flowTRANS US W02?

Protokoły komunikacyjne dla flowTRANS W02, to Bluetooth (z aplikacją JUMO smartCONNECT) oraz IO-Link.

Przepływomierz ultradźwiękowy – zastosowanie

Przepływomierze ultradźwiękowe z serii flowTRANS US mają szeroki zakres zastosowań, m.in.:

• inżynieria wodna i środowiskowa (np. delikatnie zanieczyszczone ścieki, jak również woda pitna czy woda użytkowa)

• dozowanie chemikaliów

• ogrzewanie, klimatyzacja i wentylacja (np. obiegi wody chłodzącej i wieże chłodnicze)

• instalacje galwaniczne

• budowa pomp

Czy przepływomierze ultradźwiękowe można sanityzować?

Przepływomierze ultradźwiękowe, takie jak JUMO flowTRANS US W01/W02, mogą być poddane procesowi sanitacji, o ile temperatura i rodzaj używanych środków sanityzacyjnych są zgodne z tolerancją materiałów, z których są wykonane (w tym [rzypadku PPSU, PEEK i uszczelki EPDM lub FKM ). Urządzenia z serii flowTRANS są przystosowane do pracy w temperaturach do 80°C, a nawet 95°C, choć wyższa temperatura może wpłynąć na dokładność. Ważne jest, aby dokładnie określić, jakie środki dezynfekcyjne będą stosowane i upewnić się, że nie uszkodzą one części urządzenia. Skontaktuj się z nami – nasi specjaliści dobiorą optymalne urządzenie.
