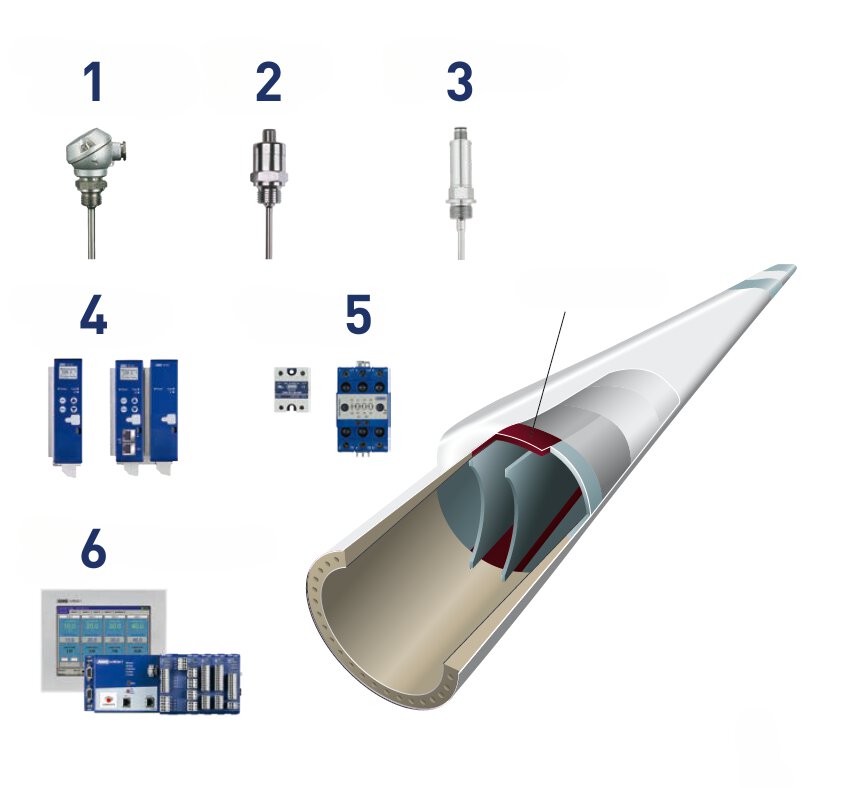

Systemy automatyki i czujniki temperatury do łopaty wirnika

W nowoczesnych turbinach wiatrowych łopaty wirnika są jednym z najważniejszych elementów konstrukcyjnych. Ze względu na ich rozmiar oraz znaczenie dla efektywności turbiny, kluczowe jest dokładne monitorowanie i kontrolowanie ich temperatury.

Sterownik PLC JUMOmTRON T został stworzony z myślą o spełnieniu tych wymagań. Jego modułowa budowa umożliwia podłączenie odpowiedniej liczby sond temperatury, co pozwala na dokładne monitorowanie temperatury w różnych miejscach łopaty. Do tego zastosowania polecamy cyfrowe czujniki temperatury z interfejsem IO-Link np. JUMO dTRANST1000 lub CANopen jak JUMO CANtransT. Ma to kluczowe znaczenie dla optymalizacji okablowania i redukcji związanych z tym kosztów.

Dodatkowo, w celu zapewnienia skutecznego sterowania energią cieplną, sterownik PLC JUMO mTRON T współpracuje z regulatorem mocy serii JUMOTYA. Dzięki połączeniu obu urządzeń za pośrednictwem magistrali systemowej, możliwe jest precyzyjne sterowanie procesem ogrzewania lub chłodzenia łopat, co przekłada się na wydłużenie ich żywotności oraz poprawę efektywności całej turbiny.

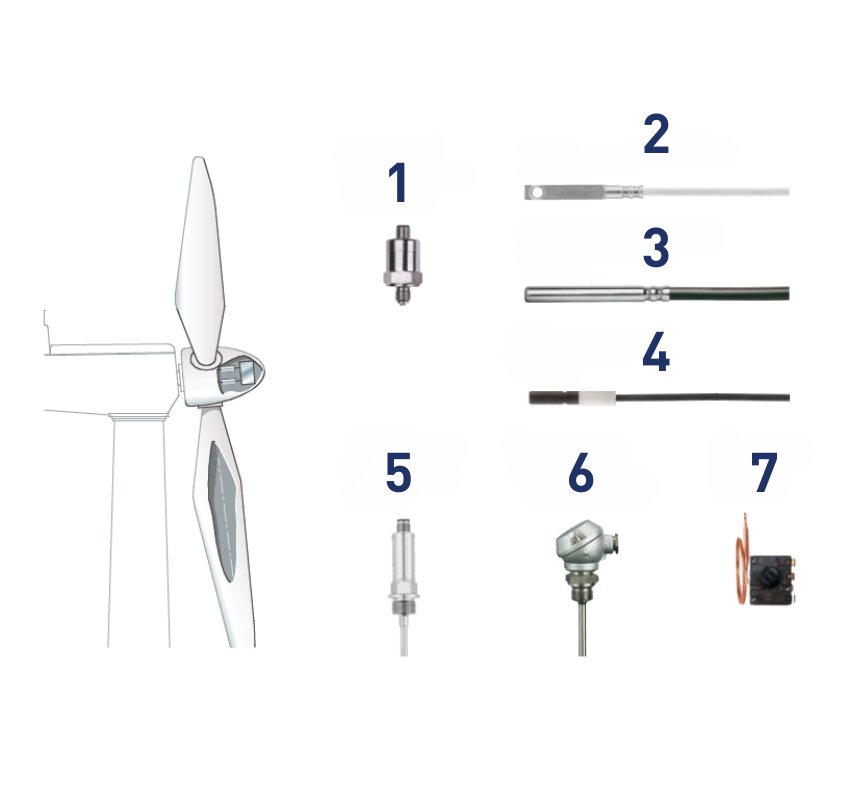

Przetworniki ciśnienia i czujniki temperatury do wirnika

Wirnik elektrowniwiatrowej to serce turbiny, które przekształca energię wiatru w energię mechaniczną. Aby działał sprawnie i bezpiecznie, kluczowe jest monitorowanie jego stanu. Pomiar temperatury łopatek wirnika jest istotny, ponieważ wahaniatemperatury mogą wskazywać na potencjalne problemy lub nieprawidłowe działanie. Na przykład, zbyt niska temperatura może sugerować oblodzenie łopatek, co zagraża efektywności turbiny i może prowadzić do poważnych uszkodzeń. Do tej aplikacji polecamy powierzchniowe lubwtykane rezystancyjne czujniki temperatury. Nasze sondy są wyjątkowo odporne na ekstremalne warunki pogodowe. Istotna jest również kontrola temperatury grzałek łopatek wirnika za pomocą ograniczników temperatury oraz termostatów np. JUMOheatTHERM.

Z kolei pomiar ciśnienia, zwłaszcza w układzie hydraulicznym wirnika , pozwala na monitorowanie iregulację kąta natarcia łopat. Nieprawidłowe ciśnienie w tym układzie może wskazywać na problemy z hydrauliką. Tutaj sprawdzi się przetwornik ciśnienia  JUMOCANtrans p.

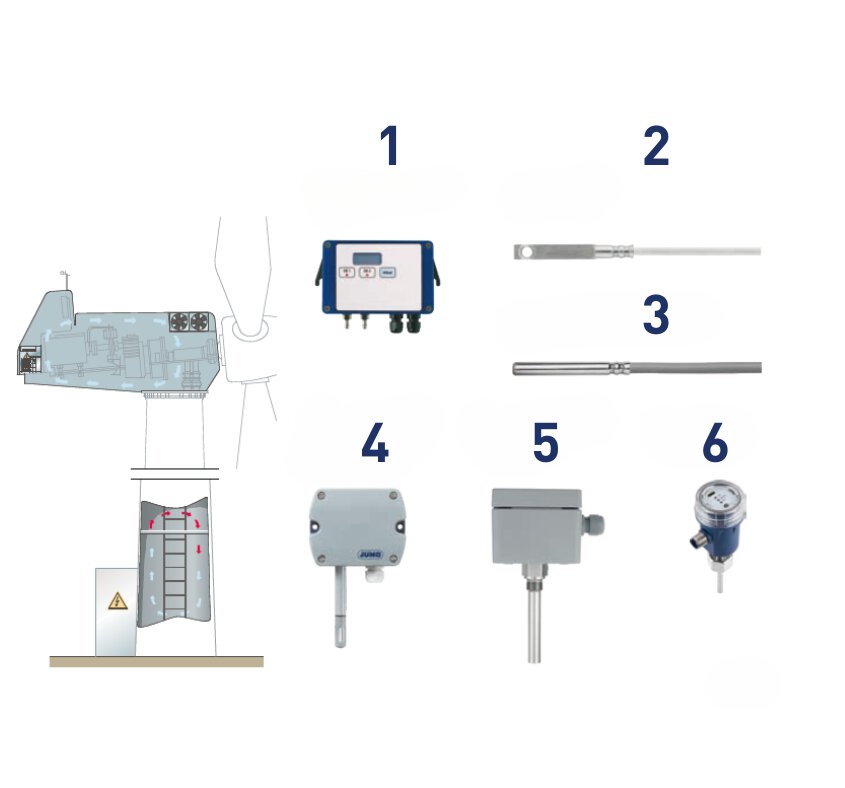

Czujniki temperatury i wilgotności do gondoli

Gondola zawierakluczowe komponenty turbiny, takie jak generator i przekładnia. Aby zapewnić ich niezawodność, JUMO dostarcza czujnikitemperatury i przetworniki wilgotności, które skrupulatnie śledzą warunki wewnątrz, zapobiegając korozji i przegrzewaniu. Czujniki ciśnienia kontrolują systemy wentylacyjne, podczas gdy kalorymetryczne czujniki przepływu, np.JUMO PINOS L02, czuwają nad prawidłowym obiegiem chłodziw i olejów.

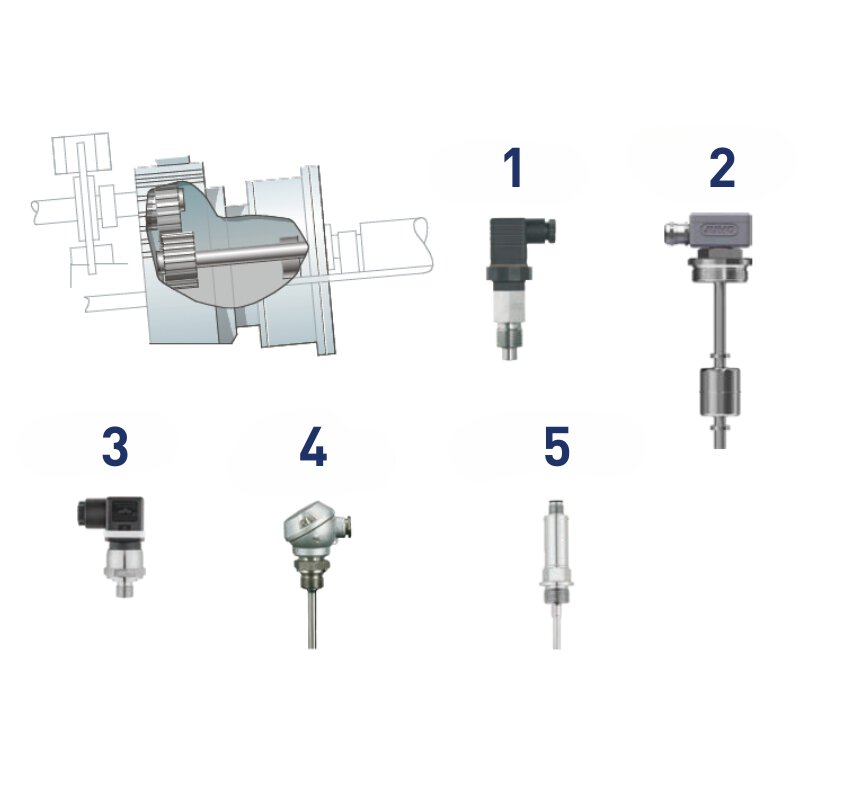

Czujniki temperatury, ciśnienia i poziomu oleju w skrzyni biegów

Przekładnia jest jednym z najbardziej obciążonych komponentów w turbinie wiatrowej. Monitorowanietemperatury oleju, ciśnienia i poziomu oleju może pomóc w wykrywaniu problemówz przegrzewaniem, niewystarczającym smarowaniem lub wyciekami. Nasze wtykane lub wkręcane rezystancyjne czujnikitemperatury o różnych długościach sprostały temu wyzwaniu i idealnie dostosowują się do wewnętrznych warunków skrzyni biegów. Najnowsze wersje są obecnie wyposażone w wyjście dwuprzewodowe 4-20 mA,wyjście CANopen lub IO-Link. Kolejnym polecanym przez nas rozwiązaniem do skrzyni biegów jest pływakowy wyłącznik NESOS do monitorowania poziomu oleju, który może dodatkowo śledzić temperaturę.

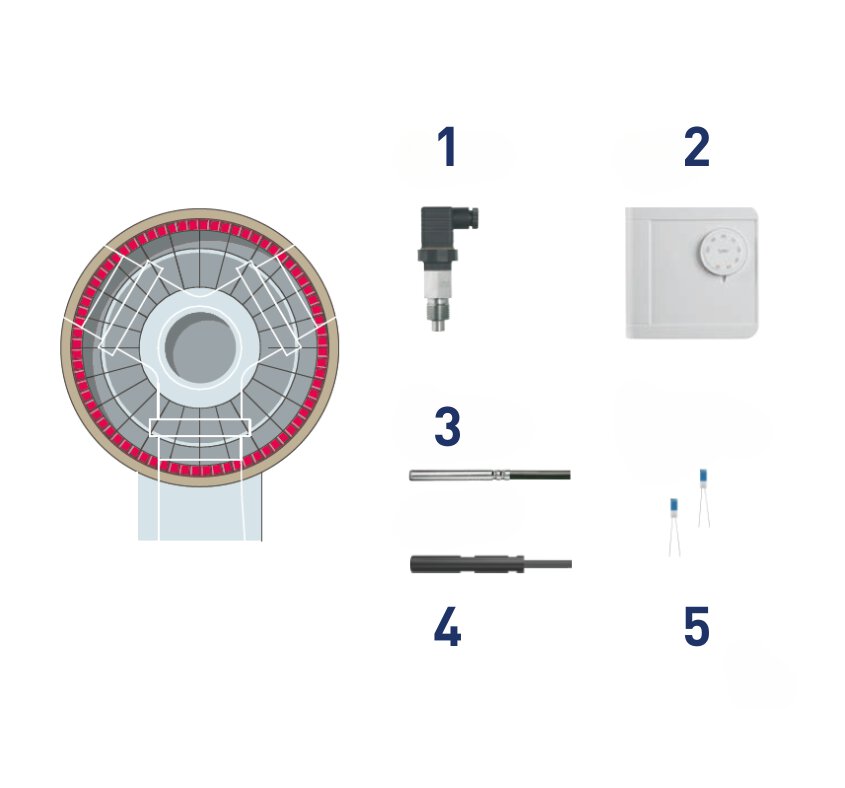

Monitoring temperatury w generatorach z przekładnią i bez

W elektrowniach wiatrowych generator z przekładnią odgrywa kluczową rolę w konwersji energii wiatru na prąd elektryczny. Jego wydajność jest zależna ododpowiedniego chłodzenia i smarowania, dlatego monitorowanie temperatury orazciśnienia oleju jest niezbędne. Szczególnie w systemach bez przekładni temperatura wewnętrzna musi być stale monitorowana, aby uniknąć przeciążenia generatora. Do tego zastosowania polecamy m.in. bimetaliczne i wtykane czujniki temperatury oraz platynoweczujniki Pt100.

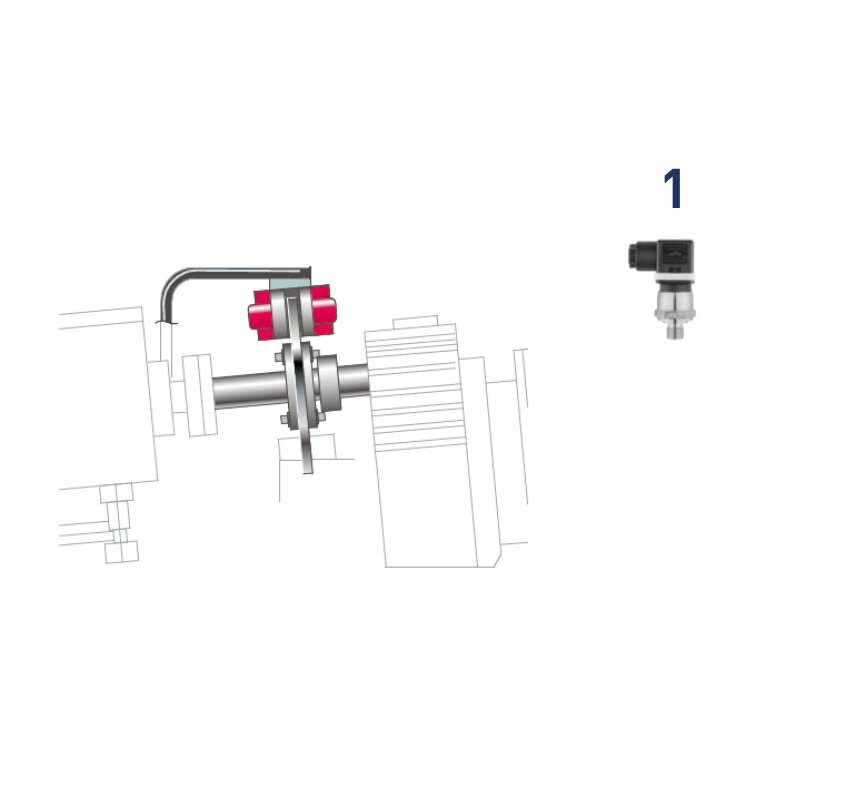

Przetwornik ciśnienia do układu hamulcowego

Aby zapewnić bezpieczeństwo i wydajność elektrowni wiatrowej, kluczowe jest precyzyjnemonitorowanie układu hamulcowego. Chociaż podczas normalnej pracy elektrowni zwalnianie odbywa się poprzez regulację kąta łopaty wirnika, istnieją sytuacje, w których konieczne jest zastosowanie hamulca tarczowego - na przykład podczas awaryjnego wyłączenia, prac konserwacyjnych czy napraw.

Właśnie w takich momentach technologia JUMO odgrywa kluczową rolę. Przetwornik ciśnienia JUMO MIDASH20 HP, wyposażony w mechaniczny, wysoce odporny system pomiarowy z technologią cienkowarstwową, skutecznie monitoruje ciśnienie w hamulcu. Jego zaletą jest połączenie dużego zakresupomiarowego z kompaktową konstrukcją, co czyni go idealnym rozwiązaniem dlaróżnorodnych zastosowań w elektrowniach wiatrowych.

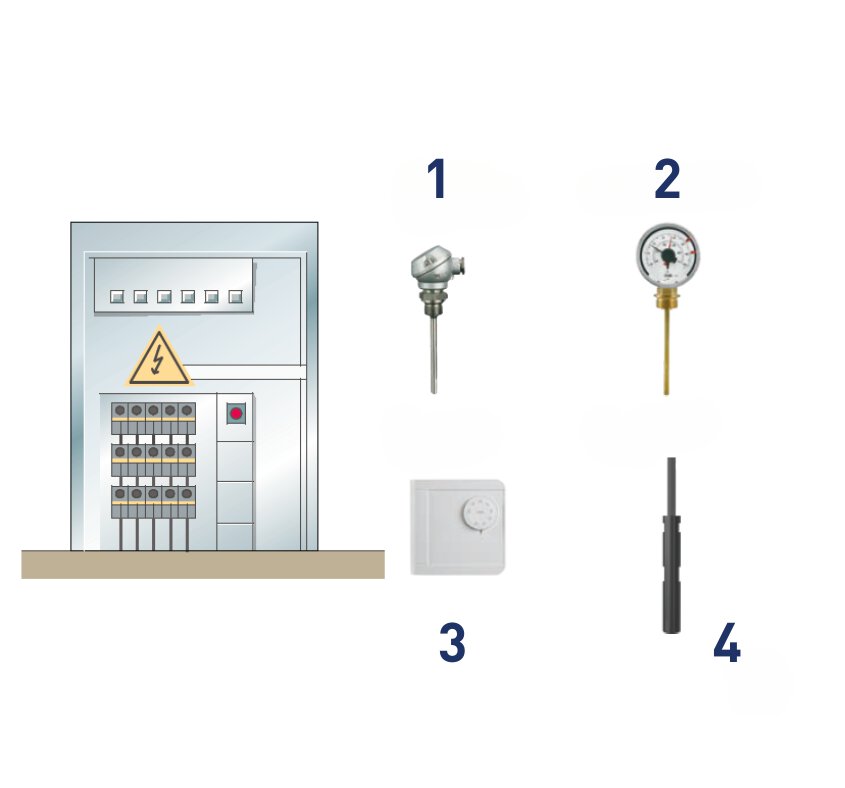

Czujniki temperatury i wilgotności do stacji transformatorowej

Stacjetransformatorowe są sercem przekształcania energii wiatrowej. Aby działały niezawodnie, kluczowe jest monitorowanie temperatury i wilgotności.

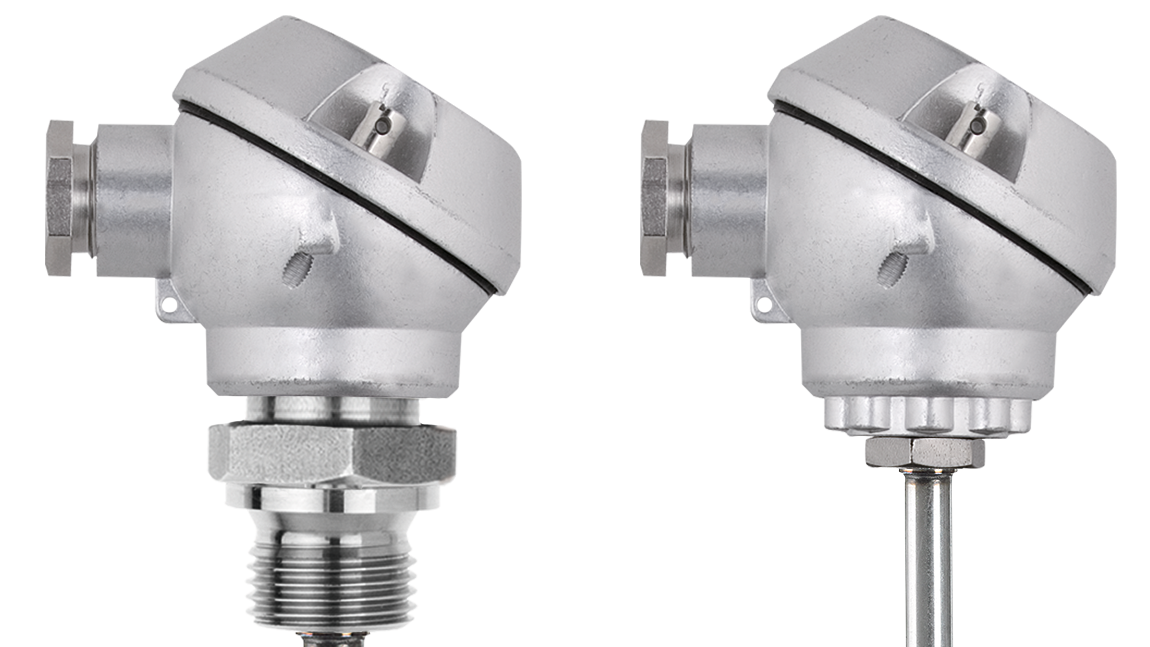

Ciepło generowane przez transformator jest skutecznie odprowadzane przez klimatyzatory. Do kontrolowania temperatury oleju transformatorowego polecamy rezystancyjnesondy temperatury lub kontaktowetermometry zegarowe.

Mierzenie wilgotności jest równie ważne. Higrostaty JUMO są idealne do prostej dwustanowej kontroli wilgotności względnej powietrza. Nie wymagają oddzielnego napięcia sieciowego i są w dużej mierze bezobsługowe dzięki specjalnie przygotowanym włóknom z tworzywa sztucznego.

Innowacyjna technologia dla elektrowni wiatrowych – odporne czujniki wykonane z polimerów

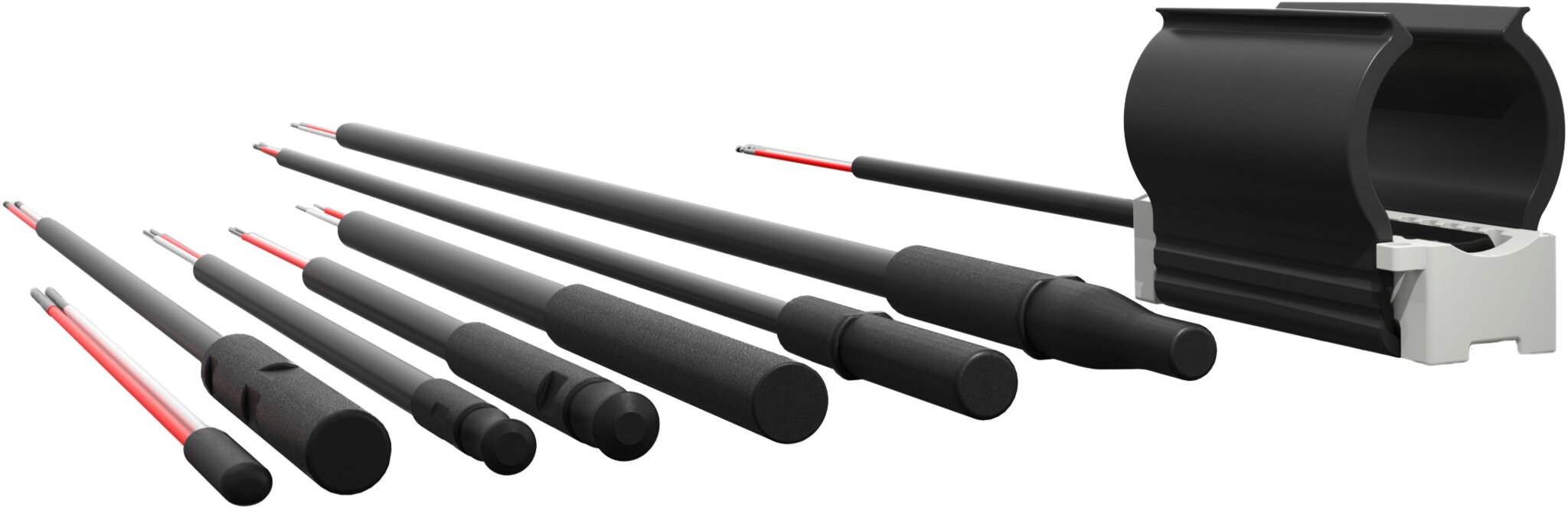

Choć wyglądają jak konwencjonalna sonda temperatury, to prawdziwa innowacja dla branży. Mowa o czujnikachw plastikowych obudowach JUMO plastoSENST. Wykorzystując najnowsze technologie tworzyw termoplastycznych, stworzyliśmy narzędzie o niemalnieskończonych możliwościach dostosowania do specyficznych potrzeb. Łącząc przewodzące i nieprzewodzące termicznie materiały, zoptymalizowaliśmy czas reakcji i zminimalizowaliśmy błędy przewodzenia ciepła.

Niezależnie od tego, czy chodzi o silniki, skrzynie biegów czy generatory w gondoli, wibracje są problemem. Dzięki innowacyjnemu wykorzystaniu tworzyw termoplastycznych, nasze sondy, całkowicie zamknięte w plastikowej obudowie, oferują doskonałe rozwiązanie, eliminując ryzyko uszkodzeń związanych z wibracjami.

A co ważniejsze dla branży energetycznej, nasze produkty są tworzone z myślą o indywidualnych potrzebach klienta. Dzięki pełnej swobodzie projektowania, możemy dostosować czujniki do specyficznych wymagań każdej elektrowni wiatrowej. JUMO plastoSENS T to nie tylko krok naprzód w monitorowaniu temperatury, ale przede wszystkim gwarancja optymalnej pracy każdego elementu turbiny wiatrowej.

Przeczytaj więcej tutaj: https://en.pgtgmbh.de/net/applications/electric-motors

Podsumowanie – automatyka przemysłowa i czujniki pomiarowe do farm wiatrowych

W świecie, gdzie elektrownie wiatrowe są kluczowym graczem w produkcji zielonej energii, precyzyjność, niezawodność i innowacyjność są niezbędne. JUMO, dzięki swoim zaawansowanym czujnikom i systemom sterowania, staje się niezastąpionym partnerem w tej branży. Od dokładnego monitorowania temperatury łopat wirnika, przez kontrolę ciśnienia w układach hydraulicznych, po skrupulatne śledzenie warunków wewnątrz gondoli - technologia JUMO zapewnia, że każdy element elektrowni wiatrowej działa optymalnie. Czujniki, takie jak plastoSENS T, przetwornik ciśnienia MIDAS H20 HP czy rezystancyjne czujniki temperatury, są tylko kilkoma z rozwiązań oferowanych przez JUMO, które wspierają niezawodność i wydajność turbin wiatrowych.
