Wyzwanie

Jak to możliwe, że mieszanka wodno-olejowa wypływa z kranu na stacji paliw? W ostatnich latach wielokrotnie zdarzało się, zwłaszcza podczas silnych opadów deszczu, że woda przenikała do podziemnych zbiorników na olej napędowy lub benzynę i zanieczyszczała je.

Silniki nie znoszą tego zbyt dobrze. Ponieważ te dwie ciecze nie mieszają się i w układzie wtryskowym znajduje się tylko pewna ilość oleju napędowego, silnik może się uruchomić na krótki czas i zaprzestać pracy po krótkim odcinku. Woda opada na dno zbiornika i jest najpierw zasysana przez pompę. Może to prowadzić do znacznych szkód w pojeździe. Cały układ paliwowy musi zostać oczyszczony, a filtry wymienione.

Aby temu zapobiec, producent systemów zbiorników na olej napędowy zlecił JUMO znalezienie kompleksowego rozwiązania. Poziom napełnienia zbiornika na olej napędowy miał być mierzony w sposób ciągły, aby wyświetlać komunikaty dotyczące napełniania i realizować sterowanie pompą. Równocześnie miał być zastosowany pomiar poziomu granicznego w celu wykrycia przedostawania się wody.

Podejście do rozwiązania

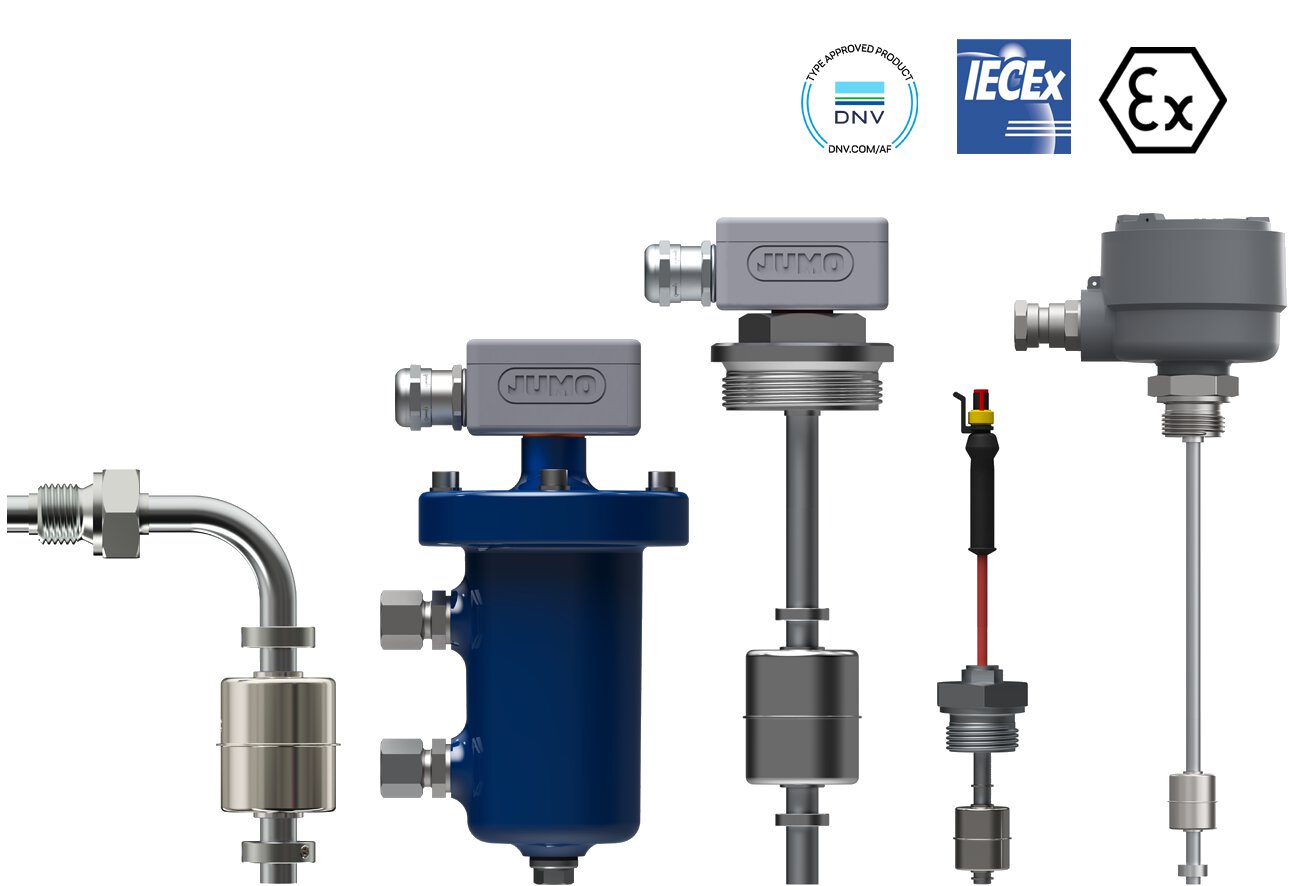

Rozwiązanie zastosowane przez JUMO opiera się na połączeniu serii produktów JUMO NESOS. Przełącznik pływakowy i czujnik poziomu zostały zintegrowane w jednym produkcie, dzięki czemu instalacja jest możliwa również tylko przez otwór w zbiorniku. Ponadto seria produktów posiada niezbędne dopuszczenia do stosowania w strefach zagrożonych wybuchem.

Innowacyjne rozwiązanie łączone

Przełącznik pływakowy wykorzystuje różne gęstości wody i oleju napędowego. Został on zaprojektowany tak, aby unosił się na styku wody i oleju napędowego, umożliwiając w ten sposób sygnalizację alarmu. W przypadku zastosowania do zbiorników na olej napędowy przełącznik pływakowy JUMO NESOS jest specjalną konstrukcją o całkowitej długości ponad 4 m. Mierząc poziom napełnienia, operator stacji paliw może określić aktualny poziom oleju napędowego, jak również średnie zużycie, aby ekonomicznie i z wyprzedzeniem zaplanować swoje zapotrzebowanie.

Ponadto czujniki poziomu JUMO NESOS oferują quasi ciągły sygnał standardowy 4 do 20 mA w zakresie temperatur od -52 do 180°C. Rozdzielczość wynosi do 5,5 mm. Opcjonalnie dostępne są warianty z czujnikami temperatury Pt100 lub Pt1000 oraz z przełącznikiem temperatury, przetwornikiem temperatury i wyświetlaczem.

System automatyki do sterowania instalacją

Kompletna kontrola systemu może być osiągnięta dzięki skalowalnemu systemowi pomiaru, sterowania i automatyzacji JUMO mTRON T. Modułowa koncepcja ze zmiennymi modułami wejść i wyjść w połączeniu z wydajnymi panelami operatorskimi jest tak samo przekonywująca w zakresie akwizycji wartości pomiarowych, jak i w przypadku złożonych zadań sterowania i wyrafinowanych rozwiązań automatyki. Szczególnie wysokiej jakości, uniwersalne wejścia analogowe dla wielu różnych oraz sprawdzony od lat algorytm sterowania JUMO zapewniają wysoką niezawodność procesu i największą możliwą przejrzystość. Do niezbędnego alarmowania online wykorzystywany jest moduł wejść cyfrowych. Dzięki temu użytkownik może otrzymywać informacje pocztą elektroniczną na swój smartfon.

Cyfrowy wyświetlacz JUMO diraVIEW informuje o usterkach bezpośrednio przy zbiorniku. Już podstawowy przyrząd z tej serii wyposażony jest w wejście analogowe, 2 wejścia binarne, 2 wyjścia przekaźnikowe, 2 wyjścia logiczne i zasilanie dla przetworników dwuprzewodowych. 3 gniazda rozszerzeń mogą być wyposażone w dodatkowe wejścia i wyjścia oraz interfejsy. Teksty alarmowe są sygnalizowane w sposób szczególnie widoczny poprzez zmianę koloru z zielonego na czerwony.

Rezultat projektu

Monitoring poziomu został zrealizowany zgodnie z wymaganiami. Kombinacja przełącznika pływakowego i przetwornika poziomu z serii JUMO NESOS zapewnia precyzyjny punktowy i ciągły pomiar poziomu. Sygnalizuje on, kiedy należy napełnić zbiornik i alarmuje, jeśli do zbiornika dostanie się woda. Alarm online jest wyzwalany przez system pomiaru, sterowania i automatyki JUMO mTRON T, który steruje również pompami. Ponadto, kolorowe teksty alarmów są wyświetlane bezpośrednio na zbiorniku za pomocą cyfrowego wyświetlacza wskaźnika JUMO diraVIEW.
