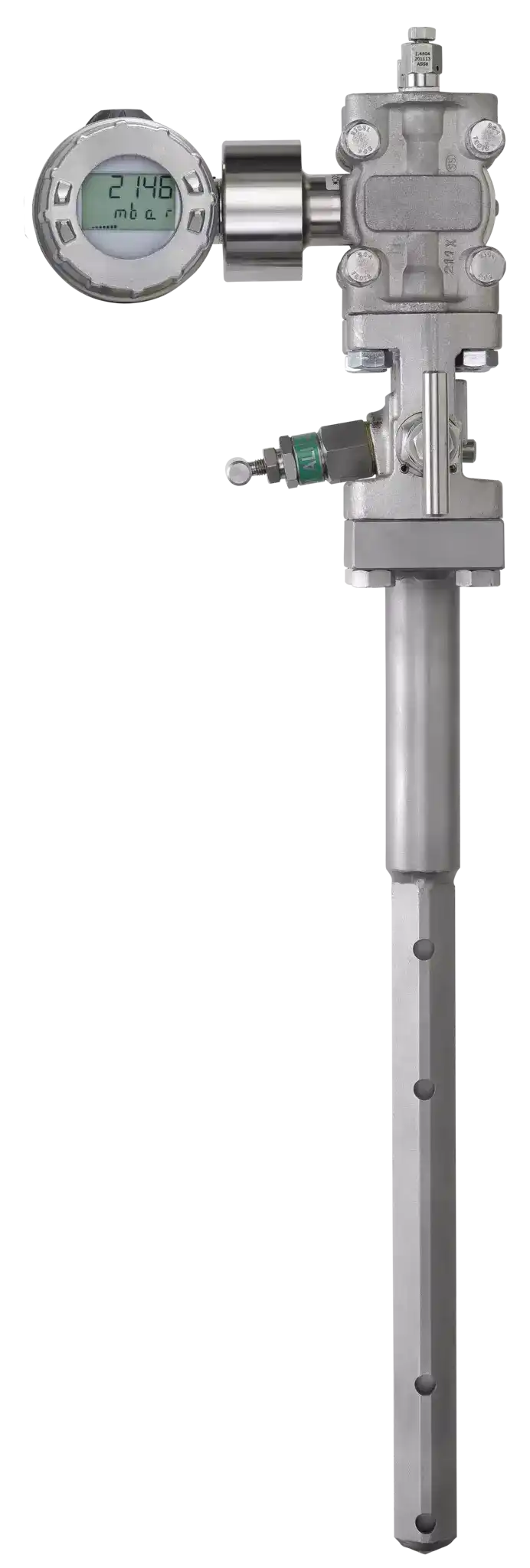

JUMO flowTRANS DP P01/P02/P03/P04
Description
Pomiar przepływu bazujący na pomiarze różnicy ciśnień i elemencie spiętrzającym to uniwersalna metoda pomiarowa stosowana zarówno w przypadku cieczy, gazu jak i pary. Przepływomierz dostępny w szerokim zakresie średnic nominalnych, dla ekstremalnie wysokich temperatur i ciśnień. Wyjście 4-20 mA, HART. Razem z przetwornikiem różnicy ciśnień dTRANS p02/p20 Delta tworzy kompaktowy system pomiarowy.
Short Description
Pomiary przepływu Rurką Pitota i przetwornikiem różnicy ciśnień
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9NDY0MDI4IiwiYmVuZWZpdHMiOltdLCJiZW5lZml0c0ludHJvZHVjdGlvbiI6IiIsInRlY2huaWNhbERhdGEiOlt7Im5hbWUiOiJSb2R6YWogaW5zdGFsYWNqaSIsInZhbHVlIjoiTW9udGHFvCB3a3LEmWNhbnkiLCJzb3J0Tm8iOjB9LHsibmFtZSI6IldlcnNqYSB3eWtvbmFuaWEiLCJ2YWx1ZSI6IlJ1cmEgY2nFm25pZW5pYSBkeW5hbWljem5lZ28iLCJzb3J0Tm8iOjF9LHsibmFtZSI6IsWacmVkbmljYSBub21pbmFsbmEiLCJ2YWx1ZSI6IkROIDI1IGRvIEROIDIwMDAiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IkNpxZtuaWVuaWUgbm9taW5hbG5lIiwidmFsdWUiOiJQTiAxMDAiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IlRlbXBlcmF0dXJhIG1lZGl1bSIsInZhbHVlIjoibWF4LiAxMTc1IMKwQyIsInNvcnRObyI6NH0seyJuYW1lIjoiRG9rxYJhZG5vxZvEhyBwb21pYXJvd2EiLCJ2YWx1ZSI6IjEgJSB3YXJ0b8WbY2kgbWllcnpvbmVqIChuaWVkb2vFgmFkbm/Fm8SHIHVyesSFZHplbmlhIHBvbWlhcm93ZWdvKSIsInNvcnRObyI6NX0seyJuYW1lIjoiTWF0ZXJpYcWCIiwidmFsdWUiOiJTdGFsIDEuNDU3MSwgMS40NjYyOyBJbmNvbmVsLCBNb25lbDsgMS40NTM5OyBIYXN0ZWxsb3kgQzQsIEluY29sb3kgODAwOyBQVkRGIiwic29ydE5vIjo2fSx7Im5hbWUiOiJXeWrFm2NpZSBwb2QgcHJ6ZXR3b3JuaWsgcG9taWFyb3d5IiwidmFsdWUiOiI0IGRvIDIwIG1BLCBIQVJUIiwic29ydE5vIjo3fSx7Im5hbWUiOiJQcnp5xYLEhWN6ZSBwcm9jZXNvd2UiLCJ2YWx1ZSI6IlByennFgsSFY3plIGtvxYJuaWVyem93ZSwgesWCxIVjemUgxZtydWJvd2UgeiBuYWtyxJl0a8SFIHBpZXLFm2NpZW5pb3fEhSIsInNvcnRObyI6OH0seyJuYW1lIjoiT2JzemFyeSB6YXN0b3Nvd2FuaWEiLCJ2YWx1ZSI6IlByemVteXPFgiBjaGVtaWN6bnkgaSBwZXRyb2NoZW1pY3pueSwgZmFybWFjamEsIHByemVteXPFgiBzcG/FvHl3Y3p5LCBwcnplbXlzxYIgZW5lcmdldHljem55IGkgcGFwaWVybmljenkiLCJzb3J0Tm8iOjl9LHsibmFtZSI6IlfFgmHFm2Npd2/Fm2NpIiwidmFsdWUiOiJLb3J6ecWbY2kga29zenRvd2UgdyBwcnp5cGFka3UgZHXFvHljaCDFm3JlZG5pYyBub21pbmFsbnljaCwgbmlza2llIHN0cmF0eSBjacWbbmllbmlhIGR6acSZa2kgb3B0eW1hbG5laiBrb25zdHJ1a2NqaSBoeWRyYXVsaWN6bmVqLCBrcsOzdGtpZSBzZWtjamUgd2xvdG93ZS93eWxvdG93ZSBkemnEmWtpIHBvbWlhcm93aSBpIHXFm3JlZG5pYW5pdSBjacWbbmllbmlhIHN0YXR5Y3puZWdvIGkgZHluYW1pY3puZWdvIHcgY3p0ZXJlY2ggcHVua3RhY2ggcG9taWFyb3d5Y2gsIGR3dWtpZXJ1bmtvd3kgcG9taWFyIHByemVwxYJ5d3UgZHppxJlraSBzeW1ldHJ5Y3pueW0gcHJvZmlsb20gc29uZCIsInNvcnRObyI6MTB9LHsibmFtZSI6IkRlZHlrb3dhbmUgcHJ6ZXR3b3JuaWtpIGNpxZtuaWVuaWEiLCJ2YWx1ZSI6IjQwMDQzODIgbHViIDQwMzAyMiIsInNvcnRObyI6MTF9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNoZWNrIiwiZGVzY3JpcHRpb24iOiJOaWV3aWVsa2Egc3RyYXRhIGNpxZtuaWVuaWEiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1pbmltaXplLWFsdCIsImRlc2NyaXB0aW9uIjoiS3LDs3RraWUgc2VrY2plIHdlasWbY2lhIGkgd3lqxZtjaWEiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLWRhbmdlciIsImRlc2NyaXB0aW9uIjoiRGxhIGVrc3RyZW1hbG55Y2ggY2nFm25pZcWEIGkgdGVtcGVyYXR1ciIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJPcGNqb25hbG5pZSB6Ymlvcm5pa2kgbmEgcGFyxJkiLCJzb3J0Tm8iOjB9LHsidGV4dCI6IkVrb25vbWljem5lIHJvendpxIV6YW5pYSIsInNvcnRObyI6MX0seyJ0ZXh0IjoiRGVkeWtvd2FueSBkbyBwb21pYXJ1IHNwYWxpbiIsInNvcnRObyI6Mn1dfQ==
title
Icon
icon-check
Description
Niewielka strata ciśnienia
Icon
icon-minimize-alt
Description
Krótkie sekcje wejścia i wyjścia
Icon
icon-danger
Description
Dla ekstremalnych ciśnień i temperatur
title
Dane techniczne
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=464028
Rodzaj instalacji
Montaż wkręcany
Wersja wykonania
Rura ciśnienia dynamicznego
Średnica nominalna
DN 25 do DN 2000
Ciśnienie nominalne
PN 100
Temperatura medium
max. 1175 °C
Dokładność pomiarowa
1 % wartości mierzonej (niedokładność urządzenia pomiarowego)
Materiał
Stal 1.4571, 1.4662; Inconel, Monel; 1.4539; Hastelloy C4, Incoloy 800; PVDF
Wyjście pod przetwornik pomiarowy
4 do 20 mA, HART
Przyłącze procesowe
Przyłącze kołnierzowe, złącze śrubowe z nakrętką pierścieniową
Obszary zastosowania
Przemysł chemiczny i petrochemiczny, farmacja, przemysł spożywczy, przemysł energetyczny i papierniczy
Właściwości
Korzyści kosztowe w przypadku dużych średnic nominalnych, niskie straty ciśnienia dzięki optymalnej konstrukcji hydraulicznej, krótkie sekcje wlotowe/wylotowe dzięki pomiarowi i uśrednianiu ciśnienia statycznego i dynamicznego w czterech punktach pomiarowych, dwukierunkowy pomiar przepływu dzięki symetrycznym profilom sond
Dedykowane przetworniki ciśnienia
4004382 lub 403022
