Przegląd
title
Produkt Details
SKU
709062
Name

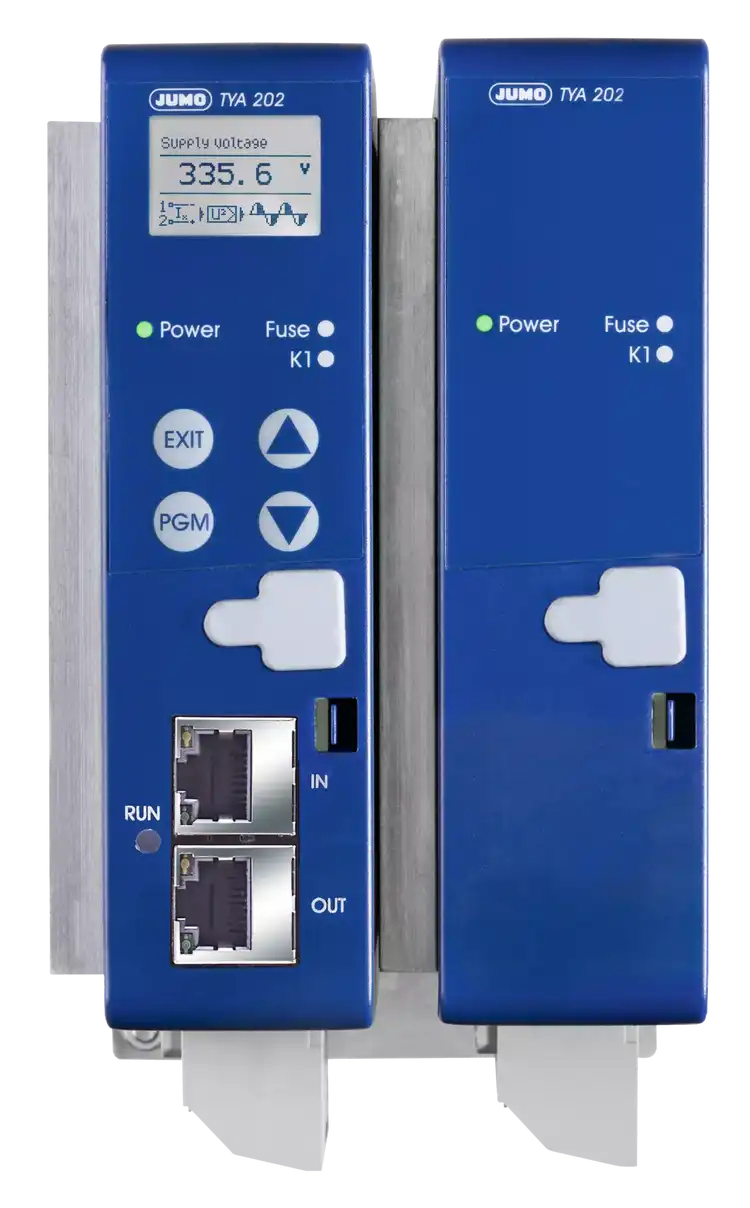

JUMO TYA 202
Description
Trójfazowe tyrystorowe sterowniki prądu przemiennego w układzie oszczędnościowym dla obciążeń rezystancyjno-indukcyjnych. Złożone z połączonych antyrównolegle tyrystorów (triak), radiatora i elektroniki sterującej. Różne napięcia i prądy nominalne. Sterowanie impulsowe (integracyjne). Algorytm U, U2 (standardowo), I, I2, P (opcja). Interfejs RS485, PROFIBUS, PROFINET.
Short Description
Trójfazowy tyrystorowy sterownik mocy w układzie oszczędnościowym
Availability
In Stock
Images
State
LIVE
Variants
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTA4OTMiLCJiZW5lZml0cyI6W10sImJlbmVmaXRzSW50cm9kdWN0aW9uIjoiIiwidGVjaG5pY2FsRGF0YSI6W3sibmFtZSI6IkFsZ29yeXRteSByZWd1bGFjamkiLCJ2YWx1ZSI6IlJlZ3VsYWNqYSBVIGkgVTIgKHN0YW5kYXJkb3dvKTsgcmVndWxhY2phIEksIEkyLCBQIChvcGNqb25hbG5pZSkiLCJzb3J0Tm8iOjB9LHsibmFtZSI6Ik5hcGnEmWNpZSBvYmNpxIXFvGVuaWEiLCJ2YWx1ZSI6IjI0IFYsIDQyIFYsIDExNSBWLCAyMzAgViwgNDAwIFYsIDQ2MCBWLCA1MDAgViIsInNvcnRObyI6MX0seyJuYW1lIjoiS29uZmlndXJhY2phIiwidmFsdWUiOiJQcm9ncmFtIFNldHVwIGRvIGtvbmZpZ3VyYWNqaSBwb3ByemV6IGludGVyZmVqcyBVU0IgcHJ6eSB1xbx5Y2l1IHRla3N0dSBqYXduZWdvIiwic29ydE5vIjoyfSx7Im5hbWUiOiJQcsSFZHkgb2JjacSFxbxlbmlhIiwidmFsdWUiOiIyMCBBLCAzMiBBLCA1MCBBLCAxMDAgQSwgMTUwIEEsIDIwMCBBLCAyNTAgQSIsInNvcnRObyI6M30seyJuYW1lIjoiVHJ5YnkgcHJhY3kiLCJ2YWx1ZSI6IlN0ZXJvd2FuaWUgZ3J1cMSFIGltcHVsc8OzdywgdHJ5YiBsb2dpY3pueSBTU1IsIHN6eWJraSB0cnliIGxvZ2ljem55LCBTdGFydCBBbHBoYSwgU29mdHN0YXJ0Iiwic29ydE5vIjo0fSx7Im5hbWUiOiJSb2R6YWplIG9iY2nEhcW8ZW5pYSIsInZhbHVlIjoiT2JjacSFxbxlbmllIHJlenlzdGFuY3lqbmUgaSBpbmR1a2N5am5vLXJlenlzdGFuY3lqbmUsIHRyYW5zZm9ybWF0b3IsIHByb21pZW5uaWsgcG9kY3plcndpZW5pIChrcsOzdGtvLCDFm3JlZG5pbyBpIGTFgnVnb2ZhbG93eSkiLCJzb3J0Tm8iOjV9LHsibmFtZSI6Ik5hcGnEmWNpZSBzdGVyb3duaWN6ZSIsInZhbHVlIjoiTmFwacSZY2llIHN0ZXJvd25pY3plID0gbmFwacSZY2llIG9iY2nEhcW8ZW5pYSIsInNvcnRObyI6Nn0seyJuYW1lIjoiRG9wdXN6Y3plbmllIiwidmFsdWUiOiJjVUx1cyIsInNvcnRObyI6N30seyJuYW1lIjoiVGVtcGVyYXR1cmEgb3RvY3plbmlhIiwidmFsdWUiOiItMjAgZG8gNzAgwrBDIiwic29ydE5vIjo4fSx7Im5hbWUiOiJDZWNoeSBzemN6ZWfDs2xuZSIsInZhbHVlIjoiVHJhbnNtaXNqYSBkYW55Y2gga29uZmlndXJhY3lqbnljaCBtb8W8bGl3YSBuYXdldCBiZXogemFzaWxhbmlhIHVyesSFZHplbmlhICh6YXNpbGFuaWUgcG9ydHUgVVNCKSwgb3B0eW1hbGl6YWNqYSBvYmNpxIXFvGVuaWEgc2llY2kgcG9wcnpleiBwb2R3w7NqbmUgemFyesSFZHphbmllIGVuZXJnacSFLCBmdW5rY2phIHNvZnRzdGFydHUgeiBncnVwYW1pIGltcHVsc8OzdywgbW9uaXRvcm93YW5pZSBvYmNpxIXFvGVuaWEgZG8gd3lrcnl3YW5pYSBjesSZxZtjaW93ZWogYXdhcmlpIG9iY2nEhcW8ZW5pYSBsdWIgendhcmNpYSBvYmNpxIXFvGVuaWEg4oCeVGVhY2gtSW7igJ0sIHppbnRlZ3Jvd2FuZSBzeXN0ZW15IGRpYWdub3N0eWN6bmUgKG5wLiB3eWtyeXdhbmllIHdpcm93YW5pYSksIGludGVyZmVqcyBSUzQyMiAvIFJTNDg1IGx1YiBQUk9GSUJVUyBkbyDFgsSFY3plbmlhIHogc3lzdGVtYW1pIHN0ZXJvd2FuaWEgcHJvY2VzYW1pLCB3eXNva2llaiBqYWtvxZtjaSB3ecWbd2lldGxhY3osIFwiUi1Db250cm9sXCIgKG9ncmFuaWN6ZW5pZSByZXp5c3RhbmNqaSksIFwiVHJ1ZSBSTVNcIiAocnplY3p5d2lzdHkgcG9taWFyKSIsInNvcnRObyI6OX0seyJuYW1lIjoiSW50ZXJmZWpzeSIsInZhbHVlIjoiTW9kYnVzLCBQUk9GSUJVUyBEUCwgU3lzdGVtYnVzIEpVTU8gbVRST04gVCwgUFJPRklORVQsIEV0aGVyQ0FUIiwic29ydE5vIjoxMH0seyJuYW1lIjoiT2JzemFyeSB6YXN0b3Nvd2FuaWEiLCJ2YWx1ZSI6IkJ1ZG93YSBwaWVjw7N3IHByemVteXPFgm93eWNoLCBzdXN6YXJuaWUsIHByemVteXPFgiBzemtsYXJza2ksIHByemVteXPFgiB0d29yenl3IHN6dHVjem55Y2giLCJzb3J0Tm8iOjExfV0sImhpZ2hsaWdodHMiOlt7Imljb25UZXh0IjoiaWNvbi11c2IiLCJkZXNjcmlwdGlvbiI6IkludGVyZmVqcyBVU0IsIFBST0ZJQlVTIERQIGkgaW5uZSIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24tY29tcHV0ZXIiLCJkZXNjcmlwdGlvbiI6Ild5xZt3aWV0bGFjeiBMQ0QgaSB1cHJvc3pjem9uYSBrbGF3aWF0dXJhIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi13cmFuY2giLCJkZXNjcmlwdGlvbiI6IlppbnRlZ3Jvd2FueSBzeXN0ZW0gZGlhZ25vc3R5Y3pueSIsInR5cGUiOiJJQ09OIn1dLCJkaWZmZXJlbnRpYXRvcnMiOlt7InRleHQiOiJQcmFjYSB3IHVrxYJhZHppZSBnd2lhemRhLXRyw7Nqa8SFdCIsInNvcnRObyI6MH0seyJ0ZXh0IjoiTmFwacSZY2llIG9iY2nEhcW8ZW5pYSBvZCAyNCBWIGRvIDUwMCBWIiwic29ydE5vIjoxfSx7InRleHQiOiJQUk9GSU5FVCBsdWIgRXRoZXJDQVQiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-usb
Description
Interfejs USB, PROFIBUS DP i inne
Icon
icon-computer
Description
Wyświetlacz LCD i uproszczona klawiatura
Icon
icon-wranch
Description
Zintegrowany system diagnostyczny
title
Dane techniczne
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=10893
Algorytmy regulacji
Regulacja U i U2 (standardowo); regulacja I, I2, P (opcjonalnie)
Napięcie obciążenia
24 V, 42 V, 115 V, 230 V, 400 V, 460 V, 500 V
Konfiguracja
Program Setup do konfiguracji poprzez interfejs USB przy użyciu tekstu jawnego
Prądy obciążenia
20 A, 32 A, 50 A, 100 A, 150 A, 200 A, 250 A
Tryby pracy
Sterowanie grupą impulsów, tryb logiczny SSR, szybki tryb logiczny, Start Alpha, Softstart
Rodzaje obciążenia
Obciążenie rezystancyjne i indukcyjno-rezystancyjne, transformator, promiennik podczerwieni (krótko, średnio i długofalowy)
Napięcie sterownicze
Napięcie sterownicze = napięcie obciążenia
Dopuszczenie
cULus
Temperatura otoczenia
-20 do 70 °C
Cechy szczególne
Transmisja danych konfiguracyjnych możliwa nawet bez zasilania urządzenia (zasilanie portu USB), optymalizacja obciążenia sieci poprzez podwójne zarządzanie energią, funkcja softstartu z grupami impulsów, monitorowanie obciążenia do wykrywania częściowej awarii obciążenia lub zwarcia obciążenia „Teach-In”, zintegrowane systemy diagnostyczne (np. wykrywanie wirowania), interfejs RS422 / RS485 lub PROFIBUS do łączenia z systemami sterowania procesami, wysokiej jakości wyświetlacz, "R-Control" (ograniczenie rezystancji), "True RMS" (rzeczywisty pomiar)
Interfejsy
Modbus, PROFIBUS DP, Systembus JUMO mTRON T, PROFINET, EtherCAT
Obszary zastosowania
Budowa pieców przemysłowych, suszarnie, przemysł szklarski, przemysł tworzyw sztucznych
