Podział czujników ciśnienia ze względu na metodę pomiaru:
- Grubowarstwowe ceramiczne
- Cienkowarstowe metalowe
- Krzemowe, piezorezystancyjne
- Pojemnościowe
- Indukcyjne
czujniki ciśnienia
xl
landscape
pomiar ciśnienia
Dobór właściwego czujnika ciśnienia i materiału sensora pomiarowego
Dobór odpowiedniego czujnika ciśnienia, tak aby optymalnie sprawdził się w danej aplikacji stanowi spore wyzwanie. W zależności od wymagań procesu, rodzaju medium, a także zadania i zakresu pomiarowego należy wybrać nie tylko metodę pomiaru, na której bazuje czujnik, ale również odpowiedni materiał wykonania sensora.
Zdjęcie: JUMO. Zależność między typem czujnika a zakresem pomiarowym
m
landscape
Zalety i wady różnych technologii sensorów ciśnienia
Tabela 1: Porównanie technologii czujników
m
landscape
Rodzaje materiałów, z których wykonywane są sensory w odniesieniu do technologii pomiarowej
W zamieszczonej obok tabeli zebraliśmy informacje dotyczące dostępnych materiałów wykonania dla sensorów bazujących na danej metodzie pomiarowej.
Tabela 2: Technologie czujników z typowymi materiałami membranowymin
m
landscape
Właściwości materiałów stosowanych do produkcji sensorów ciśnienia:
Stal nierdzewna
Posiada dobry poziom odporności na korozję, z wyjątkiem kwasów nieutleniających, takich jak kwas solny lub siarkowy. Odporność na korozję jest zawsze zależna od temperatury roboczej. Jonowe związki halogenowe, takie jak chlorki, fluorki lub bromki, mogą powodować wżery i prowadzić do korozji naprężeniowej.
Tlenek glinu (Al2O3)
Zapewnia bardzo dobrą ochronę antykorozyjną przed działaniem kwasów i zasad. W zależności od stopnia czystości charakteryzuje się wysoką odpornością termiczną. Materiał ten posiada niemal doskonały poziom elastyczności aż do punktu zerwania.
Hastelloy C
Materiał ten jest odpowiedni dla prawie każdego medium, które można stosować dla stali nierdzewnych. Ponadto jest on odpowiedni dla zasad i kwasów organicznych. W przeciwieństwie do stali nierdzewnej, w niskich temperaturach może być również stosowany w różnych stężeniach kwasu solnego, w wodzie morskiej (w stanie stagnacji - bezruchu) i w kwasie siarkowym.
Tytan
Posiada doskonałą odporność na korozję związaną z mediami organicznymi, takimi jak woda ultraczysta, media zawierające chlor, a także woda morska płynąca lub w stanie stagnacji.
Miedź berylowa
Kompatybilność materiałowa nie jest tu najważniejsza, ponieważ czujniki indukcyjne są głównie narażone na działanie powietrza lub gazów obojętnych. Stop ten ma doskonałą odporność na zmęczenie materiału i rozciąganie.

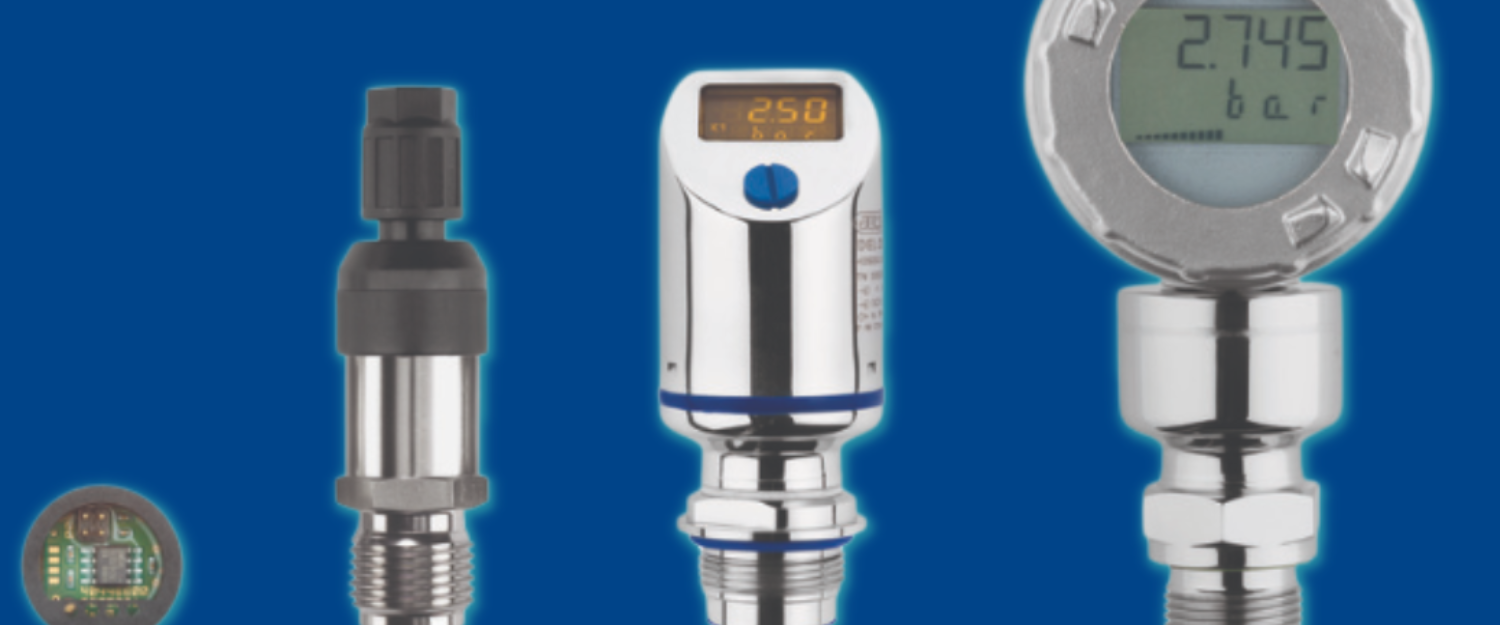

Przetworniki ciśnienia o wszechstronnym zastosowaniu
W portfolio produktowym JUMO znajdziesz różnego rodzaju przetworniki ciśnienia o szerokim spectrum zastosowania. Począwszy od bazowych przetworników ciśnienia OEM, przez zaawansowane czujniki dedykowane do pomiaru ciśnienia względnego i/lub bezwględnego oraz pomiaru poziomu, na specjalistycznych - wręcz "szytych na miarę" przetwornikach ciśnienia przeznaczonych do szczególnie wymagających lub złożonych zadań pomiarowych, kończąc.
