JUMO IMAGO 500
Description

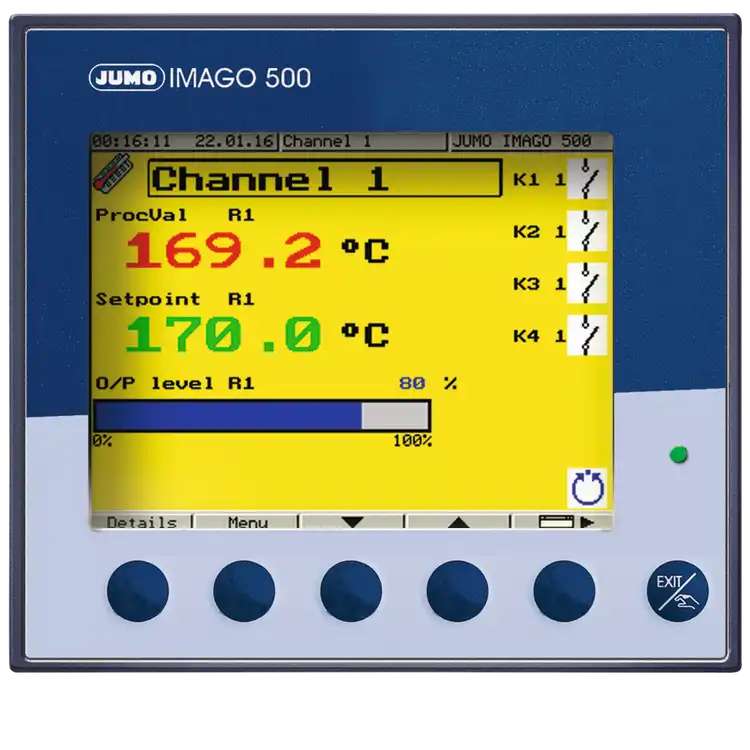

JUMO IMAGO 500 är en process och programregulator med upp till 8 reglerkanaler eller 4 programkanaler. Bilderna i användargränssnittet kan anpassas. Med två skärmar är det möjligt att placera texter, processvärden, bakgrundsbilder samt specifika ikoner.
Short Description
Flerkanalig process och programregulator
Price
€0.00
Availability
In Stock
Images
State
ARCHIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9NTExMSIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiTcOkdGluZ8OlbmdhciIsInZhbHVlIjoidXBwIHRpbGwgOCBrb25maWd1cmVyYmFyYSBhbmFsb2dhIGluZ8OlbmdhciBmw7ZyOiBQdDEwMCwgUHQxMDAwOyBwb3RlbnRpb21ldGVyOyB0ZXJtb2VsZW1lbnQ7IHN0csO2bSAwICg0KSB0aWxsIDIwIG1BOyBTcMOkbm5pbmcgMCAoMikgdGlsbCAxMCBWOyBWYXJtc3Ryw7ZtOyBrb250cm9sbCBDLW5pdsOlIHJlZ2xlcmluZzsgYW5wYXNzYWRlIGxpbmphcmlzZXJpbmcgYXYgaW5nw6VuZ2VuIG3DtmpsaWciLCJzb3J0Tm8iOjB9LHsibmFtZSI6IkJpbsOkcmluZ8OlbmciLCJ2YWx1ZSI6IjYgYmluw6RyYSBpbmfDpW5nYXIgZsO2ciBwb3RlbnRpYWxmcmlhIGtvbnRha3RlciIsInNvcnRObyI6MX0seyJuYW1lIjoiVXRnw6VuZ2FyIiwidmFsdWUiOiJtYXguIDYgcGxhdHNlciBmw7ZyIGbDtmxqYW5kZSBpbnN0aWNrc2tvcnQ6IDIgcmVsw6RlciAoTk8pOyBFdHQgcmVsw6QgKHbDpHhsYW5kZSBrb250YWt0KTsgMiBsb2dpa3V0Z8OlbmdhciAwLzUgVjsgRW4gbG9naXNrIHV0Z8OlbmcgMC8yMiBWOyAxIEhhbHZsZWRhcnJlbMOkOyBFbiBhbmFsb2cgdXRnw6VuZzsgRW4gc3Ryw7ZtZsO2cnPDtnJqbmluZyBmw7ZyIHR2w6V0csOlZHMgbcOkdG9tZm9ybWFyZSDDtnZlciAyMiBWIGxvZ2lzayB1dGfDpW5nIiwic29ydE5vIjoyfSx7Im5hbWUiOiJUaWxsw6RnZ3Mga29udGFrdGVyIiwidmFsdWUiOiJVcHAgdGlsbCAyIGV4dGVybmEgcmVsw6Rtb2R1bGVyIG1lZCA4IHbDpHhsYW5kZSBrb250YWt0ZXIgZWxsZXIgOCBsb2dpc2thIHV0Z8OlbmdhciAwLzEyIFYiLCJzb3J0Tm8iOjN9LHsibmFtZSI6IkludGVyZmFjZSAvIHByb3Rva29sbCIsInZhbHVlIjoiMSDDlyA0MjIvNDg1IChNb2RidXMpOyAxIMOXIFBST0ZJQlVTIERQIGVsbGVyIFJTNDIyIC8gNDg1IChNb2RidXMpOyBTZXR1cCBpbnRlcmZhY2UiLCJzb3J0Tm8iOjR9LHsibmFtZSI6IkFudGFsIHJlZ2xlcmthbmFsZXIiLCJ2YWx1ZSI6IlVwcCB0aWxsIMOldHRhIG9iZXJvZW5kZSwgZnJpdHQga29uZmlndXJlcmJhcmEgcmVnbGVya2FuYWxlciIsInNvcnRObyI6NX0seyJuYW1lIjoiUmVnbGVyc3RydWt0dXIiLCJ2YWx1ZSI6IlA7IEk7IFBEOyBQSTsgUElEICgyIFJlZ2VscGFyYW1ldGVyc2F0cyBwZXIgS2FuYWwpIiwic29ydE5vIjo2fSx7Im5hbWUiOiJSZWdsZXJ0eXAiLCJ2YWx1ZSI6IlR2w6VwdW5rdHNyZWdsZXJpbmcsIHRyZXB1bmt0c3JlZ2xlcmluZywgdHJlcHVua3Rzc3RlZyByZWdsZXJpbmcsIHByb3BvcnRpb25lbGwgcmVnbGVyaW5nLCBwcm9wb3J0aW9uZWxsIHJlZ2xlcmluZ3MgbWVkIMOldGVya29wcGxpbmciLCJzb3J0Tm8iOjd9LHsibmFtZSI6IlByb2dyYW1yZWd1bGF0b3IiLCJ2YWx1ZSI6IjUwIHByb2dyYW0gdmFyIG9jaCBlbiBoYXIgdXBwIHRpbGwgMTAwIHNla3Rpb25lcjsgdG90YWx0IG1heC4gMTAwMCBzZWdtZW50OyAxNiBzdHlya29udGFrdGVyIiwic29ydE5vIjo4fSx7Im5hbWUiOiJBbGFybSIsInZhbHVlIjoiMTYgZ3LDpG5zbGFybXPDtnZlcnZha25pbmcgbWVkIDggbGFybWZ1bmt0aW9uZXIgbWVkIHRpZCBvY2ggcmVzZXQgZnVua3Rpb24iLCJzb3J0Tm8iOjl9LHsibmFtZSI6IkRpc3BsYXkiLCJ2YWx1ZSI6IjUtdHVtcyBURlQtZsOkcmdza8Okcm0gKDMyMCB4IDQyMCBwaXhsYXIsIDI3IGbDpHJnZXIpOyBLbGFydGV4dCBkaXNwbGF5IGFudGluZ2VuIHDDpSB0eXNrYSwgZW5nZWxza2EsIGZyYW5za2Egb2NoIGFuZHJhIHNwcsOlazsgcHJvY2Vzc3NwZWNpZmlrIHRleHQgb2NoIGJpbGRlciBrYW4gc2thcGFzIGluZGl2aWR1ZWxsdDsgc3RhcGVsZGlhZ3JhbSIsInNvcnRObyI6MTB9LHsibmFtZSI6Ik1vbnRlcmluZyIsInZhbHVlIjoiUGFuZWxtb250YWdlIiwic29ydE5vIjoxMX0seyJuYW1lIjoiU2t5ZGRza2xhc3MiLCJ2YWx1ZSI6IkZyb250IElQNjU7IGJhayBJUDIwIiwic29ydE5vIjoxMn0seyJuYW1lIjoiU3DDpG5uaW5nc2bDtnJzw7Zyam5pbmciLCJ2YWx1ZSI6IjExMCB0aWxsIDI0MCBWICsgMTAgLyAtMTUlLCA0OCB0aWxsIDYzIEh6OyBBQy9EQyAyMCB0aWxsIDMwIFYsIDQ4IHRpbGwgNjMgSHoiLCJzb3J0Tm8iOjEzfSx7Im5hbWUiOiJGb3JtYXQiLCJ2YWx1ZSI6IjE0NCBtbSB4IDEzMCBtbSB4IDE3MCBtbSwgIDkyIG1tIHggOTIgbW0iLCJzb3J0Tm8iOjE0fSx7Im5hbWUiOiJTcGVjaWFsZnVua3Rpb25lciIsInZhbHVlIjoiTW9kdWzDpHIgZGVzaWduIG1lZCBtw7ZqbGlnaGV0IGF0dCBiZXN0eWNrYSBkZW4gbWVkIGV4dHJhIGtvcnQuIGVua2VsdCBzZXR1cHByb2dyYW0gaW5rbHVzaXZlIHN0YXJ0LXVwIGZ1bmt0aW9uOyBSZWdpc3RyZXJpbmdzZnVua3Rpb24gbWVkIHV0dsOkcmRlcmluZzsgc2FtcGxpbmdzdGlkIDUwIG1zOyBzasOkbHZvcHRpbWVyaW5nOyBwcm9ncmFtbWVyYmFyIG9wZXJhdMO2cnNuaXbDpTsgTWF0ZW1hdGlza2Egb2NoIGxvZ2lza2EgZnVua3Rpb25lcjsgcHJvZ3JhbW1lcmJhcmEgZnVua3Rpb25za25hcHBhciBvY2ggaW5kaXZpZHVlbGx0IHByb2Nlc3Mgc2vDpHJtIGbDtnIgdmlzdWFsaXNlcmluZzsgVGVsZXNlcnZpY2Ugb2NoIGUtcG9zdG1lZGRlbGFuZGUgKHZpYSBleHRlcm50IG1vZGVtKSIsInNvcnRObyI6MTV9LHsibmFtZSI6IkdvZGvDpG5uYW5kZW4iLCJ2YWx1ZSI6ImNVTHVzIiwic29ydE5vIjoxNn1dLCJoaWdobGlnaHRzIjpbeyJpY29uVGV4dCI6Imljb24tY29tcHV0ZXIiLCJkZXNjcmlwdGlvbiI6IkJpbGRza8Okcm1zc2tyaXZhci1mdW5rdGlvbiIsInR5cGUiOiJJQ09OIn0seyJpY29uVGV4dCI6Imljb24ta2V5Ym9hcmQiLCJkZXNjcmlwdGlvbiI6IkZyaXR0IGtvbmZpZ3VyZXJiYXJhIGJpbGQgbWFza2VyIiwidHlwZSI6IklDT04ifSx7Imljb25UZXh0IjoiaWNvbi1hbnNjaGx1ZXNzZSIsImRlc2NyaXB0aW9uIjoiTW9kYnVzLCBQcm9maWJ1cyBEUC1pbnRlcmZhY2UiLCJ0eXBlIjoiSUNPTiJ9XSwiZGlmZmVyZW50aWF0b3JzIjpbeyJ0ZXh0IjoidXBwIHRpbGwgOCByZWdsZXItIG9jaCA0IHByb2dyYW1rYW5hbGVyIiwic29ydE5vIjowfSx7InRleHQiOiJ1cHAgdGlsbCA0IGthc2thZCByZWd1bGF0b3JlciIsInNvcnRObyI6MX0seyJ0ZXh0IjoiNTAgcHJvZ3JhbSBtZWQgMTAwIGF2c25pdHQiLCJzb3J0Tm8iOjJ9XX0=
title
Icon
icon-computer
Description
Bildskärmsskrivar-funktion
Icon
icon-keyboard
Description
Fritt konfigurerbara bild masker
Icon
icon-anschluesse
Description
Modbus, Profibus DP-interface
title
Tekniska data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=5111
Mätingångar
upp till 8 konfigurerbara analoga ingångar för: Pt100, Pt1000; potentiometer; termoelement; ström 0 (4) till 20 mA; Spänning 0 (2) till 10 V; Varmström; kontroll C-nivå reglering; anpassade linjarisering av ingången möjlig
Binäringång
6 binära ingångar för potentialfria kontakter
Utgångar
max. 6 platser för följande instickskort: 2 reläer (NO); Ett relä (växlande kontakt); 2 logikutgångar 0/5 V; En logisk utgång 0/22 V; 1 Halvledarrelä; En analog utgång; En strömförsörjning för tvåtråds mätomformare över 22 V logisk utgång
Tilläggs kontakter
Upp till 2 externa relämoduler med 8 växlande kontakter eller 8 logiska utgångar 0/12 V
Interface / protokoll
1 × 422/485 (Modbus); 1 × PROFIBUS DP eller RS422 / 485 (Modbus); Setup interface
Antal reglerkanaler
Upp till åtta oberoende, fritt konfigurerbara reglerkanaler
Reglerstruktur
P; I; PD; PI; PID (2 Regelparametersats per Kanal)
Reglertyp
Tvåpunktsreglering, trepunktsreglering, trepunktssteg reglering, proportionell reglering, proportionell reglerings med återkoppling
Programregulator
50 program var och en har upp till 100 sektioner; totalt max. 1000 segment; 16 styrkontakter
Alarm
16 gränslarmsövervakning med 8 larmfunktioner med tid och reset funktion
Display
5-tums TFT-färgskärm (320 x 420 pixlar, 27 färger); Klartext display antingen på tyska, engelska, franska och andra språk; processspecifik text och bilder kan skapas individuellt; stapeldiagram
Montering
Panelmontage
Skyddsklass
Front IP65; bak IP20
Spänningsförsörjning
110 till 240 V + 10 / -15%, 48 till 63 Hz; AC/DC 20 till 30 V, 48 till 63 Hz
Format
144 mm x 130 mm x 170 mm, 92 mm x 92 mm
Specialfunktioner
Modulär design med möjlighet att bestycka den med extra kort. enkelt setupprogram inklusive start-up funktion; Registreringsfunktion med utvärdering; samplingstid 50 ms; självoptimering; programmerbar operatörsnivå; Matematiska och logiska funktioner; programmerbara funktionsknappar och individuellt process skärm för visualisering; Teleservice och e-postmeddelande (via externt modem)
Godkännanden
cULus
