Produkt Details
SKU
906146
Name

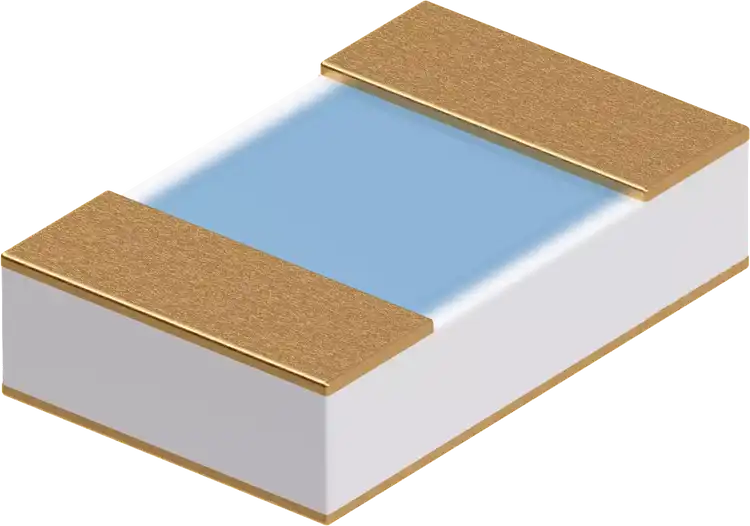

Temperaturgivare för platinachip SMDFCB-L-AuNi
Description
Temperaturgivare med platinachip tillhör kategorin temperaturgivare som tillverkats med tunnfilmsteknik. Sensorer av designtypen SMDFCB har en enkelsidig kontakt (flip chip) och är utrustade med en lödbar nickel-guldmetallisering på baksidan. Metallskiktet möjliggör direkt termisk kontakt med en annan kropp via en lödanslutning.
Short Description
i SMD-utförande (flip chip) med en metalliserad baksida enligt DIN EN IEC 60751
Price
€0.00
Availability
In Stock
Images
State
LIVE
cf-data
eyJwcm9kdWN0VmlkZW9zIjpbXSwiZGF0YVNoZWV0VXJsIjoiaHR0cHM6Ly93d3cuanVtby5uZXQvYXR0YWNobWVudHMvSlVNTy9hdHRhY2htZW50ZG93bmxvYWQ/aWQ9MTIzNDI0MCIsImJlbmVmaXRzIjpbXSwiYmVuZWZpdHNJbnRyb2R1Y3Rpb24iOiIiLCJ0ZWNobmljYWxEYXRhIjpbeyJuYW1lIjoiS29uc3RydWt0aW9uc3R5cCIsInZhbHVlIjoiU01ERkNCLUwtQXVOaSIsInNvcnRObyI6MH0seyJuYW1lIjoiU3RhbmRhcmQiLCJ2YWx1ZSI6IkRJTiBFTiBJRUMgNjA3NTEiLCJzb3J0Tm8iOjF9LHsibmFtZSI6IlRlbXBlcmF0dXJvbXLDpWRlIiwidmFsdWUiOiItNzAgdGlsbCArMjUwwqDCsEMiLCJzb3J0Tm8iOjJ9LHsibmFtZSI6IlRlbXBlcmF0dXJrb2VmZmljaWVudCIsInZhbHVlIjoizrEgPSAzLDg1MCDDlyAxMC0zLcKwQy0xIChtZWxsYW4gMCBvY2ggMTAwwrBDKSIsInNvcnRObyI6M30seyJuYW1lIjoiQ29ubmVjdGlvbiIsInZhbHVlIjoiR3VsZHBsw6R0ZXJhZCBuaWNrZWxrb250YWt0LCBuaWNrZWxza2lrdGV0cyB0am9ja2xlayDiiaUtMS3CtW0sIGd1bGQg4omlLTQwLW5tLCBsw7ZkYmFyaGV0IGVubGlndCBJRUMgLyBESU4tRU4tNjAwNjgtMi01OCIsInNvcnRObyI6NH0seyJuYW1lIjoiQmVhcmJldG5pbmciLCJ2YWx1ZSI6IkzDtmRuaW5nIG1lZCDDpXRlcmZsw7ZkZSIsInNvcnRObyI6NX0seyJuYW1lIjoiTWV0YWxsaXNlcmF0IGJha3N0eWNrZSIsInZhbHVlIjoiTmlja2VsL2d1bGQiLCJzb3J0Tm8iOjZ9LHsibmFtZSI6IkbDtnJkZWxhciIsInZhbHVlIjoiTMO2ZGJhcnQgYmFrc3R5Y2tlIGbDtnIgYsOkdHRyZSB0ZXJtaXNrIGtvbnRha3QsIGbDtnIgYmVncsOkbnNhZGUgdXRyeW1tZW4sIFNNRC1zdG9ybGVrIDA4MDUsIGVua2Vsc2lkaWcga29udGFrdCAoZmxpcCBjaGlwIGRlc2lnbnR5cCksIGjDtmdyZW5hdCBvY2ggasOkbW50IGtvbnRha3Rza2lrdCBmw7ZyIGLDpHR0cmUgbMO2ZGFuc2x1dG5pbmcsIGjDtmcgbcOkdG5vZ2dyYW5uaGV0LCBow7ZnIGzDpW5ndGlkc3N0YWJpbGl0ZXQsIHN0YW5kYXJkaXNlcmFkZSBub21pbmVsbGEgdsOkcmRlbiBvY2ggdG9sZXJhbnNlciwgc25hYmJ0IHN2YXJzZsO2cmxvcHAiLCJzb3J0Tm8iOjd9XSwiaGlnaGxpZ2h0cyI6W3siaWNvblRleHQiOiJpY29uLWNoaXAiLCJkZXNjcmlwdGlvbiI6IkzDtmRiYXJ0IG1ldGFsbGlzZXJhdCBiYWtzdHlja2UiLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLXN1Y2Nlc3MiLCJkZXNjcmlwdGlvbiI6IkbDtnIgYmVncsOkbnNhZGUgdXRyeW1tZW4iLCJ0eXBlIjoiSUNPTiJ9LHsiaWNvblRleHQiOiJpY29uLW1hc3N6ZWljaG51bmciLCJkZXNjcmlwdGlvbiI6IlNNRC1zdG9ybGVrIFNNRCAwODA1IiwidHlwZSI6IklDT04ifV0sImRpZmZlcmVudGlhdG9ycyI6W3sidGV4dCI6IkzDtmRiYXJ0IG1ldGFsbGlzZXJhdCBiYWtzdHlja2UiLCJzb3J0Tm8iOjB9LHsidGV4dCI6IkRpcmVrdCB0ZXJtaXNrIGtvbnRha3QiLCJzb3J0Tm8iOjF9LHsidGV4dCI6IlN0YWJpbGl0ZXQgdmlkIGjDtmcgdGVtcGVyYXR1ciBvY2ggY3lrbGVyIiwic29ydE5vIjoyfV19
title
Icon
icon-chip
Description
Lödbart metalliserat bakstycke
Icon
icon-success
Description
För begränsade utrymmen
Icon
icon-masszeichnung
Description
SMD-storlek SMD 0805
title
Tekniska data
datasheet
https://www.jumo.net/attachments/JUMO/attachmentdownload?id=1234240
Konstruktionstyp
SMDFCB-L-AuNi
Standard
DIN EN IEC 60751
Temperaturområde
-70 till +250 °C
Temperaturkoefficient
α = 3,850 × 10-3-°C-1 (mellan 0 och 100°C)
Connection
Guldpläterad nickelkontakt, nickelskiktets tjocklek ≥-1-µm, guld ≥-40-nm, lödbarhet enligt IEC / DIN-EN-60068-2-58
Bearbetning
Lödning med återflöde
Metalliserat bakstycke
Nickel/guld
Fördelar
Lödbart bakstycke för bättre termisk kontakt, för begränsade utrymmen, SMD-storlek 0805, enkelsidig kontakt (flip chip designtyp), högrenat och jämnt kontaktskikt för bättre lödanslutning, hög mätnoggrannhet, hög långtidsstabilitet, standardiserade nominella värden och toleranser, snabbt svarsförlopp
