Що таке трюмна вода?

Трюмні стоки — це вода, що накопичується в нижній частині корпусу судна, яка називається трюмом. Переливи резервуарів під час заправки паливом, мастилом або іншими технічними рідинами, чищення та обслуговування машин з використанням миючих засобів та розчинників, негерметичність гідравлічних систем, а також конденсат і дощова вода, що потрапляють всередину судна, сприяють забрудненню трюмної води. Переповнені трюми можуть призвести до затоплення машинної зали, спричиняючи механічні пошкодження, корозію та несправності електронних систем. Наявність мастила та інших легкозаймистих речовин збільшує ризик пожежі, що становить пряму загрозу безпеці екіпажу та судна. Крім того, витік трюмної води в море може забруднити морські екосистеми, а неналежне управління цими стоками може призвести до накладення суворих фінансових санкцій відповідно до положень MARPOL. Щоб уникнути таких ризиків, ця вода регулярно видаляється з трюмних колодязів за допомогою трюмних насосів.

Правила, що регулюють управління стічними водами в суднобудівній промисловості

Відповідно до положень Міжнародної конвенції про запобігання забрудненню моря суднами (MARPOL), зливи не можуть безпосередньо скидатися в море, за винятком випадків, коли це необхідно для порятунку життя. Перед скиданням вода повинна бути очищена, щоб рівень масла в ній знизився нижче 15 ppm. Правила вимагають ретельного документування цього процесу. На підставі цього власник плавзасобу повинен довести, що процес очищення пройшов правильно і всі встановлені норми були дотримані. Крім того, необхідно записати положення судна та кількість зливної води, скинутої за борт.

Як оптимізувати процес управління трюмною водою? Використання екранного реєстратора

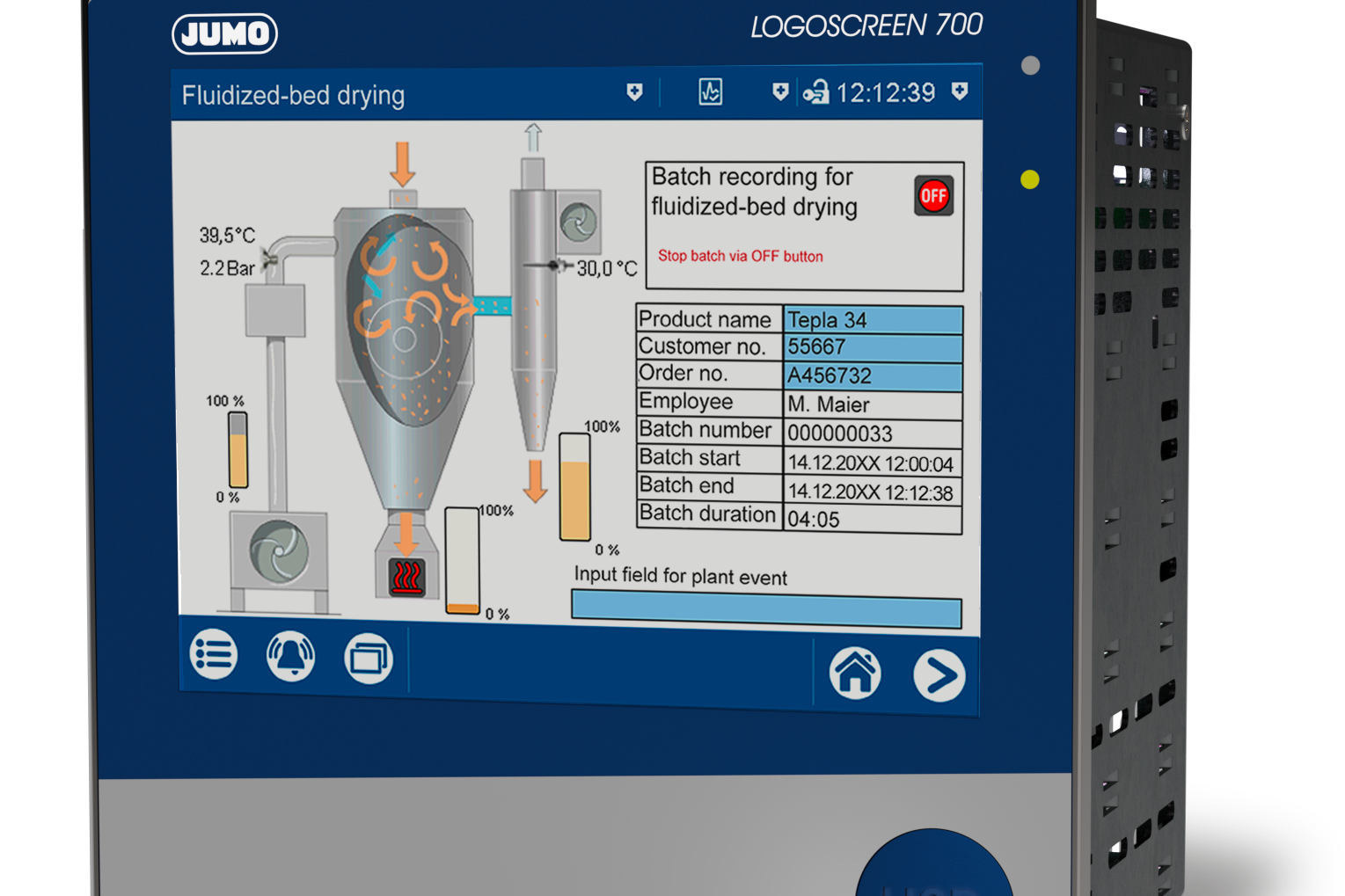

Наш клієнт, оператор морських суден, звернувся до нас з потребою у системі, яка б дозволяла точно реєструвати всі дані, пов'язані зі скиданням трюмної води, включаючи дані GPS, рівень забруднення та кількість скинутої води. Ми запропонували йому екранний реєстратор JUMO LOGOSCREEN 700, оскільки цей пристрій відповідає високим вимогам щодо надійної реєстрації даних процесу.

Стічні води, зібрані в трюмних колодязях, перекачуються до резервуарів для трюмної води, де очищаються за допомогою спеціальної системи, яка зменшує вміст масла до рівня нижче 15 ppm. Система OMS (Oil Measurement System) постійно контролює вміст масла в трюмній воді і передає ці дані до реєстратора. LOGOSCREEN 700 автоматично контролює скидання очищеної трюмної води, відкриваючи триходовий клапан тільки тоді, коли система підтверджує, що вода відповідає необхідним нормам.

Окрім контрольних функцій, LOGOSCREEN 700 реєструє важливі дані GPS, події та сигнали тривоги. Пристрій також вимірює кількість очищеної трюмної води, що скидається за борт, та вміст масла, відображаючи ці значення як у кубічних метрах, так і в літрах. Дані про процеси можуть бути візуалізовані безпосередньо на пристрої або через веб-сервер, який можна налаштувати відповідно до індивідуальних потреб користувача.

У разі, якщо скидання за борт дозволено, на екрані з'являються сині лінії. Триходовий клапан тоді встановлюється у напрямку потоку, що полегшує швидку ідентифікацію активного процесу спорожнення та негайне визначення вмісту оливи та кількості вже скинутої води. Натомість, коли скидання заборонено, на екрані з'являється червона смуга тривоги, а триходовий клапан автоматично закривається у разі тривоги.

Дані GPS можуть передаватися до реєстратора через послідовний інтерфейс у форматі NMEA 0183. Пристрій автоматично записує ці дані через встановлені проміжки часу, що дозволяє реєструвати положення судна та інші параметри, такі як час, швидкість або курс. Ці дані також можуть передаватися до надрядних систем управління за допомогою протоколів Modbus або PROFINET.

Переваги для клієнта

• Візуалізація та повністю автоматичний контроль скидання трюмної води з додатковим записом координат GPS.
