Капілярний термометр - що це таке?

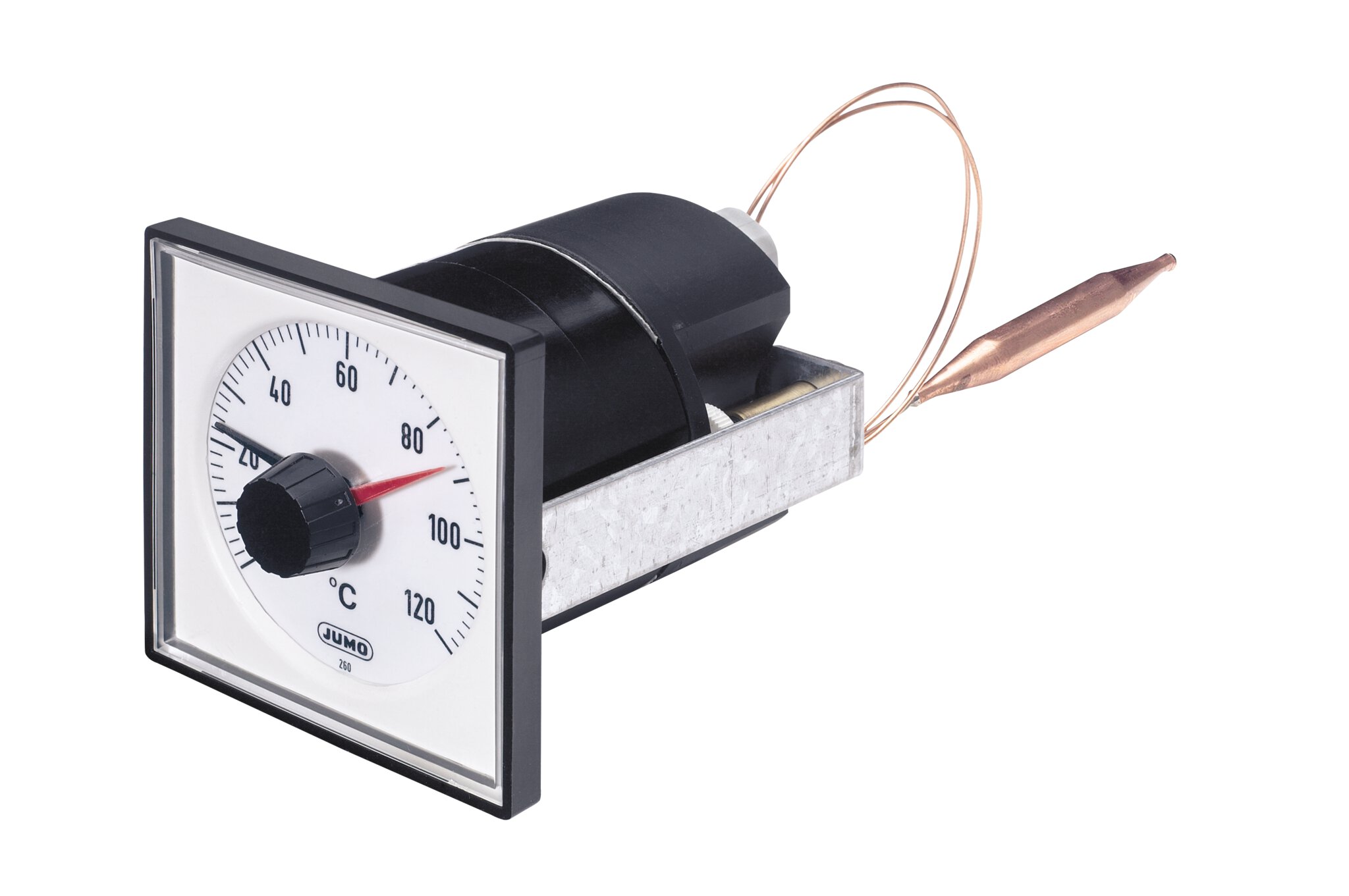

Капілярні термометри вимірюють температуру процесу у важкодоступних місцях. Цей термометр може бути інтегрований в приладову панель (кріплення, наприклад, за допомогою еластичних вкладок), розподільну шафу або панель управління.

Капілярний термометр - конструкція

Капілярна трубка може бути приєднана тільки до газового термометра, вона відсутня в біметалевих термометрах.

Елементами капілярного термометра є:

• Сенсорна лампочка: елемент, що безпосередньо контактує з джерелом тепла. Він може бути виготовлений з міді або латуні, залежно від температури, яку потрібно виміряти.
• Капіляр: "Кабель" з перфорованої міді, який з'єднує лампочку і спіраль. Всередині протікає синтетична рідина. Виходячи з діапазону температур, який потрібно виміряти, довжина капіляра розраховується відповідно до правил в'язкості рідини. Температура вимірюється за допомогою вимірювальної головки, розміщеної на кінці капілярної трубки.
• Спіраль: цей елемент виготовлений з міді і з'єднаний з одним кінцем капіляра. Він забезпечує рух на основі тепла, що передається через лампочку до спіралі, а отже, до індикатора (стрілки).

Як вибрати капілярний термометр?

Щоб вибрати правильний капілярний термометр для вашого застосування, необхідно визначити:

• діапазон шкали

• довжина капіляра

• тип підключення датчика

Капілярні термометри - переваги

За допомогою циферблатного термометра з капіляром можна вимірювати температуру в важкодоступні точки. За допомогою контактної колби можна дістатися навіть до найменших труб. Ще однією перевагою є подолання великих відстаней, тому цей тип термометра можуть бути централізовано інтегровані в шафу керування, розподільний щит або панель управління.

Де використовується капілярний термометр?

Капілярний термометр використовується в таких областях, як:

• охолодження
• гастрономія
• побутова техніка

Ремонт термометра з капілярною трубкою

Іноді трапляється, що рідина в скляній трубці (капілярі) відокремлюється під час транспортування. Ви можете змусити рідину знову з'єднатися, сильно струшуючи термометр у напрямку вниз.

Капіляри

Капіляр - це дуже тонка скляна трубка, всередині якої тече синтетична рідина. Під впливом температури змінюється її об'єм, що призводить до вигину стрілки на тлі циферблата термометра зі шкалою температур.

Капіляр - принцип вимірювання

Вимірювання температури базується на явищі розширення рідини, поміщеної в капілярну трубку. Температура зчитується датчиком, розміщеним на кінці капіляра

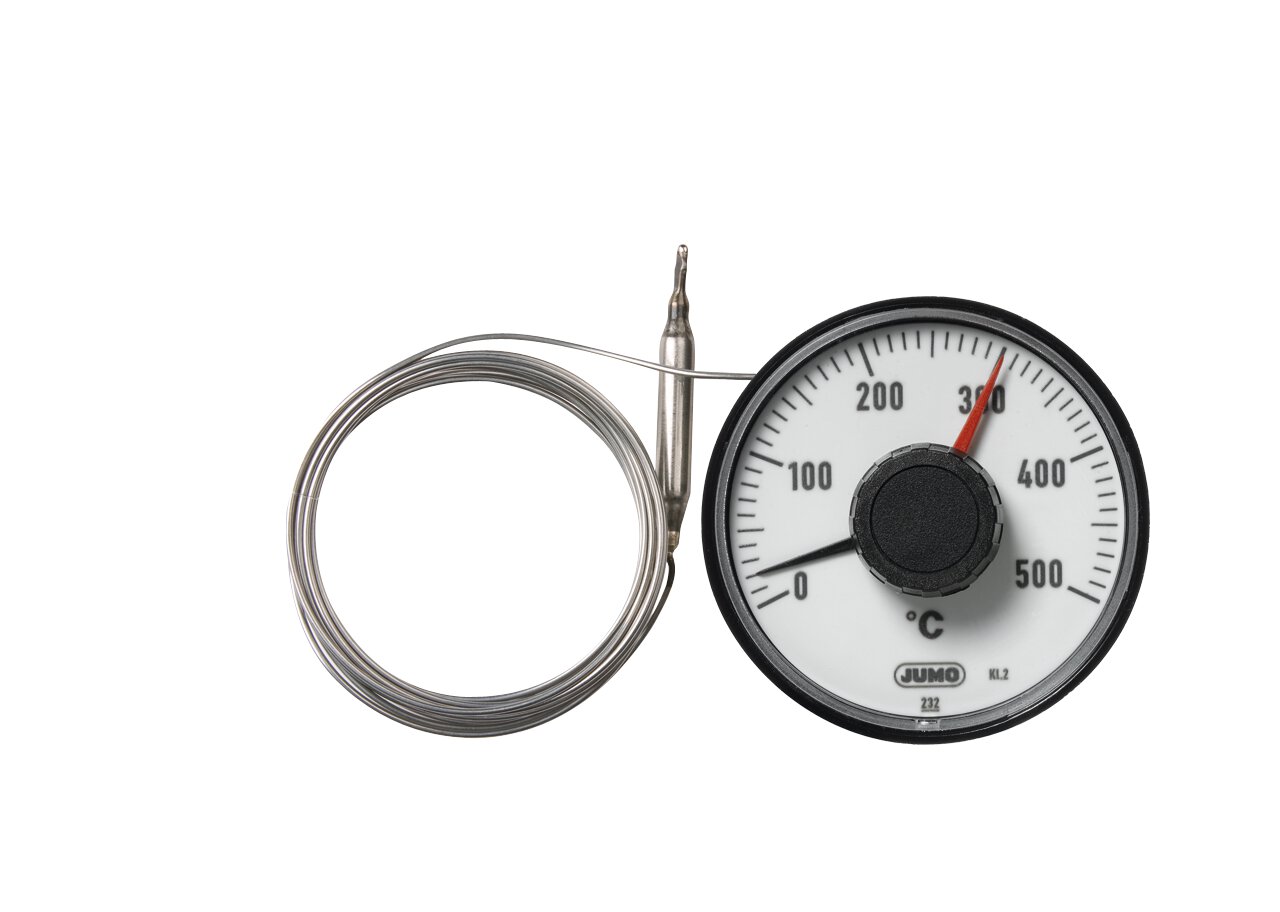

Циферблатний термометр для вимірювання температури

Аналоговий термометр з капіляром використовується для вимірювання температури рідин, газів і твердих тіл. Характеризується високою надійністю роботи. Завдяки капіляру можливе дистанційне зчитування показань.

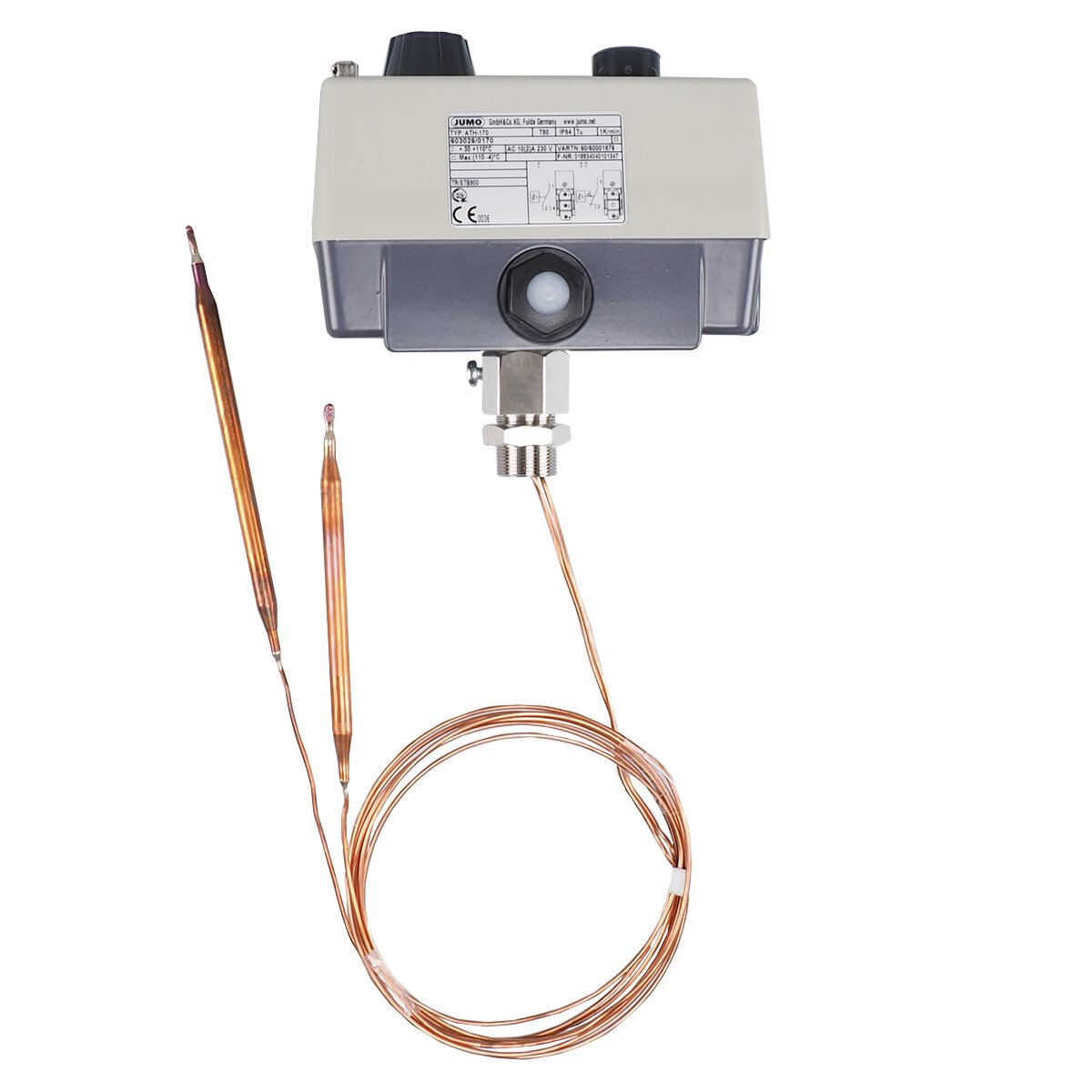

Капілярний термостат

Капілярний термостат використовується для керування електричним обладнанням, таким як нагрівачі або вентилятори, в системах контролю температури. Терморегулятори використовуються для підтримки температури на постійному рівні або для її контролю з метою запобігання перегріву компонентів.

Принцип вимірювання термостата з капілярною трубкою

Принцип вимірювання заснований на розширенні рідини під впливом тепла. Рідина знаходиться в металевій трубці і розширюється або стискається при зміні температури. Зміна температури рідини викликає рух діафрагми, яка контактує з перемикачем і розмикає або замикає ланцюг. Це призводить до дуже точного вимірювання.

Терморегулятор капілярний

Датчики в термостаті з'єднані через капіляр. На основі встановленої температури датчик закривається, коли температура підвищується, і відкривається, коли температура падає.

Капілярні термометри та термостати JUMO

JUMO пропонує широкий асортимент капілярних термометрів і термостатів, наприклад, універсальний капілярний термометр і вибухозахищений капілярний термостат для зон 1 і 21: 1 і 21. Зв'яжіться з нами - ми підберемо правильний термометр для вашого застосування!
