Де вимірюється розчинений кисень у воді?

У всіх галузях, пов'язаних з водою, вимірюють вміст розчиненого кисню у воді. Цей параметр важливий для функціонування водних екосистем - він відображає їхнє "здоров'я", тобто, серед іншого, баланс між надходженням кисню з атмосфери та фотосинтезом. Він також надає інформацію про якість води.

Тому контроль кисню необхідний, зокрема, в системах опалення, де наявність кисню є ознакою корозії, а також на рибних фермах, де він необхідний для виживання риб і рослин.

Який прийнятний рівень розчиненого кисню?

Здорова вода повинна мати загальну концентрацію розчиненого кисню вище 6,5-8 мг/л і в межах 80-120%.

Кисневі лічильники - застосування

Типові області застосування датчиків кисню:

• Моніторинг питної води

• Рибництво (прісна та солона вода)

• На муніципальних і промислових очисних спорудах

• Загальна технологія водопостачання та водовідведення

• Університети та навчальні заклади

Основа для вимірювання концентрації розчиненого кисню у воді

Одиниця виміру - вміст розчиненого кисню

Кисень вимірюється, наприклад, у мг/л, ppm, ppb або %/об'єм.

Вплив на значення вимірювань

Слід враховувати, що на результат вимірювання впливають такі величини, як:

• температура вимірювального розчину - її можна компенсувати за допомогою вбудованого датчика температури, як в кисневому зонді JUMO digiLine O-DO S10

• тиск навколишнього повітря

• солоність

Електрометричні та оптичні датчики для вимірювання розчиненого кисню у воді

Існує два типи датчиків для вимірювання розчиненого кисню у воді: електрометричні та оптичні.

Електрометричні датчики розчиненого кисню

Електрометричні датчики вимірюють концентрацію розчиненого кисню у воді на основі електричного струму, що генерується.

Використовуючи електрометричний метод вимірювання кисню, неможливо уникнути розкладання анода і зносу електроліту під час експлуатації.

Оптичні датчики розчиненого кисню

Оптичні датчики, також відомі як люмінесцентні датчики, вимірюють концентрацію розчиненого кисню у воді на основі згасання люмінесценції в присутності кисню через киснепроникну мембрану.

Люмінесценція - принцип роботи оптичних датчиків кисню

Люмінесценція - це високочутливий метод тестування, який допомагає виявляти різні речовини. В оптичних датчиках кисню вимірювання з його допомогою відбувається наступним чином:

1. Датчик має ковпачок з внутрішнім люмінофорним покриттям.

2. Джерело світла всередині датчика циклічно підсвічує люмінофор.

3. Люмінофор, поглинаючи енергію, змінює свій основний стан на збуджений. Через деякий час він повертається в основний стан, втрачаючи тепло, і випромінює залишок енергії у вигляді червоного світла (так зване флуоресцентне випромінювання), яке фіксується фотодіодом в корпусі датчика.

4. У присутності кисню люмінофор стикається з ним і випромінювання люмінофора не припиняється.

5. В процесі не споживається кисень і не потрібна мінімальна швидкість потоку. Цей метод вимірювання забезпечує високу точність вимірювання навіть при низьких концентраціях кисню.

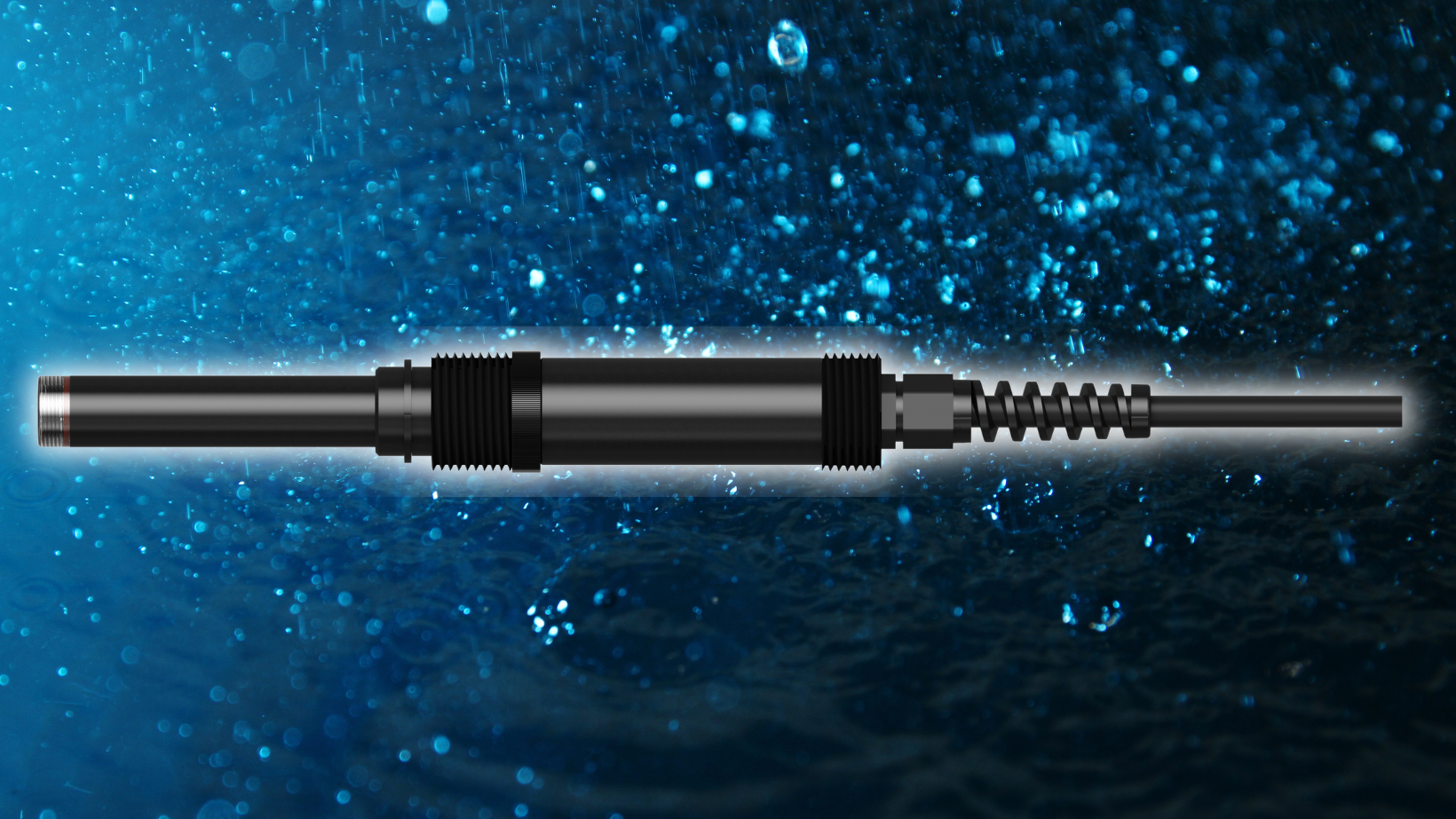

Оптичний вимірювач розчиненого кисню для води та стічних вод JUMO digiLine O-DO S10

Приклад оптичний датчик кисню для вимірювання вмісту розчиненого кисню у воді та інших рідинах це цифровий зонд JUMO digiLine O-DO S10. Завдяки точність у широкому діапазоні вимірювань використовується в різних галузях промисловості, таких як, серед іншого рибницькі ферми, очисні споруди, поверхневі води або лабораторні застосування. Однією з головних переваг цього пристрою є відсутність необхідності поповнення електроліту та рідкісна потреба в калібруванні. Датчик оснащений як цифровими, так і аналоговими інтерфейсами, що дозволяє його універсальне використання в різних вимірювальних системах. Крім того, функції самодіагностики датчика забезпечують безперервний моніторинг стану датчика і швидке виявлення можливих порушень. Значення вимірювання розчиненого кисню автоматично компенсується температурою. Крім того, за допомогою зовнішніх датчиків значення вимірювання може бути компенсоване з урахуванням тиску повітря і солоності середовища.

Ми відповідаємо на деякі з найпоширеніших запитань про наш киснемір:

Чи підходить кисневий зонд JUMO digiLine 0-D0 S10 для встановлення в неочищену стічну воду?

Які значення вимірювання мг/л має кисневий датчик digiLine 0-D0 S10?

Датчик JUMO digiLine O-DO S10 вимірює концентрацію кисню в діапазоні від 0 до 20 ppm (мг/л) (або від 0 до 200% насичення).

Які режими роботи має кисневий датчик digiLine 0-D0 S10?

Датчик JUMO digiLine O-DO S10 має наступні режими роботи:

1. Зв'язок через цифровий інтерфейс за допомогою протоколу RS485 Modbus RTU.
2. Передача аналогового сигналу через Двопровідний струмовий інтерфейс від 4 до 20 мА

Оптичний датчик розчиненого кисню - переваги

Переваги оптичного приладу для вимірювання розчиненого кисню на основі люмінесценції, порівняно з електрометричним датчиком, полягають у наступному:

• стабільність і точність вимірювання протягом тривалого періоду часу - калібрування проводиться нечасто

• менше витрат на технічне обслуговування

• без зміни електролітів

• не потрібна напруга поляризації

• немає мінімального притоку

• низький дрейф
