Що таке PED? Директива про обладнання, що працює під тиском 2014 року 68 EU

Директива щодо обладнання, що працює під тиском (PED) - це законодавчий акт Європейського Союзу, спрямований на гармонізацію правил щодо обладнання, що працює під тиском, та агрегатів з максимально допустимим тиском понад 0,5 бар. Вона зобов'язує країни-члени Європейського Союзу створити нормативно-правові акти, які відповідають вимогам Директиви.

PED забезпечує правову структуру, завдяки якій обладнання, що працює під тиском, не потребує місцевого дозволу в кожній державі-члені для виробництва та продажу на всій території Європейського Союзу.

Обладнання, що працює під тиском

Не все обладнання, що працює під тиском, підпадає під дію цієї Директиви. До обладнання, що працює під тиском, на яке поширюється дія Директиви, належать:

• посудини - корпус, спроектований і виготовлений для утримання рідин під тиском,

• трубопроводи - елементи трубопроводів, призначені для транспортування рідин,

• аксесуари безпеки - обладнання з корисними функціями та герметичними корпусами,

• аксесуари, що працюють під тиском, де це можливо, включаючи компоненти, прикріплені до деталей, що знаходяться під тиском, такі як фланці, сопла, патрубки, опори або підйомні наконечники.

Які ключові вимоги Директиви ЄС від 2014 року № 68 (PED)?

Директива PED - керівні принципи, яким має відповідати обладнання, що працює під тиском

1. Проектування, виготовлення, випробування і навіть оснащення та монтаж обладнання, що працює під тиском, повинні здійснюватися з метою забезпечення безпеки.

2. Оцінку відповідності слід проводити за певними модулями (наприклад, C2: Відповідність типу на основі внутрішнього виробничого контролю та наглядової перевірки обладнання, що працює під тиском, через випадкові проміжки часу) залежно від категорії обладнання, що працює під тиском.

3. Виробник зобов'язаний проаналізувати та оцінити небезпеки.

4. Будь-яке обладнання, що працює під тиском, має бути спроектоване та виготовлене з урахуванням гармонізованих стандартів.

5. Устаткування, що працює під тиском, повинне використовуватися з пластичних і стійких матеріалів.

6. Необхідно, щоб властивості нероз'ємних з'єднань, наприклад, зварних з'єднань, відповідали принаймні рекомендаціям, визначеним для основних матеріалів, а нероз'ємні з'єднання, такі як зварні шви, повинні виконуватися зварювальним персоналом відповідно до процедур.

7. Неруйнівний контроль (NDT) повинен проводитися персоналом з відповідною кваліфікацією.

8. Коефіцієнт міцності з'єднання (0,7, 0,85 або 1,0) повинен бути визначений проектувальником.

9. Після виготовлення обладнання слід провести остаточну перевірку та гідравлічні випробування.

10. Обладнання, що працює під тиском, повинно мати паспортну табличку.

11. Виробник повинен надати інструкцію з експлуатації мовою користувача.

12. Виробник повинен продемонструвати, що обладнання, що працює під тиском, відповідає проектним вимогам щодо безпеки - маркуванням CE та декларацією про відповідність.

На кого поширюються зобов'язання за ПДЧ?

PED застосовується до обладнання, що працює під тиском, з максимально допустимим тиском понад 0,5 бар.

• виробники обладнання, що працює під тиском

• уповноважені представники, які виконують завдання на вимогу виробника

• імпортери, які зареєстровані в Європейському Союзі та продають і постачають обладнання, що працює під тиском, в межах ЄС

• дистриб'ютори, які надають обладнання, що працює під тиском, для продажу.

Які категорії PED?

Застосування розрахункових коефіцієнтів і таблиць PED призводить до визначення однієї з 4 категорій PED: I, II, III або IV. Категорія I вказує на найнижчий ступінь небезпеки, а IV - на найвищий.

Які категорії PED?

Застосування розрахункових коефіцієнтів і таблиць PED призводить до визначення однієї з 4 категорій PED: I, II, III або IV. Категорія I вказує на найнижчий ступінь небезпеки, а IV - на найвищий.

Що таке категорія SEP для ПЕД?

На додаток до категорій небезпеки, стаття 4(3) виокремлює поняття належної інженерної практики держави-члена (SEP). Обладнання, що підпадає під дію цієї статті, має тиск понад 0,5 бар, але не становить високої небезпеки. Воно не маркується знаком СЕ, але повинно мати інструкцію з експлуатації.

Чи є PED і CE одним і тим же?

CE та PED - це не одне й те саме, але вони тісно пов'язані між собою. Маркування CE є символом безпеки продукції. Це сертифікація для конкретних продуктів, призначених для продажу в Європейському Союзі. Маркування CE відповідає Директиві щодо обладнання, що працює під тиском (PED 2014/68/EU). Обладнання, що працює під тиском понад 0,5 бар, підпадає під дію PED, а отже, маркування CE є обов'язковим за законом.

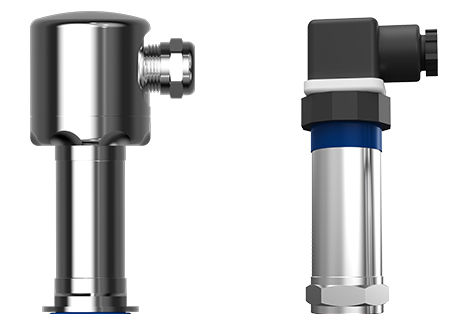

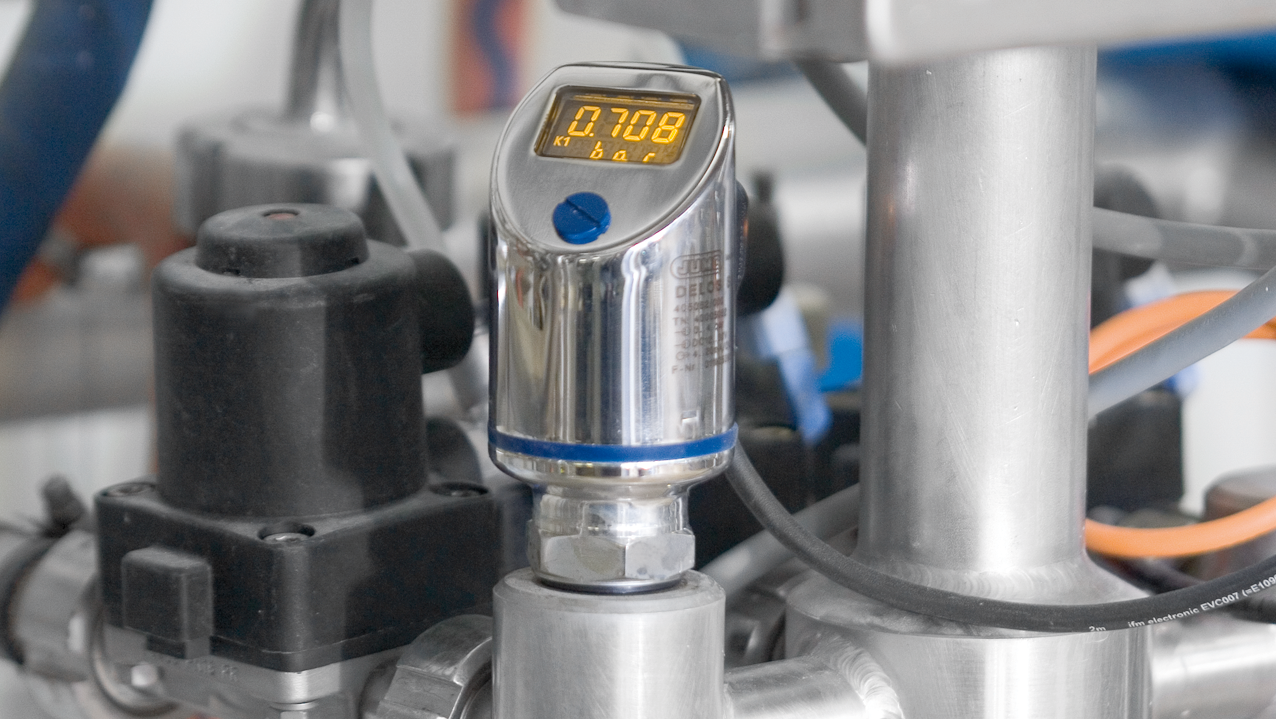

Директива PED - Датчики та перетворювачі тиску

Якщо пристрої для вимірювання тиску повинні вимірювати тиск в діапазоні від 0,5 до 200 бар, достатньо спроектувати їх відповідно до принципів "Належної інженерної практики" (GEP).

Для датчиків і перетворювачів тиску, що мають тиск понад 200 бар, необхідно:

• застосування процедури оцінки відповідності, в деяких випадках це може бути внутрішній контроль виробництва

• відповідати основним вимогам безпеки Додатку I до ПЕД, включаючи випробування на герметичність для перевірки стійкості до тиску

• підготовка декларації відповідності ЄС та маркування обладнання знаком СЕ.

Обладнання JUMO відповідає вимогам PED

Багато пристроїв в асортименті продукції JUMO відповідають вимогам безпеки директиви PED, в тому числі:

Термостати для гарячого повітря для вбудовування, наприклад, JUMO WTHc

Ці пристрої сертифіковані відповідно до директиви 2014 68 ЄС і придатні для використання в системах гарячого повітря відповідно до DIN 4794. Вони складаються з 3 окремих вимірювальних і комутаційних ланцюгів з наступними функціями: регулятор температури TR, монітор температури TW і запобіжний обмежувач температури STB.

Панельний термостат, наприклад, JUMO heatTHERM

Ці універсальні термостати доступні у вигляді терморегулятора TR, терморегулятора TW, запобіжного терморегулятора STW або запобіжного обмежувача температури STB. Відповідають директивам: PED і RoHS.

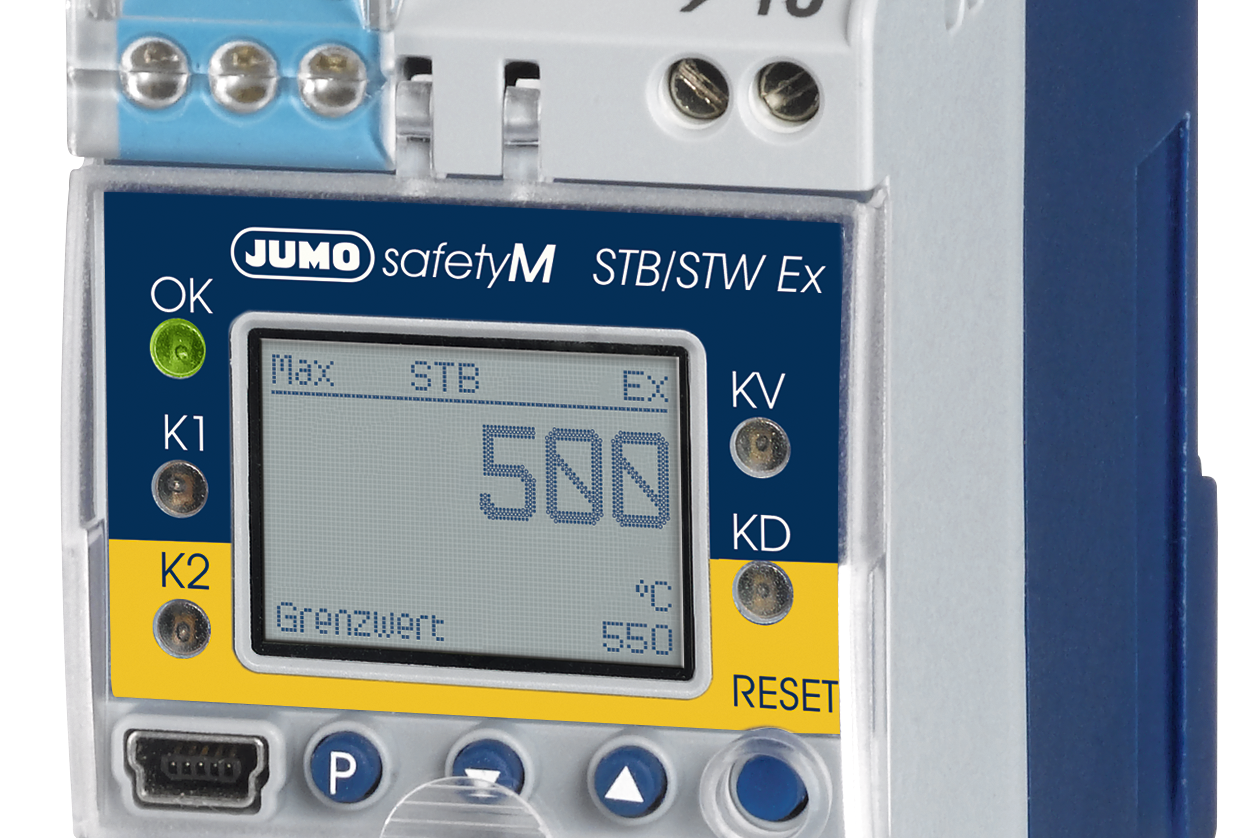

Електронні обмежувачі/монітори температури JUMO M STB/STW Ex

Ці пристрої відповідають стандартам PED і DIN EN 14597 та SIL2/3, PLD/e. Вони також доступні у версії для потенційно вибухонебезпечних середовищ.

Датчики/перемикачі рівня

Наприклад, вигнутий поплавковий вимикач JUMO NESOS R04 LS для комутації сигналізації, насосів, сигнальних ламп, клапанів і звукової сигналізації та поплавковий рівнемір JUMO NESOS R20 LT | JUMO для суднобудування і небезпечних зон.
