Що таке транзистор?

Транзистор - це 3- або 4-електродний напівпровідниковий електронний елемент, який має здатність підсилювати, контролювати, генерувати або перемикати електричні сигнали. Ці пристрої найчастіше використовуються як компоненти мікропроцесорів.

Транзистор як перемикач

Біполярні транзистори використовуються в різних підсилювальних і модулювальних схемах. Найпоширенішим застосуванням є повне увімкнення/вимкнення, так званий перемикач. Вони також можуть використовуватися як підсилювачі або генератори.

Транзистор з біполярним переходом, або PNP-транзистори та NPN-транзистори

NPN і PNP транзистори - це транзистори з біполярним переходом. У проведенні струму в цих транзисторах беруть участь два типи носіїв: електрони та дірки. Біполярні транзистори утворюються шляхом поєднання трьох шарів напівпровідників P і N і бувають двох основних різновидів: NPN (негативний-позитивний-негативний) і PNP (позитивний-негативний-позитивний).

Незалежно від того, з яким різновидом ми маємо справу, в цих транзисторах завжди є три виводи, як: E (емітер), B (база) і C (колектор). Невеликий струм, який протікає між базою і емітером, використовується для управління великим струмом, який протікає між колектором і емітером.

NPN транзистор

NPN-транзистор - найпоширеніший біполярний транзистор. Він побудований шляхом розміщення напівпровідника P-типу між двома напівпровідниками N-типу. У цьому типі транзистора струм тече в напрямку колектор-емітер. NPN-транзистор вмикається, коли струм протікає через базу транзистора.

PNP транзистор

PNP-транзистор "вмикається", тобто відкриває канал між емітером і колектором, коли невеликий струм протікає від емітера до бази транзистора. Для протікання базового струму в PNP-транзисторі база повинна бути більш негативною, ніж емітер, приблизно на 0,7 В для кремнієвих компонентів і приблизно на 0,3 В для германієвих компонентів.

Структура PNP-транзистора повністю протилежна структурі NPN-транзистора. PNP-транзистор складається з напівпровідника N-типу між двома напівпровідниками P-типу. Транзистори цього типу також можуть використовуватися як електронні перемикачі.

PNP-транзистори проти NPN-транзисторів - різниця

Транзистори PNP і NPN відрізняються полярністю напруги і напрямком протікання струму. У NPN-транзисторі струм тече в напрямку від колекторного виводу до емітерного, тоді як у PNP-транзисторі струм рухається в протилежному напрямку. Ще одна відмінність між цими двома типами транзисторів полягає в тому, що в PNP-транзисторі більш важливими носіями є дірки, а в NPN - електрони.

Основні відмінності між NPN транзистором і PNP транзистором

• полярність напруги (негативна та позитивна)

• актуальні напрямки

Релейний вихід PNP і NPN - підключення

Навантаження необхідно підключати до PNP і NPN транзисторів певним чином, оскільки ці біполярні транзистори відрізняються розташуванням PN-переходів.

Перемикаючий вихід PNP

Навантаження підключено до комутаційного виходу з GND, що діє як точка відліку. Коли досягається певне значення тиску і змінюється сигнал, напруга живлення (U+) "вимикається", дозволяючи струму протікати від U+ через транзистор і навантаження до GND.

Перемикаючий вихід NPN

Опорний вивід, до якого підключається навантаження, є комутаційним виводом U+. Коли сигнал змінюється внаслідок досягнення значення тиску, напруга живлення (U+) "вмикається", дозволяючи струму протікати від U+ через транзистор і навантаження до GND.

Ідентифікація PNP транзистора

Щоб визначити, чи маєте ви справу з NPN або PNP транзистором, потрібно виміряти опір між виводами: емітером, базою і колектором. Кожну пару виводів потрібно виміряти мультиметром в обох напрямках. Будуть отримані наступні результати:

• Виводи емітер-база: як і в звичайному діоді, струм емітера і бази повинен протікати в одному напрямку.

• Клеми колектор-база: як і в звичайному діоді, струм колектор-база повинен протікати в одному напрямку.

• Клеми емітер-колектор: струм не повинен текти в обох напрямках.

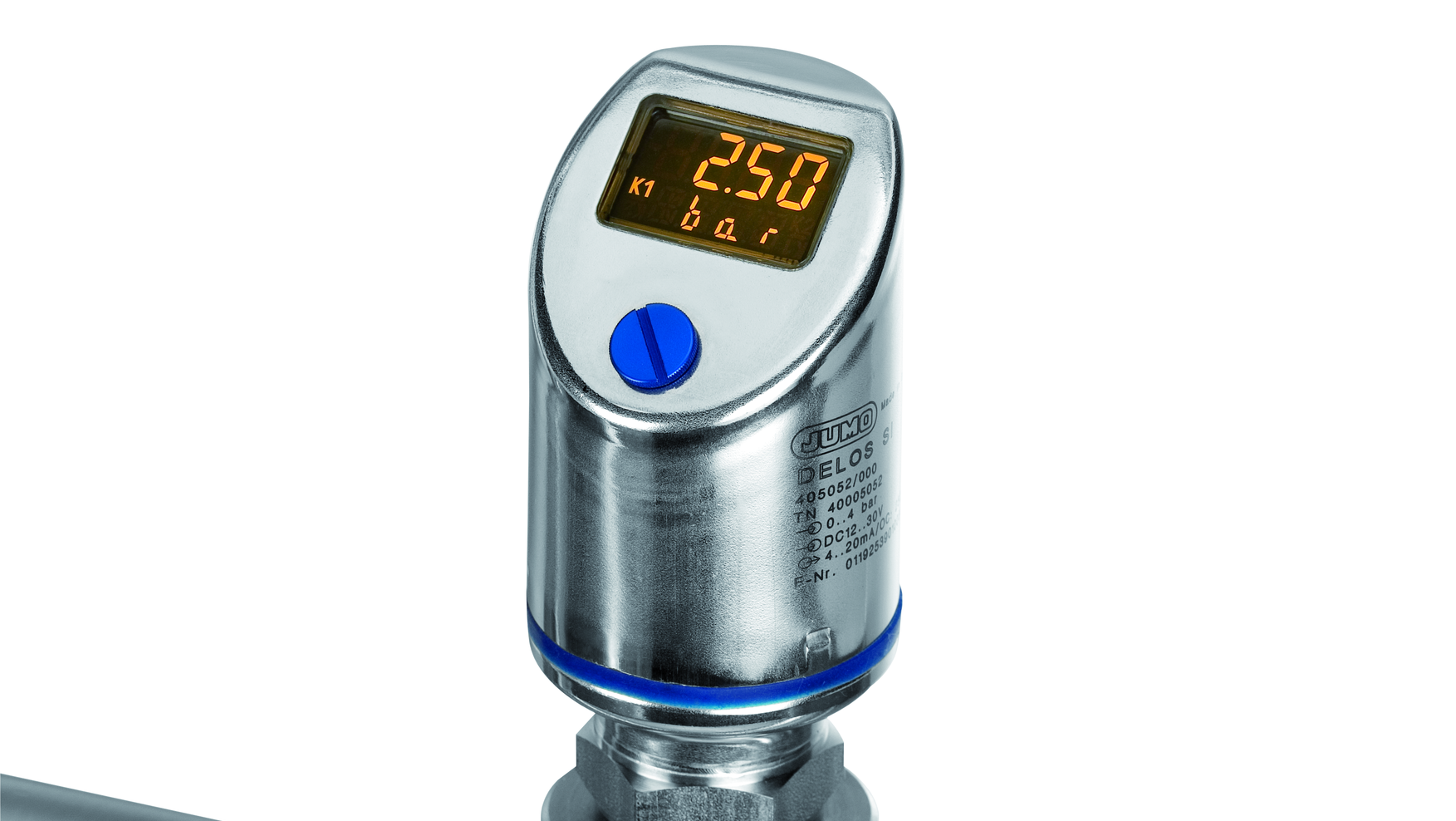

PNP виходи датчика тиску JUMO DELOS SI

Залежно від Ваших вимог, перетворювач тиску JUMO DELOS SI може мати наступні варіанти виходів: 1× PNP або 2× PNP перемикаючі виходи або 1× PNP перемикаючий вихід і аналоговий вихідний сигнал.

Перетворювач тиску JUMO DELOS SI - доступні версії:

• 1 перемикаючий вихід PNP

• 2 перемикальні виходи PNP

• 1 перемикаючий вихід PNP + 1 аналоговий вихід від 4 до 20 мА1

• 1 перемикаючий вихід PNP + 1 аналоговий вихід від 0 до 20 мА1

• 1 перемикаючий вихід PNP + 1 аналоговий вихід від 0 до 10 В1

Використання входів PNP перетворювача тиску JUMO DELOS SI

Перевищення встановленого тиску

Завдяки вбудованому PNP-транзистору датчик тиску JUMO DELOS SI виконує певні дії, такі як активація сигналу тривоги або вимкнення насоса, при перевищенні встановленого тиску.

Застосування перетворювача тиску JUMO DELOS SI

• Харчова та фармацевтична промисловість

• Системи CIP/SIP

• Конструювання машин і систем

• Будівництво систем кондиціонування та охолодження

Ваші переваги з JUMO DELOS SI в двох словах

• Безпека процесу

• Гігієнічний дизайн, з деталями, що контактують із середовищем, виготовленими з нержавіючої сталі.

• Система не має мертвих зон, що запобігає мікробіологічному забрудненню і забезпечує максимальну технологічну безпеку в гігієнічних процесах.

• Простота та економія часу

• Економія часу завдяки легкій локальній конфігурації вимірювального приладу або конфігурації за допомогою більш зручної програми конфігурації.

• Гнучкість

Якщо вас зацікавив JUMO DELOS SI або ви хочете дізнатися більше про наш повний асортимент датчиків тиску - будь ласка, зв'яжіться з нами!
