термометрична гільза - що це таке?

термометрична гільза - це, як правило, закриті з одного кінця гільзи, які вставляються в трубопровід або резервуар і занурюються в середовище - рідину або газ. Вони служать захист датчика проти руйнівних властивостей середовища, стабілізація датчик і дають змогу замінити або відкалібрувати його без зупинки процесу np. спорожнення бака.

Переваги гільз для датчиків температури

Підсумовуючи, можна сказати, що переваги занурювальних рукавів полягають у наступному:

• збільшити термін служби вимірювальної вставки, захищаючи її від впливу суворих умов технологічного середовища, таких як високий тиск, висока швидкість потоку, висока температура і корозійні технологічні середовища. Діє як бар'єр між датчиком і вимірюваним середовищем

• можливість заміни вимірювальної вставки або калібрування без зупинки процесу

• датчик легко і швидко виймається з оболонки без розбирання

• механічна стійкість до тиску та потоку

• відсутність витоку середовища при витягуванні датчика

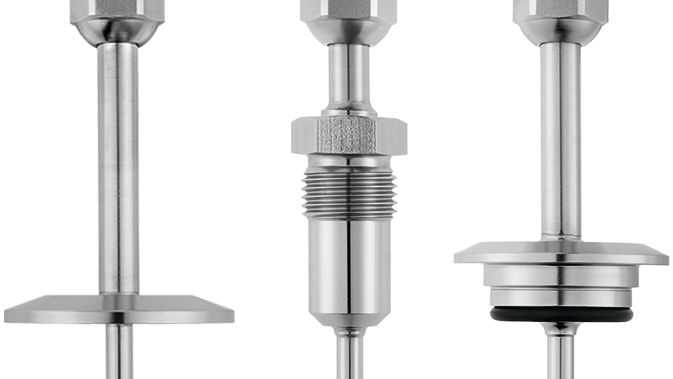

термометрична гільза – типи

Захисні трубки використовуються для різних типів температурних датчиків, включаючи датчики температури опору, стрілочні термометри, термопари і термостати. Вони класифікуються за такими критеріями, як

Підключення до процесу

• гільза різьбова

• гільзи з фланцевим з'єднанням

• гільзи для зварювання

Матеріал термометрична гільза

Найчастіше гільзи виготовляють з нержавіючої сталі. Також розрізняють занурювальні гільзи з таких матеріалів як:

• вуглецева сталь - для окислювальних середовищ з температурою до +700°C

• сплав інконель, що має більшу стійкість до корозії при високих температурах

• монельований сплав, стійкий до морської води

• нікель для окислювальних і безсірчистих середовищ

• тантал - стійкий до корозії, спричиненої хімічними речовинами

Заявка

Ми також можемо класифікувати захисні трубки для датчиків температури за сферами застосування, наприклад:

• гігієнічні гільзи - для харчової та фармацевтичної промисловості

• Гільзи ATEX - для вибухонебезпечних зон

Конструкція гільзи

• цілісний корпус

• багатокомпонентний щит

Занурювальна гільза датчика температури - глибина занурення

Гільзи зазвичай встановлюються в системи трубопроводів. Гільза повинна досягати місця, де потік набуває турбулентного (збуреного) характеру, а температура досягає репрезентативного значення. Глибина занурення залежить від типу середовища:

• гази - глибина = 10x діаметр рукава

• рідини - глибина = 5x діаметр обсадної труби

Для трубопроводів з невеликим поперечним перерізом іноді неможливо дотриматись цих відстаней. Тоді ми рекомендуємо вставляти занурювальний кожух через отвір на вигині каналу наконечником у напрямку припливу середовища.

Наслідки розміщення гільз на недостатній глибині

Глибина занурення є важливим аспектом, оскільки занадто неглибоке занурення може призвести до спотворення результатів вимірювання температури через близькість до стінок каналу - вони будуть роздуватися, якщо поруч є джерело тепла, або опускатися, якщо температура за межами трубопроводу нижча за температуру середовища. Занадто глибоке розміщення екрану збільшить час відгуку датчика температури.
